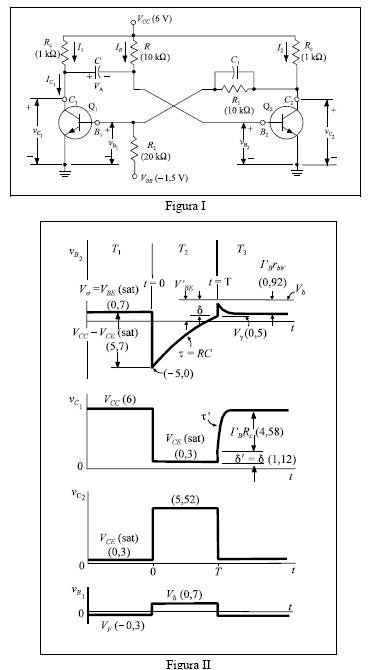

enunciado 1535059-1

A figura I acima mostra um circuito multivibrador transistorizado, em que Q1 e Q2 são transistores idênticos. As formas de onda observadas em alguns pontos desse circuito são apresentadas na figura II. Julgue os itens a seguir, relativos ao circuito e às formas de onda observadas.

A tensão de pico reversa na base de Q1 pode levar à ruptura da junção, danificando permanentemente o transistor.



Provas

Questão presente nas seguintes provas
1535058 Ano: 2001
Disciplina: Engenharia Eletrônica
Banca: CESPE / CEBRASPE
Orgão: Petrobrás

enunciado 1535058-1

A figura I acima mostra um circuito multivibrador transistorizado, em que Q1 e Q2 são transistores idênticos. As formas de onda observadas em alguns pontos desse circuito são apresentadas na figura II. Julgue os itens a seguir, relativos ao circuito e às formas de onda observadas.

Nos intervalos de tempo T1, T2 e T3, os modos de operação dos transistores são, respectivamente, Q1 saturado e Q2 cortado; Q1 cortado e Q2 saturado; Q1 saturado e Q2 cortado.


Provas

Questão presente nas seguintes provas
1535057 Ano: 2001
Disciplina: Engenharia Eletrônica
Banca: CESPE / CEBRASPE
Orgão: Petrobrás

enunciado 1535057-1

A figura I acima mostra um circuito multivibrador transistorizado, em que Q1 e Q2 são transistores idênticos. As formas de onda observadas em alguns pontos desse circuito são apresentadas na figura II. Julgue os itens a seguir, relativos ao circuito e às formas de onda observadas.

O coletor de Q2 pode ser utilizado como um gerador de onda quadrada.


Provas

Questão presente nas seguintes provas
1535056 Ano: 2001
Disciplina: Engenharia Eletrônica
Banca: CESPE / CEBRASPE
Orgão: Petrobrás

enunciado 1535056-1

A figura I acima mostra um circuito multivibrador transistorizado, em que Q1 e Q2 são transistores idênticos. As formas de onda observadas em alguns pontos desse circuito são apresentadas na figura II. Julgue os itens a seguir, relativos ao circuito e às formas de onda observadas.

A constante de tempo • = RC está relacionada com a freqüência de oscilação do circuito.


Provas

Questão presente nas seguintes provas
1535055 Ano: 2001
Disciplina: Engenharia Eletrônica
Banca: CESPE / CEBRASPE
Orgão: Petrobrás

enunciado 1535055-1

A figura I acima mostra um circuito multivibrador transistorizado, em que Q1 e Q2 são transistores idênticos. As formas de onda observadas em alguns pontos desse circuito são apresentadas na figura II. Julgue os itens a seguir, relativos ao circuito e às formas de onda observadas.

O circuito possui um estado instável.


Provas

Questão presente nas seguintes provas
1535054 Ano: 2001
Disciplina: Engenharia Eletrônica
Banca: CESPE / CEBRASPE
Orgão: Petrobrás

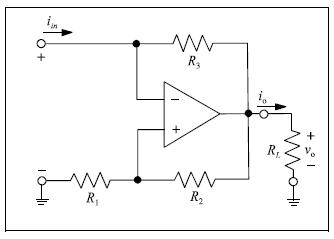

enunciado 1535054-1

O circuito acima tem um amplificador operacional considerado ideal. Com base no circuito e sabendo que a função de transferência transresistência Rm e o ganho de corrente Ai do circuito podem ser definidos, respectivamente, por enunciado 1535054-2 , julgue os itens que se seguem.

Esse circuito pode ser utilizado como conversor negativo de impedância.



Provas

Questão presente nas seguintes provas
1535053 Ano: 2001
Disciplina: Engenharia Eletrônica
Banca: CESPE / CEBRASPE
Orgão: Petrobrás

enunciado 1535053-1

O circuito acima tem um amplificador operacional considerado ideal. Com base no circuito e sabendo que a função de transferência transresistência Rm e o ganho de corrente Ai do circuito podem ser definidos, respectivamente, por enunciado 1535053-2 , julgue os itens que se seguem.

Ao substituir o amplificador operacional ideal por um que tenha largura de banda finita, a função de transferência transresistência ou o ganho de corrente será do tipo passa-altas.



Provas

Questão presente nas seguintes provas
1535052 Ano: 2001
Disciplina: Engenharia Elétrica
Banca: CESPE / CEBRASPE
Orgão: Petrobrás

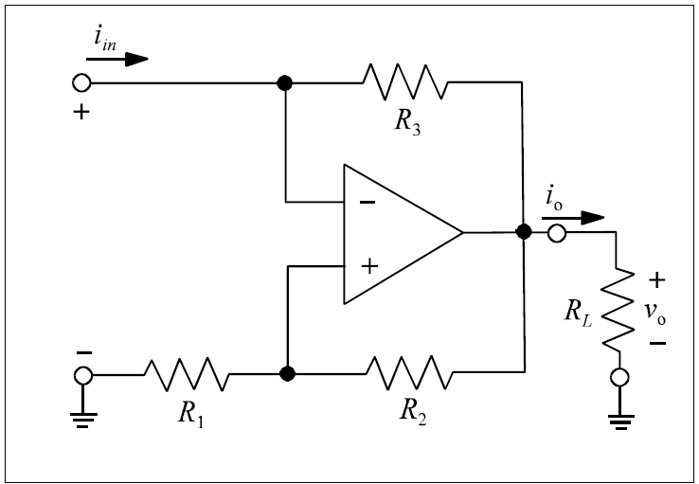

Enunciado 3677126-1

O circuito acima tem um amplificador operacional considerado ideal. Com base no circuito e sabendo que a função de transferência transresistência Rm e o ganho de corrente Ai do circuito podem ser definidos, respectivamente, por \( R_m = \dfrac{V_0}{i_{in}} \) e \( A_i = \dfrac{i_0}{i_{in}} \), julgue o item que se segue.

A corrente de saída, em função da corrente de entrada, pode ser dada por \( i_0=0\dfrac{R_1R_3}{R_2R_L}i_{in} \).



Provas

Questão presente nas seguintes provas
1535051 Ano: 2001
Disciplina: Engenharia Elétrica
Banca: CESPE / CEBRASPE
Orgão: Petrobrás

Enunciado 3677125-1

O circuito acima tem um amplificador operacional considerado ideal. Com base no circuito e sabendo que a função de transferência transresistência Rm e o ganho de corrente Ai do circuito podem ser definidos, respectivamente, por \( R_m = \dfrac{V_0}{i_{in}} \) e \( A_i = \dfrac{i_0}{i_{in}} \), julgue o item que se segue.

Em função da corrente de entrada, a tensão de saída pode ser dada por \( v_0 = - \dfrac{R_3}{R_2}i_{in} \).



Provas

Questão presente nas seguintes provas
1535050 Ano: 2001
Disciplina: Engenharia Eletrônica
Banca: CESPE / CEBRASPE
Orgão: Petrobrás

enunciado 1535050-1

O circuito acima tem um amplificador operacional considerado ideal. Com base no circuito e sabendo que a função de transferência transresistência Rm e o ganho de corrente Ai do circuito podem ser definidos, respectivamente, por enunciado 1535050-2 , julgue os itens que se seguem.

Se a entrada desse circuito for conectada ao terra, aparecerá na saída uma tensão de offset.
