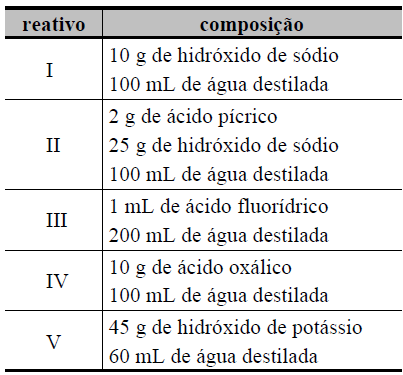

Em um laboratório de metalografia, encontram-se frascos de reativos com as composições descritas nos rótulos conforme a tabela acima. De acordo com essa tabela, é correto afirmar que o reativo

IV é usado eletroliticamente para detectar sensitização em aços inoxidáveis.

Em um laboratório de metalografia, encontram-se frascos de reativos com as composições descritas nos rótulos conforme a tabela acima. De acordo com essa tabela, é correto afirmar que o reativo

III é indicado para micrografias de alumínio e de suas ligas e é usado eletroliticamente.

Em um laboratório de metalografia, encontram-se frascos de reativos com as composições descritas nos rótulos conforme a tabela acima. De acordo com essa tabela, é correto afirmar que o reativo

II é micrográfico, usado para identificar carbonetos em aços C e baixa liga, e a amostra deve ser imersa na solução em ebulição.

Em um laboratório de metalografia, encontram-se frascos de reativos com as composições descritas nos rótulos conforme a tabela acima. De acordo com essa tabela, é correto afirmar que o reativo

I é indicado para macrografia de aços inoxidáveis austeníticos, e a amostra deve ser imersa na solução a temperatura ambiente.

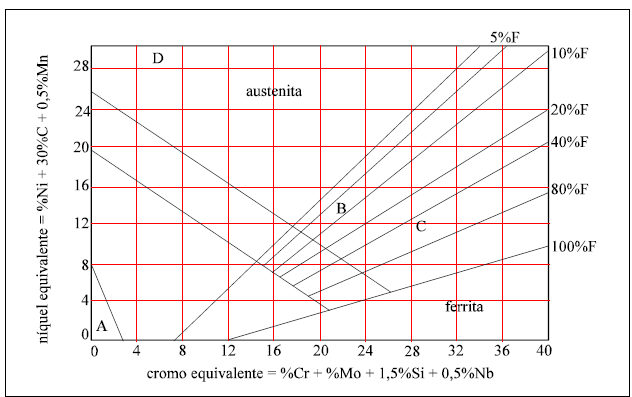

O diagrama de Schaeffler, mostrado na figura acima, é utilizado para se correlacionar a composição química de aços fundidos (em termos de Cr e Ni equivalentes) com suas microestruturas a temperatura ambiente e, dessa forma, auxiliar na previsão de problemas de soldagem. Quanto à realização de soldas entre alguns aços, representados no diagrama por letras, julgue o item subseqüente.

Para se soldar adequadamente C com D, deve-se selecionar um metal de adição semelhante a D.

O diagrama de Schaeffler, mostrado na figura acima, é utilizado para se correlacionar a composição química de aços fundidos (em termos de Cr e Ni equivalentes) com suas microestruturas a temperatura ambiente e, dessa forma, auxiliar na previsão de problemas de soldagem. Quanto à realização de soldas entre alguns aços, representados no diagrama por letras, julgue o item subseqüente.

Para se soldar adequadamente A com B, deve-se selecionar um metal de adição semelhante a B.

O diagrama de Schaeffler, mostrado na figura acima, é utilizado para se correlacionar a composição química de aços fundidos (em termos de Cr e Ni equivalentes) com suas microestruturas a temperatura ambiente e, dessa forma, auxiliar na previsão de problemas de soldagem. Quanto à realização de soldas entre alguns aços, representados no diagrama por letras, julgue o item subseqüente.

O cordão de solda autógena de B com C deverá ser submetido a tratamento térmico de alívio de tensões após soldagem.

O diagrama de Schaeffler, mostrado na figura acima, é utilizado para se correlacionar a composição química de aços fundidos (em termos de Cr e Ni equivalentes) com suas microestruturas a temperatura ambiente e, dessa forma, auxiliar na previsão de problemas de soldagem. Quanto à realização de soldas entre alguns aços, representados no diagrama por letras, julgue o item subseqüente.

O cordão de solda autógena de C com D apresentará risco de fissuração pelo hidrogênio.

O diagrama de Schaeffler, mostrado na figura acima, é utilizado para se correlacionar a composição química de aços fundidos (em termos de Cr e Ni equivalentes) com suas microestruturas a temperatura ambiente e, dessa forma, auxiliar na previsão de problemas de soldagem. Quanto à realização de soldas entre alguns aços, representados no diagrama por letras, julgue o item subseqüente.

O cordão de solda autógena de A com D apresentará baixa resistência ao impacto.

Acerca da microfractografia acima, obtida em uma amostra de material metálico com magnificação de cerca de 250×, é correto afirmar que

o material é um policristal de estrutura cúbica de face centrada.
