O comportamento mecânico de metais é fortemente influenciado pelo valor da energia de falha de empilhamento (EFE), pois ela controla o afastamento entre as discordâncias parciais. Com relação à EFE, julgue o item abaixo.

O cromo e o ferro são metais com alta e baixa EFEs, respectivamente.

O comportamento mecânico de metais é fortemente influenciado pelo valor da energia de falha de empilhamento (EFE), pois ela controla o afastamento entre as discordâncias parciais. Com relação à EFE, julgue o item abaixo.

A EFE afeta a habilidade de as discordâncias fazerem escalagem.

O comportamento mecânico de metais é fortemente influenciado pelo valor da energia de falha de empilhamento (EFE), pois ela controla o afastamento entre as discordâncias parciais. Com relação à EFE, julgue o item abaixo.

Metais com alta EFE são mais resistentes à fluência.

O comportamento mecânico de metais é fortemente influenciado pelo valor da energia de falha de empilhamento (EFE), pois ela controla o afastamento entre as discordâncias parciais. Com relação à EFE, julgue o item abaixo.

Metais com baixa EFE apresentam taxa de encruamento maior que aqueles com alta EFE.

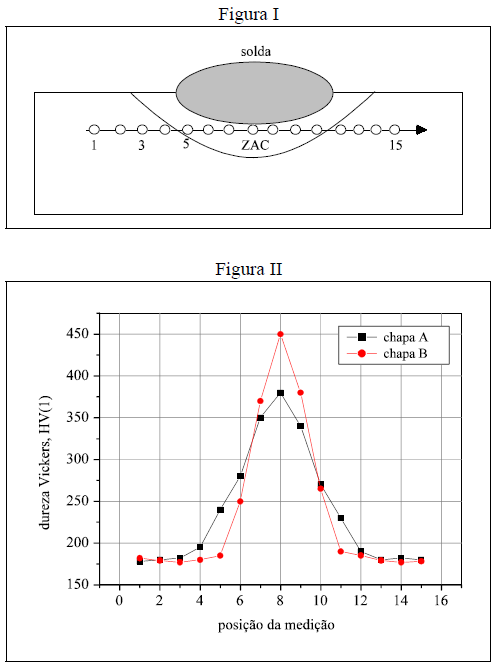

Foram feitas medidas de dureza Vickers em seções transversais a cordões de solda depositados, por arco elétrico, sobre duas chapas, A e B, de aços C-Mn normalizados. O procedimento usado, conforme ilustrado esquematicamente na figura I, amostrou tanto o metal-base quanto a zona afetada pelo calor (ZAC). Os perfis de dureza obtidos são mostrados na figura II. Considerando essas informações e as figuras acima, julgue o item a seguir.

Supondo que as duas chapas tinham composições químicas idênticas, então a velocidade de resfriamento na soldagem da chapa A foi menor que a da chapa B.

Foram feitas medidas de dureza Vickers em seções transversais a cordões de solda depositados, por arco elétrico, sobre duas chapas, A e B, de aços C-Mn normalizados. O procedimento usado, conforme ilustrado esquematicamente na figura I, amostrou tanto o metal-base quanto a zona afetada pelo calor (ZAC). Os perfis de dureza obtidos são mostrados na figura II. Considerando essas informações e as figuras acima, julgue o item a seguir.

A microestrutura esperada na posição de medição 8, para ambas as chapas, é de ferrita+perlita degenerada.

Foram feitas medidas de dureza Vickers em seções transversais a cordões de solda depositados, por arco elétrico, sobre duas chapas, A e B, de aços C-Mn normalizados. O procedimento usado, conforme ilustrado esquematicamente na figura I, amostrou tanto o metal-base quanto a zona afetada pelo calor (ZAC). Os perfis de dureza obtidos são mostrados na figura II. Considerando essas informações e as figuras acima, julgue o item a seguir.

Supondo que as duas chapas tinham composições químicas idênticas e que os depósitos foram feitos nas mesmas condições, é correto concluir que a espessura da chapa B é maior que a da chapa A.

Foram feitas medidas de dureza Vickers em seções transversais a cordões de solda depositados, por arco elétrico, sobre duas chapas, A e B, de aços C-Mn normalizados. O procedimento usado, conforme ilustrado esquematicamente na figura I, amostrou tanto o metal-base quanto a zona afetada pelo calor (ZAC). Os perfis de dureza obtidos são mostrados na figura II. Considerando essas informações e as figuras acima, julgue o item a seguir.

Supondo que as duas chapas tinham composições químicas e espessuras idênticas e que os depósitos foram feitos com a mesma temperatura de preaquecimento, é correto concluir que na chapa B foi usada uma energia de soldagem mais baixa que na chapa A.

Foram feitas medidas de dureza Vickers em seções transversais a cordões de solda depositados, por arco elétrico, sobre duas chapas, A e B, de aços C-Mn normalizados. O procedimento usado, conforme ilustrado esquematicamente na figura I, amostrou tanto o metal-base quanto a zona afetada pelo calor (ZAC). Os perfis de dureza obtidos são mostrados na figura II. Considerando essas informações e as figuras acima, julgue o item a seguir.

Supondo que as duas chapas tinham a mesma espessura e os depósitos foram feitos nas mesmas condições (energia de soldagem e temperatura de preaquecimento), é correto concluir que a chapa B tinha teor de carbono inferior ao da chapa A.

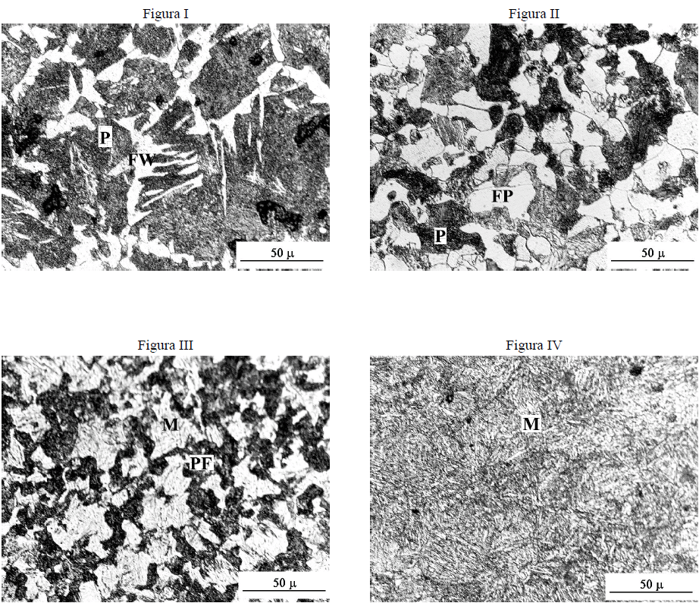

As micrografias acima são de umaço de médio teor de carbono comdiferentes históricos termomecânicos. Considere que todas as amostras foram atacadas com o mesmo reativo químico e que as descrições das microestruturas em todos os itens estão corretas. Com base nas evidências microestruturais apresentadas, julgue o item seguinte.

A figura IV representa o aço no estado temperado em água, com uma microestrutura martensítica (M).
