Foram encontradas 2.827 questões.
Respondida
A proteção do transformador de interligação de um autoprodutor de energia com um sistema elétrico de uma concessionária é realizada por um relé digital multifunção. Nas funções 81, 50/51 e 27/59, esse dispos itivo atua, respec tivamente, como relé de sub/sobrefreqüência, de sobrecorrente e de sub/sobretensão. Em relação às características de funcionalidade desse relé digital multifunção, julgue o item que se segue.
No caso de relés eletromecânicos, as funções mencionadas de relé de sub/sobrefreqüência, de sobrecorrente e de sub/sobretensão são realizadas por unidades específicas para a função a que se destina.
Respondida

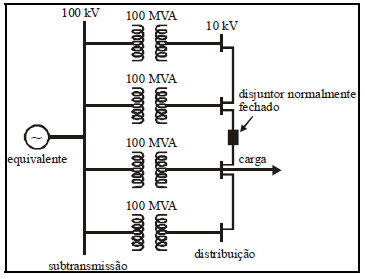

A figura acima mostra o diagrama unifilar simplificado de um sistema elétrico de potência utilizado para a avaliação do nível de curto-circuito no barramento de distribuição. O sistema de subtransmissão é representado por um equivalente no barramento de 100 kV, cuja potência de curto-circuito trifásico nesse referido barramento é igual a 2.000 MVA. Uma carga equivalente no sistema de distribuição é alimentada por quatro transformadores idênticos, cada um deles com potência de 100 MVA e reatância equivalente de dispersão de 20% na base do equipamento.
Em relação ao nível de defeito trifásico no barramento de distribuição, julgue o item que se segue.
A substituição do disjuntor por um reator de reatância finita provoca uma queda de tensão no reator.
Respondida
Com relação a máquinas síncronas trifásicas, julgue os seguintes
itens.
Um compensador síncrono trifásico é uma máquina síncrona
que opera recebendo potência ativa da fonte com fator de
potência unitário; com isso, ele colabora com a melhoria do
fator de potência da instalação.
Respondida
Acerca da representação de grandezas por valor por unidade (pu)
em um sistema elétrico de potência, julgue os itens subseqüentes.
Por meio dessa representação, escolhendo-se uma base de
tensão e outra de corrente, é possível calcular bases de
impedância e de potência, entre outras.
Respondida
Com relação a máquinas síncronas trifásicas, julgue os seguintes
itens.
Nas máquinas síncronas, os enrolamentos de armadura são
os enrolamentos do estator. O enrolamento de campo é o
enrolamento do rotor.
Respondida
Os relés de proteção contra falta utilizam normalmente a tensão e a corrente como grandezas características de entrada para a detecção de defeitos. Com relação a essas grandezas, julgue o item que se segue.
Existem relés cujo princípio de funcionamento é baseado na relação entre a tensão e a corrente medidas em um dos terminais (emissor ou receptor) de uma linha de transmissão. Utilizando essas medidas e tratamento adequado de sinais, esses relés podem detectar a falta e estimar o local onde ela ocorreu.
Respondida
Circuitos elétricos alimentados por sinais senoidais podem ser
representados por grandezas complexas para fins de análise em
regime permanente. Acerca dessa representação dos circuitos,
quando constituídos por elementos passivos e ativos ideais,
excitados por uma única fonte senoidal de freqüência T, julgue
os itens subseqüentes.
O valor eficaz da tensão resultante em dois elementos
passivos, conectados em série, é diferente da soma dos
valores eficazes de tensão em cada elemento
individualmente, na mesma conexão.
Respondida
Os relés de proteção contra falta utilizam normalmente a tensão e a corrente como grandezas características de entrada para a detecção de defeitos. Com relação a essas grandezas, julgue o item que se segue.
Para um determinado barramento de carga, as correntes de curto-circuito nesse local geralmente apresentam maior intensidade que as correntes de carga. Porém, em qualquer das situações, as correntes têm fases aproximadamente iguais.
Respondida
Nas figuras acima, que mostram diferentes momentos da operação de uma UPS, as setas representam o sentido do fluxo de potência. Com relação às figuras, julgue o item seguinte.
Nos momentos representados nas figuras I e III, a fonte normal opera normalmente.
Respondida
A respeito da partida de motores acionados por conversores de freqüência, julgue o item abaixo.
A utilização de conversores de freqüência para melhorar a característica de partida dos motores CA está diretamente relacionada ao fato de que a velocidade de rotação desses motores depende da freqüência das tensões de alimentação.
