O refino do petróleo bruto constitui uma série de operações de beneficiamento para a obtenção de produtos específicos. Refinar petróleo, portanto, é separar dele as frações desejadas, processálas e industrializá-las em produtos comerciais. A respeito dessas operações, julgue o item subseqüente.

A gasolina e o óleo dísel são retirados na primeira etapa do processo de refino.

Se as unidades geradoras são alternadores do tipo térmico, essas máquinas são caracterizadas por um número elevado de pólos, se comparadas às máquinas hidráulicas.

O circuito acima ilustra um amplificador linear, cuja entrada corresponde à tensão v_e e cuja saída corresponde à tensão vs. Considerando que todos os componentes desse circuito sejam ideais, julgue o próximo item.

O ganho total do amplificador, definido como !$ \dfrac{V_s}{V_e} !$, é igual a –30.

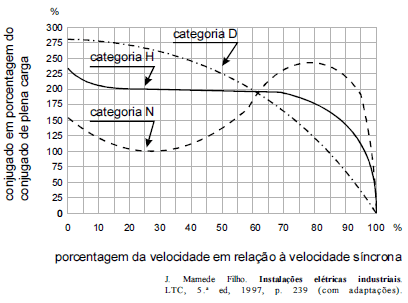

A figura acima mostra curvas típicas do conjugado, em porcentagem do conjugado de plena carga, versus velocidade, em porcentagem, para motores de indução trifásica, para três categorias de motores — D, H e N — que apresentam diferentes características de partida. A respeito dessas curvas típicas e de motores de indução trifásico, julgue o item seguinte.

As informações apresentadas permitem concluir que motores da categoria D acionam cargas cujo conjugado resistente na partida é praticamente nulo.

Ensaios a vazio e de curto-circuito são realizados em transformadores monofásicos com núcleo ferromagnético com o objetivo de se determinarem os parâmetros do circuito equivalente desse tipo de equipamento. Instrumentos de medição como voltímetros, amperímetros e wattímetros são utilizados nesses ensaios. Acerca dos ensaios realizados em transformadores, julgue o item que se segue.

O wattímetro pode ser usado, no ensaio a vazio, para medir as perdas no núcleo do transformador, enquanto que, no ensaio de curto-circuito, esse instrumento serve para medir as perdas nos enrolame*ntos.

As bobinas do enrolamento de armadura, localizadas no estator da máquina de corrente contínua, são eletricamente conectadas aos segmentos do comutador.

O voltímetro, o amperímetro e o ohmímetro podem ser utilizados para medir, respectivamente, a amplitude da tensão, a amplitude da corrente e o valor da resistência elétrica de um dispositivo.

O Ministério de Minas e Energia é o encarregado de formular e implementar políticas para o setor energético, de acordo com diretrizes do Operador Nacional do Sistema Elétrico e da Agência Nacional de Energia Elétrica.

A figura acima mostra o diagrama unifilar de um sistema elétrico de potência que opera em regime permanente com tensões em todas as suas barras aproximadamente iguais a 1,0 pu (tensão nominal). As impedâncias dos geradores, da linha de transmissão e dos transformadores têm apenas a parte reativa diferente de zero. As reatâncias de seqüência positiva, negativa e zero de cada transformador são iguais a sua própria reatância x_T. Os demais equipamentos têm as suas reatâncias indicadas no diagrama. Considere que os subscritos 0, 1 e 2 no diagrama indicam seqüências zero, positiva e negativa, respectivamente. Para o propósito de análise de faltas, despreze a contribuição das correntes de carga do sistema. Nesse sistema, todos os geradores e transformadores têm potência nominal igual a 100 MVA e a reatância de aterramento X_N do gerador G1 é desconhecida.

Tendo como referência a figura e as informações acima e considerando uma base de potência igual a 100 MVA e de tensão igual a 10 kV no gerador G1, julgue o item a seguir.

Nesse sistema, o valor da reatância X_N não exerce influência sobre as correntes de curto-circuito trifásico.
