Foram encontradas 1.530 questões.

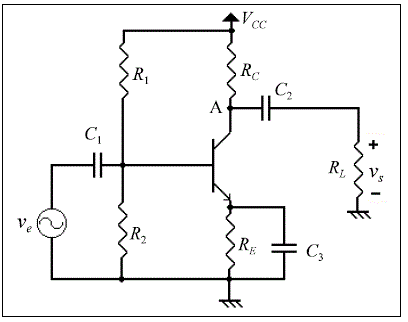

O circuito acima mostra um amplificador a transistor. Considere que, para esse transistor, • = hFE = hfe = 100 e que VCC = 12 V, R1 = 30 k•, R2 = 15 k•, RC = RL = 4 k• e RE = 3,3 k•.
Considere também que todos os capacitores do circuito têm capacitância tão alta que podem ser considerados em curtocircuito para as componentes de freqüência dos sinais que são amplificados. Com relação a esse circuito, julgue os itens que se seguem.
Caso o resistor RE seja substituído por um fio (curto-circuito), o circuito resultante estará corretamente polarizado na região ativa e apresentará maior estabilidade de sua corrente de polarização em relação a variações do valor de •.
Provas
O circuito acima mostra um amplificador a transistor. Considere que, para esse transistor, • = hFE = hfe = 100 e que VCC = 12 V, R1 = 30 k•, R2 = 15 k•, RC = RL = 4 k• e RE = 3,3 k•.
Considere também que todos os capacitores do circuito têm capacitância tão alta que podem ser considerados em curtocircuito para as componentes de freqüência dos sinais que são amplificados. Com relação a esse circuito, julgue os itens que se seguem.
O ganho de tensão do amplificador é igual a 1.
Provas
O circuito acima mostra um amplificador a transistor. Considere que, para esse transistor, • = hFE = hfe = 100 e que VCC = 12 V, R1 = 30 k•, R2 = 15 k•, RC = RL = 4 k• e RE = 3,3 k•.
Considere também que todos os capacitores do circuito têm capacitância tão alta que podem ser considerados em curtocircuito para as componentes de freqüência dos sinais que são amplificados. Com relação a esse circuito, julgue os itens que se seguem.
Provas
O circuito acima mostra um amplificador a transistor. Considere que, para esse transistor, • = hFE = hfe = 100 e que VCC = 12 V, R1 = 30 k•, R2 = 15 k•, RC = RL = 4 k• e RE = 3,3 k•.
Considere também que todos os capacitores do circuito têm capacitância tão alta que podem ser considerados em curtocircuito para as componentes de freqüência dos sinais que são amplificados. Com relação a esse circuito, julgue os itens que se seguem.
A componente de polarização (DC) do potencial em relação ao terra no nó A é maior que 6 V.
Provas
O circuito acima mostra um amplificador a transistor. Considere que, para esse transistor, • = hFE = hfe = 100 e que VCC = 12 V, R1 = 30 k•, R2 = 15 k•, RC = RL = 4 k• e RE = 3,3 k•.
Considere também que todos os capacitores do circuito têm capacitância tão alta que podem ser considerados em curtocircuito para as componentes de freqüência dos sinais que são amplificados. Com relação a esse circuito, julgue os itens que se seguem.
Caso o resistor de carga RL seja substituído por um altofalante, e um sinal de entrada senoidal com freqüência de 100 kHz seja injetado na entrada ve, então será gerado um som senoidal audível no alto-falante.
Provas

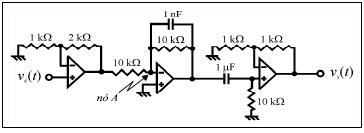

A figura acima mostra um circuito que utiliza elementos passivos e amplificadores operacionais. A entrada do circuito é o sinal de tensão ve(t), e a saída é o sinal vs(t). Considerando que todos os componentes são ideais e que o sinal de entrada tem amplitude tal que os amplificadores operacionais funcionem na região linear, julgue os itens seguintes.
A impedância de saída do circuito é de 2 kS.
Provas
A figura acima mostra um circuito que utiliza elementos passivos e amplificadores operacionais. A entrada do circuito é o sinal de tensão ve(t), e a saída é o sinal vs(t). Considerando que todos os componentes são ideais e que o sinal de entrada tem amplitude tal que os amplificadores operacionais funcionem na região linear, julgue os itens seguintes.
A impedância de entrada do circuito é de 2 kS.
Provas
Um engenheiro projetou e montou um circuito lógico com as entradas A, B, C e D, que formam um número binário positivo. A saída do circuito, S, vai ao nível lógico 1 quando um dos seguintes números é detectado na entrada: zero, dois, cinco, sete, oito, dez, treze. A saída vai ao nível lógico 0 quando a entrada não for um dos números mencionados. A tabela-verdade para esse circuito é mostrada a seguir.
Com relação a esse circuito, julgue os itens subseqüentes.
O circuito não pode ser implementado com utilização apenas de portas
.
Provas
Um engenheiro projetou e montou um circuito lógico com as entradas A, B, C e D, que formam um número binário positivo. A saída do circuito, S, vai ao nível lógico 1 quando um dos seguintes números é detectado na entrada: zero, dois, cinco, sete, oito, dez, treze. A saída vai ao nível lógico 0 quando a entrada não for um dos números mencionados. A tabela-verdade para esse circuito é mostrada a seguir.
Com relação a esse circuito, julgue os itens subseqüentes.
A seguinte expressão booleana, embora não seja mínima, representa a tabela-verdade mostrada.
Provas
Um engenheiro projetou e montou um circuito lógico com as entradas A, B, C e D, que formam um número binário positivo. A saída do circuito, S, vai ao nível lógico 1 quando um dos seguintes números é detectado na entrada: zero, dois, cinco, sete, oito, dez, treze. A saída vai ao nível lógico 0 quando a entrada não for um dos números mencionados. A tabela-verdade para esse circuito é mostrada a seguir.
Com relação a esse circuito, julgue os itens subseqüentes.
A expressão booleana mínima para a tabela-verdade acima, na forma produto de somas, é
.
