Um engenheiro projetou e montou um circuito lógico com as entradas A, B, C e D, que formam um número binário positivo. A saída do circuito, S, vai ao nível lógico 1 quando um dos seguintes números é detectado na entrada: zero, dois, cinco, sete, oito, dez, treze. A saída vai ao nível lógico 0 quando a entrada não for um dos números mencionados. A tabela-verdade para esse circuito é mostrada a seguir.
Com relação a esse circuito, julgue os itens subseqüentes.
A expressão booleana mínima para a tabela-verdade mostrada, na forma soma de produtos, é
.
Provas
A figura acima mostra um circuito que utiliza elementos passivos e amplificadores operacionais. A entrada do circuito é o sinal de tensão ve(t), e a saída é o sinal vs(t). Considerando que todos os componentes são ideais e que o sinal de entrada tem amplitude tal que os amplificadores operacionais funcionem na região linear, julgue os itens seguintes.
Na banda passante, o ganho total do circuito é negativo.
Provas
A figura acima mostra um circuito que utiliza elementos passivos e amplificadores operacionais. A entrada do circuito é o sinal de tensão ve(t), e a saída é o sinal vs(t). Considerando que todos os componentes são ideais e que o sinal de entrada tem amplitude tal que os amplificadores operacionais funcionem na região linear, julgue os itens seguintes.
O potencial em relação ao terra no nó A é igual a 0 V.
Provas
Um engenheiro projetou e montou um circuito lógico com as entradas A, B, C e D, que formam um número binário positivo. A saída do circuito, S, vai ao nível lógico 1 quando um dos seguintes números é detectado na entrada: zero, dois, cinco, sete, oito, dez, treze. A saída vai ao nível lógico 0 quando a entrada não for um dos números mencionados. A tabela-verdade para esse circuito é mostrada a seguir.
Com relação a esse circuito, julgue os itens subseqüentes.
Se as portas utilizadas para realizar o circuito forem do tipo TTL, e as entradas A, B, C e D forem deixadas em aberto (flutuando), a saída S irá para o nível lógico 1.
Provas
A figura acima mostra um circuito que utiliza elementos passivos e amplificadores operacionais. A entrada do circuito é o sinal de tensão ve(t), e a saída é o sinal vs(t). Considerando que todos os componentes são ideais e que o sinal de entrada tem amplitude tal que os amplificadores operacionais funcionem na região linear, julgue os itens seguintes.
O circuito tem uma resposta em freqüência do tipo passa-faixa.
Provas

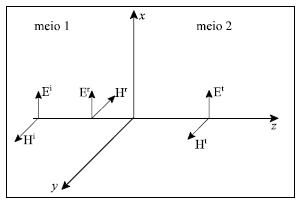

Na figura a seguir, tem-se dois meios estacionários, isotrópicos e homogêneos, sem perdas, separados pelo plano z = 0. Para z < 0 (meio 1), tem-se um dielétrico com permissividade dielétrica relativa g1 e, para z > 0 (meio 2), tem-se um dielétrico com permissividade dielétrica relativa g2. Ambos os meios possuem permeabilidade magnética relativa (: r) igual a 1. Ei e Hi descrevem uma onda eletromagnética plana, incidente, que se propaga na direção positiva de z.
Com relação à figura e à situação apresentada, julgue os itens seguintes.
Inserindo-se entre as regiões 1 e 2 um material sem perdas, de 12,5 cm de espessura e de permissividade dielétrica relativa igual a 4 e : r = 1, para uma freqüência da onda incidente de 300 MHz, a onda refletida será nula, se a região 1 tiver g1 = 2 e a região 2, g2 = 8.
Provas
Na figura a seguir, tem-se dois meios estacionários, isotrópicos e homogêneos, sem perdas, separados pelo plano z = 0. Para z < 0 (meio 1), tem-se um dielétrico com permissividade dielétrica relativa g1 e, para z > 0 (meio 2), tem-se um dielétrico com permissividade dielétrica relativa g2. Ambos os meios possuem permeabilidade magnética relativa (: r) igual a 1. Ei e Hi descrevem uma onda eletromagnética plana, incidente, que se propaga na direção positiva de z.
Com relação à figura e à situação apresentada, julgue os itens seguintes.
A relação entre a densidade de potência da onda refletida e a densidade de potência da onda incidente é igual ao quadrado da magnitude do coeficiente de reflexão de tensão.
Provas
Na figura a seguir, tem-se dois meios estacionários, isotrópicos e homogêneos, sem perdas, separados pelo plano z = 0. Para z < 0 (meio 1), tem-se um dielétrico com permissividade dielétrica relativa g1 e, para z > 0 (meio 2), tem-se um dielétrico com permissividade dielétrica relativa g2. Ambos os meios possuem permeabilidade magnética relativa (: r) igual a 1. Ei e Hi descrevem uma onda eletromagnética plana, incidente, que se propaga na direção positiva de z.
Com relação à figura e à situação apresentada, julgue os itens seguintes.
O coeficiente de onda estacionária no meio 2 é unitário, uma vez que a onda se propaga em uma única direção.
Provas
Na figura a seguir, tem-se dois meios estacionários, isotrópicos e homogêneos, sem perdas, separados pelo plano z = 0. Para z < 0 (meio 1), tem-se um dielétrico com permissividade dielétrica relativa g1 e, para z > 0 (meio 2), tem-se um dielétrico com permissividade dielétrica relativa g2. Ambos os meios possuem permeabilidade magnética relativa (: r) igual a 1. Ei e Hi descrevem uma onda eletromagnética plana, incidente, que se propaga na direção positiva de z.
Com relação à figura e à situação apresentada, julgue os itens seguintes.
Se g2 = 1, a velocidade de fase da onda transmitida, em qualquer direção, será sempre menor que a velocidade da luz no vácuo.
Provas
Na figura a seguir, tem-se dois meios estacionários, isotrópicos e homogêneos, sem perdas, separados pelo plano z = 0. Para z < 0 (meio 1), tem-se um dielétrico com permissividade dielétrica relativa g1 e, para z > 0 (meio 2), tem-se um dielétrico com permissividade dielétrica relativa g2. Ambos os meios possuem permeabilidade magnética relativa (: r) igual a 1. Ei e Hi descrevem uma onda eletromagnética plana, incidente, que se propaga na direção positiva de z.
Com relação à figura e à situação apresentada, julgue os itens seguintes.
Se o meio 1 for o vácuo e o meio 2 apresentar g2 = 4, o comprimento de onda do campo transmitido será 4 vezes menor que o comprimento de onda do campo incidente.
