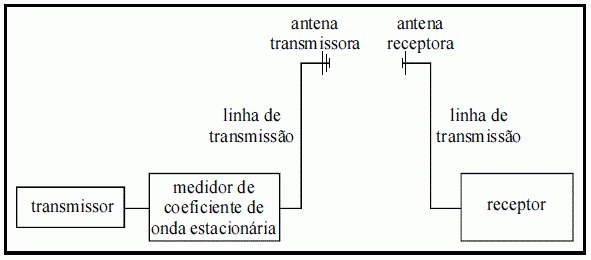

Sabendo que variações do campo eletromagnético podem ser produzidas por interferência da onda direta com a onda refletida pelo solo, para reduzir esse efeito, é correto utilizar uma antena transmissora diretiva e ajustar a posição das antenas com relação ao solo.

Quanto maior for a área efetiva da antena receptora e menor for o comprimento de onda do sinal de teste, menor será a distância entre as antenas para que o campo transmitido seja considerado como uma onda plana na posição da antena receptora.

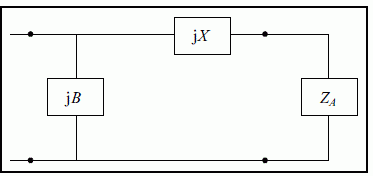

No lado transmissor, considere que a linha tem impedância característica de 100 Ω e que a impedância de entrada da antena é Z_A = 200 – j 100 Ω para uma freqüência do gerador de 600 MHz. Nessa situação, para um perfeito casamento entre a linha e a antena, é possível a utilização do circuito mostrado na figura abaixo, em que X e B representam, respectivamente, a reatância e a susceptância da rede de casamento.

Considere que, ao se substituir a antena transmissora por um curto-circuito, a leitura no medidor do coeficiente de onda estacionária indicou um valor igual a 9. Nessa situação, conectando-se uma antena perfeitamente casada no final da linha, a potência radiada será superior a 90% da potência inserida na entrada da linha.

Caso a capacidade do enlace seja de 2,048 Mbps, no máximo 32 ligações telefônicas poderão acontecer simultaneamente entre os dois escritórios. Como parte dos bits transmitidos deve transportar informações de sinalização, na realidade, o número máximo de ligações simultâneas será menor que 32.

Para se conseguir um desempenho satisfatório, provavelmente o sistema de comunicação que for instalado precisará utilizar codificação de canal. Nesse caso, um tipo de codificação muito utilizada é a convolucional. Se for utilizado um codificador convolucional de taxa de codificação !$ \dfrac{3}{4} !$, por exemplo, a taxa de bits útil do sistema será multiplicada por !$ \dfrac{4}{3} !$.

Nesse tipo de sistema, para que a transmissão seja bidirecional, é comum o uso de dois canais (ou faixas de freqüência), um para cada sentido, em um esquema denominado FDD (frequency domain duplex). Contudo, é possível fazer transmissão bidirecional utilizando-se um único canal, no esquema TDD (time domain duplex).

Caso a capacidade do enlace deva ser de um E1, ou seja, 2,048 Mbps, e a largura da banda de transmissão disponível seja de 500 kHz para cada sentido, então a técnica de modulação QPSK não poderá ser utilizada, sendo adequado o uso da técnica M-QAM, com M maior que 16.

Enlaces desse tipo normalmente utilizam freqüências na faixa de HF (high frequency), pelo fato de as antenas, os transmissores e os receptores para essa faixa de freqüência serem pequenos e relativamente baratos. Além disso, as características de propagação das ondas eletromagnéticas em HF são muito adequadas para enlaces relativamente curtos.

A comutação de pacotes requer que bits de endereço e de controle sejam acrescentados a cada pacote, o que resulta em um overhead considerável. Na comutação de circuitos, um circuito exclusivo é estabelecido para cada conexão e, portanto, não são requeridos bits adicionais, ou seja, não há overhead na comutação de circuitos. Conseqüentemente, a comutação de circuitos propicia um uso mais eficiente da banda de transmissão que a comutação de pacotes. Contudo, devido a outras vantagens da comutação de pacotes, seu uso é cada vez maior.
