Três cargas trifásicas balanceadas estão conectadas em paralelo. A primeira carga é ligada em estrela e possui uma impedância de 400 + j300 Ω por fase. A segunda carga está conectada em delta e possui uma impedância de 2400 - j1800 Ω por fase. A terceira carga consome uma potência total de 172,8 + j2203,2 kVA.

As cargas estão sendo alimentadas por uma linha com impedância de 2 + j16 Ω por fase.

O valor da tensão de fase no final da linha (sobre as cargas) é de 24\( \sqrt3 \) kV. Qual é o valor da tensão de fase da fonte que alimenta as cargas no início da linha (a montante das cargas)?

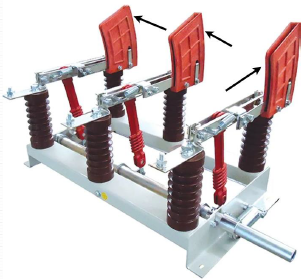

Assinale a alternativa que apresenta corretamente o que são as estruturas indicadas pelas setas na figura a seguir.

Uma carga (C1) balanceada, do tipo estrela com neutro aterrado, está ligada em paralelo com um banco de capacitores (C2) ligado em delta, também balanceado, formando assim uma única carga. Sabe-se que C1 possui impedância de Z_c1=(3+ j4)Ω por fase e seu neutro é aterrado por meio de uma impedância reativa de X_N = 2Ω. O banco de capacitores possui uma reatância X_C =30Ω por fase. Calcule o valor da componente de sequência zero da composição das cargas e assinale a alternativa correta.

Sobre a conversão para o sistema p.u, “por unidade”, é correto afirmar que:
(Considere as notações: 1∅ – monofásico; 3∅ – trifásico; LN – linha-neutro/fase-neutro; LL – linha-linha/fase-fase)

Em um microcomputador moderno, a eficiência e o desempenho são altamente dependentes da interação entre seus componentes principais. Considere um cenário no qual um usuário está realizando uma análise de dados intensiva, que exige tanto um processamento numérico pesado quanto a manipulação de grandes conjuntos de dados armazenados. Qual das combinações de componentes listadas a seguir é crucial para otimizar o desempenho nessa tarefa e quais são as funções específicas de cada componente no contexto da análise de dados?

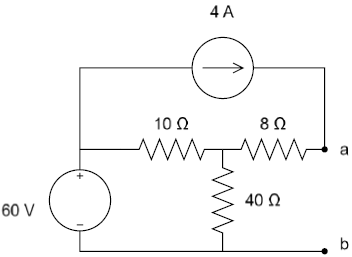

Encontre os valores da fonte de corrente e da resistência do equivalente de Norton do circuito mostrado a seguir, a respeito dos terminais a e b, e assinale a alternativa correta.

Um motor de indução de 150 V, 5 HP, quatro polos, 60 Hz e ligado em Y tem um escorregamento de plena carga de 3%. Qual é a frequência do rotor desse motor?

Qual é o principal problema causado pelo aliasing em sistemas de processamento digital de sinais (DSP)?

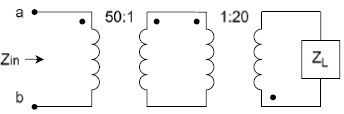

Encontre a impedância Z_in, vista dos terminais ‘a’ e ‘b’ no circuito da figura mostrada a seguir, sabendo que os transformadores são ideais e o valor da carga Z_L é de Z_L = 200 \( \angle \) -450 Ω, e assinale a alternativa correta.

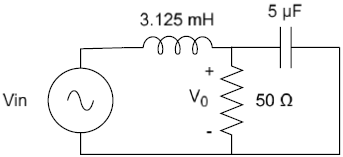

Encontre o valor de V0, sobre a resistência de 50 Ω, sabendo que o valor da fonte de tensão em regime permanente senoidal é de V_in = 60 sen(800t)V, e assinale a alternativa correta.
