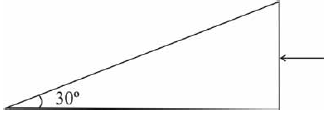

Nessa figura, está representado um prisma de vidro flint no qual está incidindo um feixe de luz. Para que se verifique o fenômeno de reflexão interna total dentro do vidro, esse prisma, cujo índice de refração é 1,62, deve ser inserido em algum material líquido.

Considerando que sen 30º = 0,5 e sen 60º = 0,87, assinale a opção que apresenta o maior índice de refração de outro material para que ocorra o fenômeno citado.

Suponha que uma esfera não condutora de raio R esteja carregada com carga total Q distribuída uniformemente em todo seu volume. Sendo a constante de permissividade e ρ a densidade volumétrica de carga nessa esfera, o campo elétrico em sua superfície é expresso pela relação

Admitindo-se a equação de onda , em que V pode ser substituído pelos vetores campo elétrico E ou campo magnético B e assumindo-se que μ₀ = 4π × 10^-7 e que ∈₀ = 8,85 × 10^-12 , é correto afirmar que o produto μ₀ é

Considere a seguinte forma integral da Lei de Gauss: E . da = Q/, em que Q é a carga total dentro da superfície gaussiana S e = 8.85 . 10^-12 é a permissividade do espaço livre. Com base nessas informações, é correto afirmar que, em uma esfera condutora de raio R carregada uniformemente com carga Q em equilíbrio eletrostático,

Uma máquina térmica opera em um ciclo termodinâmico conforme mostrado no gráfico T-S na figura precedente. Com base nessas informações e no gráfico, é correto afirmar que o trabalho realizado por esse motor é de

A figura precedente mostra o gráfico p-V de uma transformação cíclica de um gás ideal. Com base nas informações do diagrama, é correto afirmar que, ao longo do ciclo, o gás

Em um experimento de equilíbrio térmico, certa quantidade de água, em estado líquido com temperatura inicial maior que a temperatura de fusão da água, foi posta em contato com um cubo de gelo.

Com base nessas informações e na figura apresentada, que mostra a relação entre a temperatura da água líquida e a temperatura do gelo, é correto afirmar que

Em um estande de tiro, um perito, para estimar a velocidade de um projétil de arma de fogo, atirou contra um pêndulo balístico, conforme ilustrado na figura precedente, e mediu a altura máxima atingida pelo pêndulo após o choque.

Sabendo-se que esse projétil possui massa de 50 g, que o bloco possui massa de 5 kg, que o projétil ficou alojado no bloco após o choque, que a altura máxima medida pelo perito foi de 20 cm e que a aceleração da gravidade no local era de 10 m/s², é correto afirmar que a velocidade com que o projétil atingiu o bloco foi de
