Com relação às técnicas de controle avançado, numere a coluna da direita de acordo com a coluna da esquerda.

1. É definido como a configuração em que o sinal de saída de um controlador é o set-point de pelo menos um outro controlador.

2. Uma variável é controlada em relação a uma segunda variável.

3. A variável controlada deve ser limitada em um valor máximo ou mínimo.

4. Normalmente envolve duas válvulas de controle operadas por um mesmo controlador.

5. Mede a variável de entrada, prediz seu efeito no processo e atua diretamente sobre a variável manipulada.

( ) Controle de razão.

( ) Controle feed-forward.

( ) Controle split-range.

( ) Controle override.

( ) Controle em cascata.

Assinale a alternativa que apresenta a seqüência correta da coluna direita, de cima para baixo.

O alumínio e suas ligas são materiais que apresentam uma série de condições favoráveis ao seu emprego em construções mecânicas. Considere as afirmativas abaixo em relação à aplicação do alumínio e suas ligas:

1. Um conjunto mecânico girante construído em alumínio oferece, em relação ao aço, menor resistência à aceleração, como conseqüência de seu pequeno peso específico. Isso significa dizer que se o mesmo conjunto fosse construído em aço, absorveria maior potência durante a partida e aceleração do conjunto girante.

2. O alumínio apresenta elevada resistência à oxidação devido à camada estável de óxido de alumínio que se forma no contato desse metal com o ar.

3. O alumínio puro, apesar de ter muitas qualidades desejáveis, não apresenta elevada resistência mecânica e não responde bem aos tratamentos térmicos. Assim, a não ser onde essas características não sejam prioritárias, recorre-se às ligas de alumínio.

4. O duralumínio é uma liga Al-Cu que apresenta alta resistência e usinabilidade.

Assinale a alternativa correta.

Num ensaio de tração de um corpo de prova de aço-carbono ABNT 4140, foi levantado um diagrama tensão– deformação. Em relação a esse diagrama de tensão–deformação, considere as afirmativas abaixo:

1. A lei de Hook é válida até o limite de ruptura do material.

2. Até o limite de proporcionalidade, o corpo de prova volta à sua dimensão inicial após o descarregamento.

3. O valor da tensão no limite de ruptura coincide com o valor da tensão de escoamento.

4. A tensão admissível utilizada em projetos mecânicos é um valor sempre maior do que a tensão de proporcionalidade.

Assinale a alternativa correta.

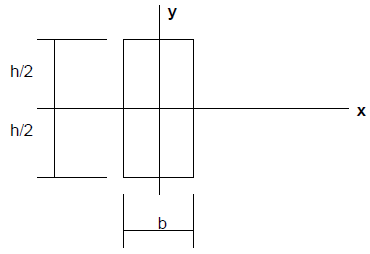

O momento de inércia da figura abaixo é dado genericamente por \( J_x = \textstyle \int\limits_{-h/2}^{+h/2} y^2 dS \).

Considerando h = b, o momento de inércia poderá ser expresso por:

Em um transformador trifásico com ligação em \( \Delta - Y \), a tensão de linha no primário é \( V_{lp} \) e a tensão de fase no secundário é \( V_{fs} \) . A tensão de fase no primário e a tensão de linha no secundário, respectivamente \( V_{fp} \) e \( V_{ls} \) , valem:

Trocadores de calor são equipamentos térmicos nos quais um fluido quente cede calor a um fluido frio. Em relação aos trocadores de calor, considere as afirmativas abaixo:

1. Nos trocadores de calor do tipo regenerador, ocorre um primeiro estágio no qual o fluido quente cede calor, que é acumulado em uma câmara de material refratário. Num segundo estágio, a passagem do fluido quente é interrompida, iniciando-se a passagem de um fluido frio, que retira calor do refratário, resfriando-o e preparando-o para um novo ciclo.

2. Nos trocadores de calor do tipo recuperador, o fluido quente cede calor ininterruptamente a um fluido frio através de uma parede de separação entre os fluidos.

3. Nos trocadores de calor do tipo recuperador em correntes opostas, os fluidos escoam em sentidos opostos, podendo, dependendo da faixa de temperatura em que trabalham, apresentar em uma de suas extremidades uma concentração de temperaturas elevadas. Isso pode provocar corrosão prematura, vazamentos, empenamentos, que podem resultar em menor vida útil em relação aos trocadores de calor do tipo recuperador em correntes paralelas.

4. De maneira geral, os trocadores de calor do tipo recuperador em correntes opostas têm maior rendimento que os trocadores de calor do tipo recuperador em correntes paralelas.

Assinale a alternativa correta.

Na prática, é muito comum a existência de uma parede plana de área A e espessura x que separa dois fluidos quaisquer com temperaturas diferentes e constantes \( T_1 \) e \( T_4 \). \( T_2 \) e \( T_3 \) são as temperaturas das superfícies da parede, de forma que \( T_1 \) > \( T_2 \) > \( T_3 \)> \( T_4 \). O coeficiente de condutibilidade térmica é K, o coeficiente de filme h e U é o coeficiente total de transmissão de calor. Nessas condições, ocorre transmissão de calor por:

Quando um corpo que está a uma determinada temperatura cede calor a outro corpo ou ao meio que o circunda, ocorre um fenômeno chamado transmissão de calor. Em relação ao fenômeno da transmissão de calor, numere a coluna da direita de acordo com a coluna da esquerda.

1. Forma predominante de transmissão de calor que pode ocorrer no vácuo por meio de ondas eletromagnéticas, em uma determinada faixa de comprimento de onda, emitidas por um corpo.

2. Forma predominante de transmissão de calor que ocorre numa barra metálica devido ao aumento da energia cinética de suas partículas, causada por uma excitação térmica em uma de suas extremidades.

3. Forma predominante de transmissão de calor em que uma partícula fluida em contato com uma superfície aquecida absorve calor e torna-se menos densa, afastando-se então da superfície aquecida, dando lugar a uma outra partícula fluida mais fria, que repetirá o processo da primeira, e assim por diante.

4. Forma predominante de transmissão de calor em que um ventilador provoca o contato e o deslocamento de um fluido sobre uma superfície aquecida.

( ) Condução.

( ) Convecção Forçada.

( ) Convecção Natural.

( ) Radiação.

Assinale a alternativa que apresenta a seqüência correta da coluna da direita, de cima para baixo.

Uma parede plana que separa uma região de temperatura alta de uma região de temperatura baixa é constituída de três camadas justapostas, sendo a camada interna, em contato com a temperatura alta, de tijolo refratário com espessura de 0,6 m, a camada intermediária de tijolo isolante com espessura de 0,9 m e a camada externa, em contato com a temperatura baixa, de tijolo comum com espessura 0,3 m. A face do tijolo refratário, exposta à temperatura alta, está a 1350 ºC, e a face do tijolo comum em contato com a temperatura baixa está a 40 ºC. Sabendo-se que a transmissão do calor ocorre, em regime estacionário, somente no sentido transversal à parede, que a largura da parede é 1,5 m e sua altura é 3,0 m e que para tijolo refratário \( K = 1,38 { \large W \over m. ºC} \), para tijolo isolante \( K = 0,17 { \large W \over m. ºC} \) e para tijolo comum \( K = 1,73 { \large W \over m. ºC} \), o valor mais próximo do fluxo de calor que atravessa essa parede composta é:

Bombas hidráulicas podem funcionar associadas. Inicialmente, em uma instalação de recalque de água, funcionava uma única bomba centrífuga. Desejando-se aumentar a vazão de recalque, optou-se por associar em paralelo duas bombas iguais à primeira. Assim, formou-se um banco de três bombas centrífugas iguais, duas delas operando simultaneamente associadas em paralelo e a terceira como reserva. Com base nos dados apresentados, considere as afirmativas abaixo:

1. Se a vazão inicial do sistema com uma única bomba era \( Q_0 \), após a associação descrita a vazão total do conjunto de bombas associadas passou a ser 3 x \( Q_0 \).

2. Se a vazão inicial do sistema com uma única bomba era \( Q_0 \), após a associação descrita a vazão total do conjunto de bombas associadas passou a ser 2 x \( Q_0 \).

3. Se a vazão total da associação é \( Q_t \), a vazão em cada uma das bombas operando associada é \( Q_t/3 \).

4. Se a vazão total da associação é \( Q_t \), a vazão em cada uma das bombas operando associada é \( Q_t/2 \).

Assinale a alternativa correta.
