No que se refere a tolerâncias, analise as afirmações a seguir.
I – Tamanho Nominal é aquele usado ao se falar de um elemento, podendo ser diferente do tamanho real, como, no exemplo, “tubo de ½ polegada".
II – Tamanho Básico é o tamanho teórico exato de uma peça.
III – Tolerância Bilateral é a variação em ambas as direções a partir da dimensão básica, como, no exemplo, 1,238 0,003 mm.

Está correto o que se afirma em

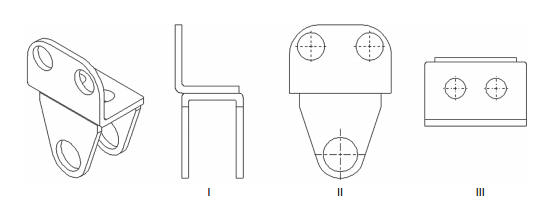

Ao se considerarem as figuras acima, à esquerda tem-se a representação isométrica de uma peça, sendo as demais as respectivas vistas. Tais vistas correspondem a

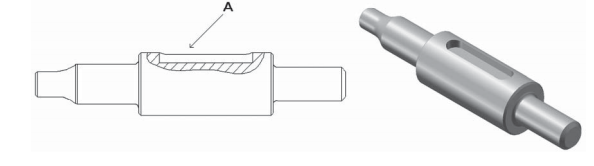

Na representação acima, a figura à direita diz respeito a um eixo usado em uma prensa. O detalhe A reproduz um

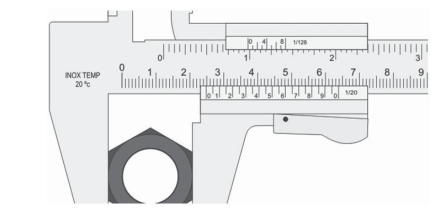

A medida indicada pela representação do paquímetro acima, em centímetros, é

Um fluido incompressível escoa, em regime permanente, em um duto que se inicia com um diâmetro de 25 mm e, após uma redução, passa a ter um diâmetro de 20 mm. A razão entre as velocidades do fluido, antes e depois da redução do duto, é igual a

Ao se utilizar equipamento de respiração autônoma, sabe-se que o

As tubulações para ar comprimido, adotadas para a trans- missão de sinais para válvulas de controle, NÃO podem ser produzidas em

Sobre os tipos de orifícios adotados em placas de orifício, analise as afirmativas a seguir.

I – O orifício concêntrico é utilizado para fluidos com sólidos em suspensão.
II – Durante a instalação da placa de orifício excêntrico, o orifício deverá ser tangente inteiramente ao tubo, admitindo-se um afastamento máximo da ordem de 1/16".
III – A placa de orifício segmental é destinada ao uso em fluidos em regime laminar e com alta porcentagem de sólidos em suspensão.

Está correto APENAS o que se afirma em

Um goniômetro é um instrumento usado para medir

As classes de tolerância para medida básica entre 30 mm e 50 mm são as apresentadas a seguir.
Medidas: 30 - 50 mm
IT6: 0,016
IT7: 0,025
IT8: 0,039
IT9: 0,062
IT10: 0,100
IT11: 0,160

Para o furo com tamanho básico de 32 mm, com ajuste deslizante, H7/g6, o diâmetro máximo e o diâmetro mínimo, em milímetros, são, respectivamente,
