A torre recheada melhora a eficiência da coluna na se- paração dos componentes. Esse recheio pode ser de diferentes tipos de materiais e deve apresentar algumas características, dentre as quais NÃO deve ter

O comando ilustrado acima, presente no AutoCAD® 2010, está relacionado a uma operação denominada

Em um desenho de tubulações, uma linha foi identificada como 6" A 354 Ac. O símbolo A identifica o(a)

Nos sistemas de tratamento de efluentes, um dos equipamentos mais utilizados são os reatores UASB (Upflow Anaerobic Sludge Blanket). Com relação a esses reatores, sabe-se que são

As bombas hidráulicas são equipamentos utilizados na área doméstica e industrial. Nessa perspectiva, sabe-se que as(os)

Ao realizar a leitura e a interpretação de um desenho isométrico de tubulação, um operador deve saber que

Analisando-se o gráfico acima, o valor eficaz da tensão, aproximado para uma casa decimal, é

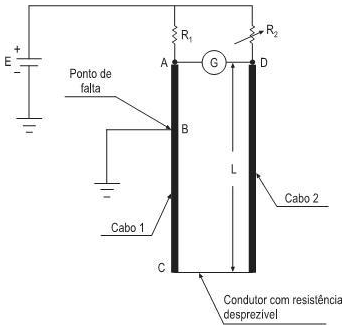

Em uma instalação elétrica, foi identificada uma fuga de corrente para a terra em um trecho que possui 2 cabos enterrados no solo, cabo 1 e cabo 2. Para localizar o ponto de fuga, a equipe de manutenção montou o circuito apresentado na figura acima. As características do circuito e dos cabos são apresentadas a seguir.
• Fonte de tensão E = 50 V
• Resistor R ₁ = 5 kΩ
• Reostato R ₂ = 0 a 10 kΩ
• Comprimento do cabo L = 1 km
• Resistência linear do cabo p = 0,1 Ω/ _m
No momento em que o reostato é ajustado em 7,5 kΩ, o galvanômetro G deixa de registrar passagem de corrente. Nessas condições, a distância entre os pontos A e B, em metros, é

A tabela acima apresenta as potências aparentes, ativas e reativas de 4 motores de indução trifásicos instalados em uma oficina. O ângulo de defasagem, em rad, entre as tensões e as correntes de linha é, aproximadamente,

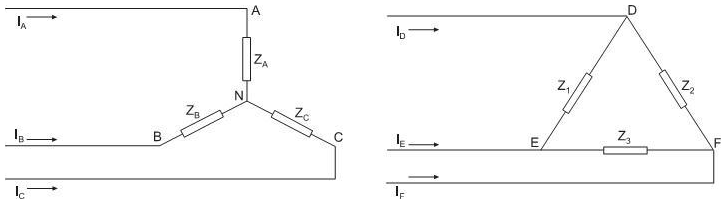

A figura acima mostra duas cargas trifásicas, alimentadas nas configurações estrela e triângulo, cujas correntes, em
ampères, são dadas por IA=ID=5∠60 ⁰,IB=IE=5∠180⁰ e IC=IF=5∠-60⁰ Supondo que as letras X e Y generalizam a representação das letras A, B, C, D, E, F e N nos circuitos apresentados, considere a notação a seguir.
• V_X representa a tensão no ponto X (em volts)
• V _XY para representar tensão entre os pontos ponto XY (em volts)
• Z _X é a impedância não nula (em ohms)
• I _X representa a corrente elétrica
Analisando-se os circuitos separadamente e relacionando as grandezas, obtém-se a seguinte equação:
