Questões do Concurso Pref. Areal-RJ - GUALIMP

I. Cada parede ou muro gerado com os comandos do Arqui_3D é uma polyface, portanto você pode utilizar os comandos do AutoCAD para alterar estes objetos, desde que se evite explodir (explode) uma parede ou muro, pois as faces resultantes do comando explode, não são reconhecidas pelo Arqui_3D como parede ou muro. II. O desenho das vigas pode ser feito visualizando o projeto em perspectiva paralela, porém é aconselhável que uma das viewports da tela mostre o projeto em planta para o comando fazer o arremate. III. É obrigatório configurar uma cota para a altura da parede em relação a um zero comum a todos os pavimentos, ou seja, uma coordenada z em relação ao UCS World.

Comentários

×

Cadernos

Provas

Questão presente nas seguintes provas

1959067 Ano: 2020
Disciplina: Arquitetura
Banca: GUALIMP
Orgão: Pref. Areal-RJ

Provas:

Desenhista Projetista - Cadista
Provas ×

Desenho Técnico
Expressão e Representação
Processos de ProjetoEtapas do Processo

No Anteprojeto, uma planta de situação deve conter:

Provas

Questão presente nas seguintes provas

1959066 Ano: 2020
Disciplina: Arquitetura
Banca: GUALIMP
Orgão: Pref. Areal-RJ

Provas:

Desenhista Projetista - Cadista
Provas ×

Desenho Técnico
Expressão e Representação

Na representação de projetos de arquitetura, marque a alternativa incorreta sobre o que deve conter na fachada.

A

Simbologias de representação gráfica, eixos do projeto, indicação de cotas de nível acabado, escalas, marcação dos cortes longitudinais ou transversais.

B

Simbologias de representação gráfica, eixos do projeto, indicação de cotas de nível acabado, notas gerais.

C

Simbologias de representação gráfica, eixos do projeto, indicação de cotas de nível acabado, desenhos de referência e carimbo.

D

Simbologias de representação gráfica, eixos do projeto, indicação de cotas de nível acabado, eixos do projeto.

Provas

Questão presente nas seguintes provas

1959065 Ano: 2020
Disciplina: Arquitetura
Banca: GUALIMP
Orgão: Pref. Areal-RJ

Provas:

Desenhista Projetista - Cadista
Provas ×

Desenho Técnico
Expressão e Representação
Instalações PrediaisInstalações Hidrossanitárias

O desenho de tubulação das instalações prediais é feito através de representações baseadas nos princípios das projeções ortogonais. Uma tubulação pode ser desenhada por símbolos gráficos, representando as conexões e válvulas, e por uma linha única, representando os tubos, qualquer que seja o diâmetro do tubo. Assinale a alternativa que se refere aos símbolos gráficos abaixo:
enunciado 791021-1

Provas

Questão presente nas seguintes provas

1959064 Ano: 2020
Disciplina: Arquitetura
Banca: GUALIMP
Orgão: Pref. Areal-RJ

Provas:

Desenhista Projetista - Cadista
Provas ×

Arquitetura DigitalCAD e AutoCAD

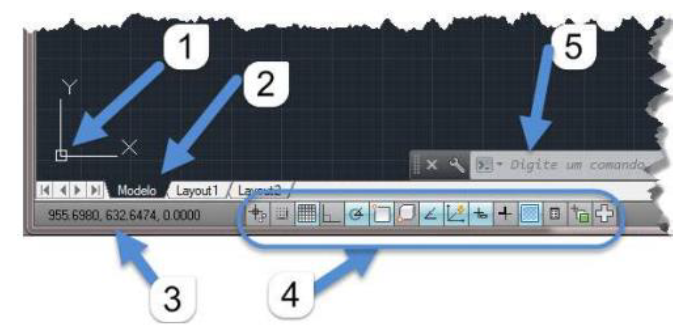

Analise a imagem abaixo, sabendo que a mesma se refere ao AutoCAD 2014:
enunciado 791020-1

Fonte: http://www.exatas.ufpr.br/portal/degraf_zuleica/wpcontent/uploads/sites/7/2017/05/INTRODU%C3%87%C3%83O_AUTOCAD.pdf
Podemos afirmar que:

Provas

Questão presente nas seguintes provas

1959063 Ano: 2020
Disciplina: Arquitetura
Banca: GUALIMP
Orgão: Pref. Areal-RJ

Provas:

Desenhista Projetista - Cadista
Provas ×

Desenho Técnico
Expressão e Representação

Sobre a aplicação de linhas em desenhos, julgue as afirmações a seguir de acordo com a largura das linhas:

I. 0,13 mm – lilás e 0,18 mm – vermelha. II. 0,17 mm – azul e 0,25 mm – branca. III. 0,20 mm – verde e 0,35 mm – amarela.

Provas

Questão presente nas seguintes provas

1959062 Ano: 2020
Disciplina: Arquitetura
Banca: GUALIMP
Orgão: Pref. Areal-RJ

Provas:

Desenhista Projetista - Cadista
Provas ×

Desenho Técnico
Expressão e Representação

Planta de edificação - Vista superior do plano secante horizontal, localizado a, aproximadamente, ______ m do piso em referência. A altura desse plano pode ser variável para cada projeto de maneira a representar todos os elementos considerados necessários. Qual das alternativas corresponde ao valor não apresentado na frase?
