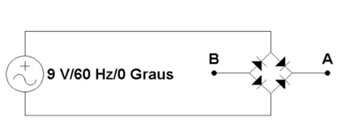

Considerando o circuito a seguir com Vrms= 9Vca, assinale a alternativa que representa o valor da tensão elétrica média "VAB" entre os pontos "A" e "B". Considere diodos de silício com VD=0,7V, raiz quadrada de "2" = 1,41 e "Pi" = 3,1415.

Um sistema SCADA (Supervisory Control and Data Acquisition ) é uma plataforma de software e hardware que permite o monitoramento e controle remoto em tempo real de processos industriais ou infraestruturas (como saneamento, energia, petróleo e gás), coletando dados de sensores e equipamentos de campo (UTRs/CLPs) e exibindo-os de forma gráfica e intuitiva para operadores, possibilitando decisões rápidas e automação de tarefas, sendo a telemetria a tecnologia de comunicação (rádio, satélite) que viabiliza essa troca de dados à distância. Sobre esse tema, analise as afirmações e assinale a alternativa correta

I.Uma IHM (Interface Homem-Máquina) é um dispositivo ou sistema que permite a interação direta entre o operador e uma máquina, processo ou equipamento industrial, apresentando informações de forma visual e possibilitando o envio de comandos ao sistema. Em contextos de engenharia elétrica, a IHM é fundamental para monitorar grandezas elétricas, estados de equipamentos, alarmes e para operar sistemas como subestações, painéis de controle e usinas fotovoltaicas, tornando a operação mais segura, intuitiva e eficiente.

II.Uma rede Modbus RTU é um protocolo de comunicação serial para automação industrial, que usa uma arquitetura mestre-escravo em uma rede física como a RS485. A comunicação é iniciada apenas pelo mestre, que envia requisições para os dispositivos escravos, e os escravos respondem aos comandos do mestre. Esse protocolo é conhecido por sua simplicidade e eficiência, sendo amplamente utilizado para conectar equipamentos como CLPs, inversores, IHMs e sistemas SCADA.

III.A lógica Ladder que organiza instruções entre duas linhas verticais, representando entradas (contatos) e saídas (bobinas) de forma visual e simples é padronizada pela norma IEC 60076-3.

É correto o que se afirma em:

Um transformador monofásico ideal (sem perdas) possui 600 espiras no enrolamento do primário e 520 espiras no enrolamento do secundário. Se no primário desse transformador for aplicada uma tensão alternada de 127Vac a tensão da saída no secundário será de:

Considerando a resistividade dos materiais aplicados à segunda lei de Ohm, analise e classifique os materiais abaixo de acordo com a resistividade elétrica, sendo 1 para o melhor condutor (menor resistividade) e 5 para o pior condutor (maior resistividade). Após isso, assinale a alternativa que contém a resposta correta:

Materiais:
Cobre
Alumínio
Zinco
Ouro
Prata

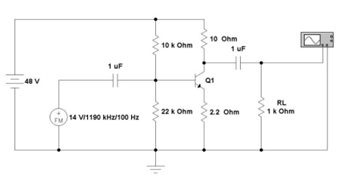

Considerando o circuito eletrônico a seguir, analise as afirmativas e assinale a alternativa correta.



I.O componente "Q1" é um transistor bipolar PNP que, no circuito, está configurado como amplificador para um circuito típico de áudio.
II.O transistor "Q1" está polarizado na configuração conhecida como "polarização por divisão de tensão".
III.Os capacitores de 1 µF na entrada e na saída têm por função principal o desacoplamento do componente DC nesse estágio (bloqueio do componente contínuo do sinal).

É correto o que se afirma em:

O engenheiro eletricista da Prefeitura de Biguaçu foi incumbido de efetuar a instalação de um disjuntor de proteção na saída de um transformador trifásico de 150 kVA / 23,8 kV − 380 V. Considerando que o disjuntor deve proteger o transformador contra sobrecarga, mas ao mesmo tempo permitir a maior potência possível na saída, assinale a alternativa que representa a corrente nominal adequada para esse disjuntor.

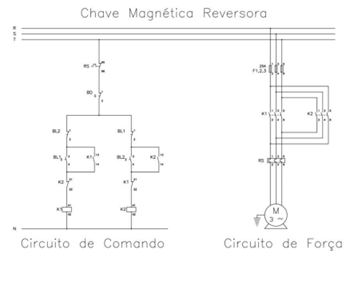

Observe o diagrama multifilar a seguir e assinale a alternativa correta:

A Lei nº 10.295/2001, conhecida como Lei de Eficiência Energética, estabelece diretrizes para o desenvolvimento de ações que promovam o uso racional e eficiente de energia no Brasil. Seu objetivo central é definir níveis máximos de consumo de energia ou mínimos de eficiência para máquinas, equipamentos e edificações comercializadas no país, contribuindo para a redução de desperdícios e para a melhoria do desempenho energético de diversos setores. A partir dessa lei, foram criados regulamentos específicos, conduzidos pelo Programa Brasileiro de Etiquetagem (PBE) e pelo Comitê Gestor de Indicadores e Níveis de Eficiência Energética (CGIEE), que orientam fabricantes, consumidores e órgãos públicos na adoção de tecnologias mais eficientes. Dessa forma, a Lei nº 10.295/2001 tornou-se um marco regulatório essencial para a modernização do parque tecnológico nacional e para o fortalecimento de políticas de sustentabilidade energética. Com base no que essa lei estabelece assinale a alternativa correta:

Uma UBS (Unidade Básica de Saúde) do interior de Biguaçu está com problemas de queda de tensão, devido à distância entre o ponto de entrega da CELESC e a edificação da UBS, que fica a 150 m de distância. O ramal de carga atual é formado por condutores de alumínio de 10 mm². De forma prática, a engenheira eletricista da prefeitura orientou o eletricista a substituir os condutores do ramal de carga por outros de seção diferente e de material diverso do atual. Assinale a alternativa que contém a orientação mais adequada passada pela engenheira ao eletricista:

De acordo com a NR-10 do Ministério do Trabalho e Emprego, é considerado trabalhador capacitado aquele que atenda às seguintes condições, simultaneamente:
