Segundo o detalhe de esgotos abaixo identifique os elementos numerados 01, 02, 03 e 04, de acordo com a terminologia usada nos projetos de instalações hidrosanitárias.

Assinale a alternativa correta

Identifique os símbolos gráficos abaixo, usados nos projetos de arquitetura para especificar o local de acabamento do revestimento, se for parede, piso ou teto. Relacione a 1ª com a 2ª coluna

1. Triângulo ( ) Significa parede

2. Quadrado ( ) Significa Piso

3. Círculo ( ) Significa forro

A seqüência correta de cima para baixo é:

Observe a figura abaixo que representa a projeção horizontal de um terreno

Assinale a alternativa que apresenta o tipo de levantamento usado para medição dos ângulos e distâncias entre os pontos 1, 2, 3, 4, 5 e 6 da poligonal acima.

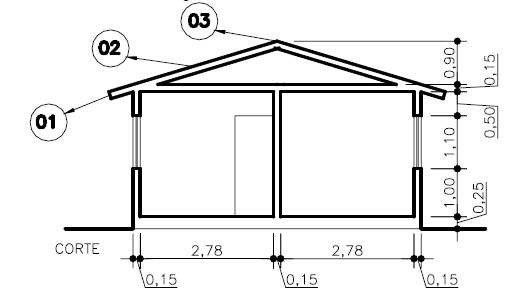

Assinale a alternativa que apresenta corretamente a inclinação usada no telhado de acordo com a planta de corte acima.

Identifique os termos técnicos referentes aos elementos construtivos da coberta representada no corte acima, de acordo com o respectivo número 01, 02 e 03.

Com relação ao urbanismo e sua evolução ao longo do tempo, relacione a 1ª coluna com a 2ª.

(1) Urbanismo culturalista ( ) Arquitetura moderna

(2) Urbanismo naturalista ( ) Cidade industrial

(3) Urbanismo progressista ( ) Cidade ideal

A seqüência correta de cima para baixo é:

Sabendo-se que o espelho ideal de um degrau de uma escada é de 17cm e não pode ter mais do que 18cm de altura, e que a altura não pode variar. Assinale a alternativa que apresenta corretamente a altura do espelho (e) e a quantidade (n) dos degraus de uma escada, sabendo-se que a altura total da escada é de 2,45m.

Na representação da janela abaixo, identifique corretamente de acordo com a norma as dimensões dadas da janela. Adotar P = peitoril, L = largura e h = altura.

De acordo com os dados acima as dimensões da janela são:

O projeto completo ou executivo deve ser acompanhado de.

As folhas de papel (A0, A1 e A2) recomendadas pela norma para os desenhos em geral devem ser dobradas com uma altura de:
