De modo geral as plantas devem conter alguns elementos essenciais. Dentre as alternativas abaixo apenas uma não apresenta um desses elementos. Assinale-a.

Com relação aos projetos usados em desenho de arquitetura, relacione a 1ª coluna com a 2ª.

1. Planta de locação ( ) Planta que divide a edificação na vertical

2. Planta de situação ( ) Vista superior com um plano na horizontal

3. Planta de corte ( ) Planta de localização do terreno em relação ao local

4. Planta de Baixa ( ) Também chamadas de implantação

A seqüência correta de cima para baixo é:

De acordo com as normas de acessibilidade de pessoas portadoras de deficiência, as rampas devem ser projetadas com uma largura mínima _L_ sendo a recomendável _B_. Assinale a alternativa correta.

As escalas numéricas existentes para os desenhos de projeto em geral são.

Os desenhos deverão ser realizados em papéis de tamanhos estabelecidos pela norma. O formato Básico A4 tem as seguintes dimensões:

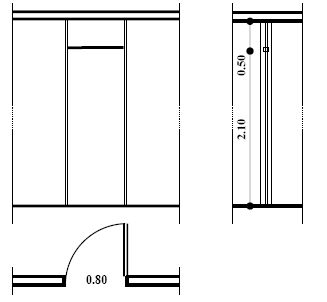

De acordo com a norma de representação de projetos de arquitetura o desenho dado abaixo é a representação de uma:

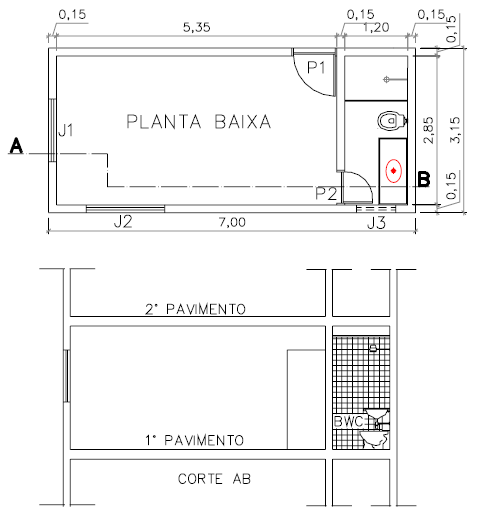

Identifique os possíveis erros, caso existam, no CORTE AB representado do 1° pavimento de acordo com a planta baixa acima e marque a alternativa correta, desconsidere a representação dos outros pavimentos.

Um desenhista para representar a planta baixa (7,00x3,15m) dada em uma folha de papel A4, usando a escala 1/50, ficaria respectivamente com as dimensões no desenho de.
