A norma ABNT NBR 9452:2019 – Inspeção de pontes, viadutos e passarelas de concreto, informa os requisitos exigíveis na realização de inspeções em pontes, viadutos e passarelas de concreto, como também a apresentação dos resultados das inspeções. É indicado que as inspeções em Obras de Arte Especiais (OAEs) sejam executas periodicamente e, dependendo do tipo de inspeção, alguns critérios são adotados. Há uma inspeção para o acompanhamento periódico visual, com ou sem a utilização de equipamentos especiais para a análise, que deve ser feita em prazo não superior a um ano, pois deverá ser verificada a evolução ou o agravamento de anomalias observadas em inspeções anteriores, bem como novas ocorrências, reparos e/ou recuperações efetuadas no período. O relatório produzido por esse tipo de inspeção, conforme modelo de ficha indicado na NBR 9452, é composto pelas informações gerais de identificação da ponte; pelo registro descritivo das manifestações patológicas observadas; pela classificação da OAE – indicando uma nota geral para cada parâmetro conforme apresentado – e pela inclusão de levantamento fotográfico com, no mínimo, oito fotografias. Essa inspeção denomina-se:

A umidade pode induzir diversos fenômenos de degradação na alvenaria como o ataque de gelo-degelo; a formação de eflorescências e subflorescências; e, o ataque por sulfatos. A umidade pode ter numerosas origens, nem sempre facilmente identificáveis. Considerando as causas do aporte e da remoção de água nas alvenarias, analise as afirmativas a seguir.

I. Umidade de construção: gerada pela água utilizada para a colocação ou a cura dos materiais, que, em alguns casos, pode permanecer na alvenaria por longo tempo.

II. Umidade descendente: ligada ao fenômeno da absorção capilar e produzida pelo contato direto da parte mais baixa da alvenaria com água ou com as fundações profundas.

III. Umidade por elevação: devido ao contato direto com a água pluvial, em geral por erros de projeto ou infiltrações das redes de abastecimento de água e esgoto.

IV. Umidade por vapor: devido à condensação da água na superfície da alvenaria ou no interior dos poros capilares.

V. Água: pode abandonar a alvenaria devido à evaporação.

Está correto o que se afirma apenas em

Custos variáveis são aqueles que variam proporcionalmente com o aumento ou diminuição das quantidades produzidas. Os custos fixos são aqueles que permanecem constantes em um curto prazo, independente do volume de produção/serviço da empresa, não variando na mesma proporção e, sim, variando em saltos, dependendo no nível de agregação da unidade de produção/serviço em questão.

(Maury Mello, 2012.)

Marque 1 para Custos Variáveis e 2 para Custos Fixos, considerando apenas os dois tipos de custos apresentados, para um canteiro de obras com a produção de unidades residenciais.

( ) Cimento, areia e brita.

( ) Salário do engenheiro (celetista).

( ) Energia elétrica do canteiro de obras.

( ) Serviço de telefonia do escritório da obra.

( ) Comissões sobre vendas de unidades residenciais.

( ) Mão de obra de profissional autônomo contratada por hora.

A sequência está correta em

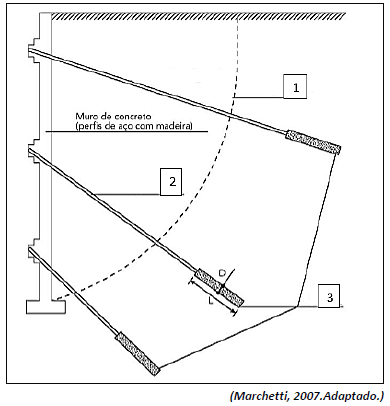

A imagem ilustra “um corte” de um muro de arrimo atirantado, sendo L o comprimento do Grout (ancoragem) e D o diâmetro médio (ancoragem); observe.

Os números 1, 2 e 3 indicam, respectivamente:

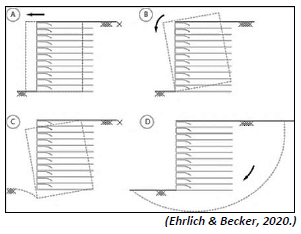

A análise de estabilidade externa pode ser conduzida, considerando a massa de solo reforçado como um muro convencional de gravidade conforme a imagem; observe.

Os tipos de mecanismos para análise de estabilidade externa, indicados pelas letras B e C são, respectivamente:

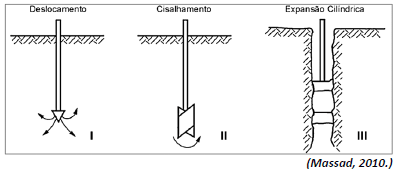

Os ensaios de campo ou ensaios in situ são feitos no local de construção da obra, nos solos de interesse. Estes ensaios permitem a obtenção de parâmetros dos solos, tais como o coeficiente de permeabilidade, o módulo de deformabilidade, o coeficiente de empuxo em repouso e a resistência ao cisalhamento, que são necessários para o dimensionamento de obras de terra.

Os números I, II e III da imagem anterior ilustram os seguintes tipos de ensaios de campo que levam o solo à ruptura:

O reconhecimento do solo é um procedimento fundamental para o projeto e a execução de obras de pequeno a grande porte, visto que todas as obras de engenharia se assentam sobre o terreno. A compacidade relativa é um parâmetro de grande utilidade, pois fornece indicações sobre a maior ou menor suscetibilidade do solo em experimentar variações volumétricas quando carregado, isto é, sobre seu(sua):

A viga simplesmente apoiada na figura (a) tem carregamento distribuído igual a 10 KN/m e seção transversal W610 x 92, conforme mostrado na figura (b); observe.

Considere para a viga apresentada o momento de inércia em relação ao eixo x, I = 646 . 10^-6 m⁴; a altura da viga d = 0,6 m; e, que o centroide passa a meia altura da viga. Podemos afirmar que a tensão de flexão máxima absoluta na viga !$ sigma = { large M over I} . c !$ , em MPa, é igual a, aproximadamente:

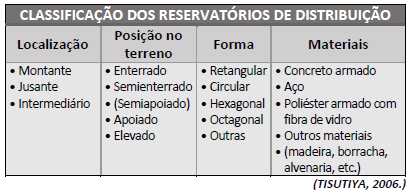

Os principais critérios de classificação dos reservatórios de distribuição de água são quanto à localização no sistema; à localização no terreno; à forma; e, aos materiais utilizados para sua construção, conforme apresentado a seguir; observe.

Sobre os reservatórios de distribuição de água, assinale a afirmativa correta.

Considerando que em áreas urbanas são comuns enchentes e poluição difusa, problemas que afetam seriamente a saúde pública e o meio ambiente, analise as afirmativas correlatas e a relação proposta entre elas.

I. “O sistema de drenagem é classificado em microdrenagem, que inclui a coleta de águas superficiais e subterrâneas em pequenas e médias galerias; e, na macrodrenagem, que engloba, além da rede da microdrenagem, galerias de grande porte e os corpos receptores destas águas. O sistema de drenagem está diretamente ligado aos sistemas de abastecimento de água, esgotamento sanitário e coleta de lixo (resíduos sólidos urbanos).”

E

II. “Esses sistemas são complementares e dependentes uns dos outros, pois o mau funcionamento de um pode gerar a ineficácia do outro, devido, principalmente, à má concepção e até mesmo à falta de manutenção de projeto de um dos sistemas.”

Assinale a alternativa correta.
