Considerando um projeto luminotécnico eficiente, que toma partido do uso da iluminação natural e se apresenta de forma complementar no contexto de uso do espaço durante o dia, analise a planta a seguir.



A luminária utilizada no projeto possui um rendimento de 100 lm/W. Qual a redução no consumo energético em W durante o dia, considerando que somente a seção mais afastada das janelas esteja ligada?

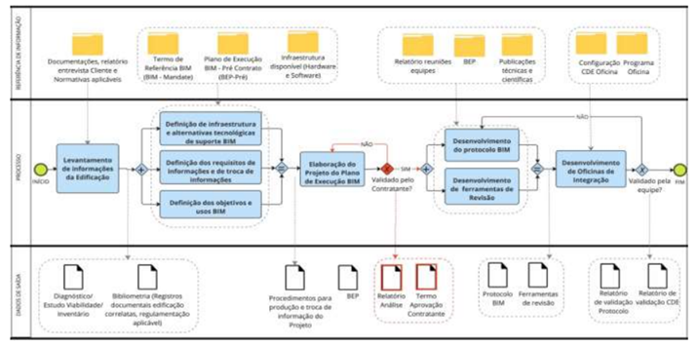

Os fluxos de trabalho BIM (Biulding Information Modeling) apresentam a sequência de passos necessários para se automatizar processos de negócio a ser transmitida de uma pessoa para outra de acordo com um conjunto de regras definidas. Os fluxos se apresentam por meio de um conceito de modelagem de processos, também conhecido como BPMN (Business Process Model and Notation). No contexto do BPMN, processo é uma atividade realizada por uma organização e é composta por uma série de etapas e controles que permitem o fluxo de informações. Sobre essa temática, analise a ilustração a seguir.



O fluxo de trabalho ilustrado diz respeito a que função do processo de projeto BIM?

O Projeto ilustrado buscou atender os critérios estabelecidos na NBR 9050/2015 “Acessibilidade a edificações, mobiliário, espaços e equipamentos urbanos” quanto às dimensões e acessibilidade, atualizada em 2020. Sobre esses critérios, analise as afirmativas a seguir.

I. Os sanitários, banheiros e vestiários acessíveis devem localizar-se em rotas acessíveis, próximas à circulação principal, próximas ou integradas às demais instalações sanitárias, evitando estar em locais isolados para situações de emergências ou auxílio, e devem ser devidamente sinalizados.
II. Deve ser instalado lavatório sem coluna ou com coluna suspensa ou lavatório sobre tampo, dentro do sanitário ou boxe acessível, em local que não interfira na área de transferência para a bacia sanitária, não podendo sua área de aproximação ser sobreposta à área de manobra.
III. Pode ser instalada porta de correr, desde que quando aberta, tenham um vão livre, maior ou igual a 1,00 m de largura e 2,10 m de altura e que a instalação de trilhos se faça na sua parte superior. Em caso de guias inferiores, devem estar niveladas com a superfície do piso, e eventuais frestas resultantes da guia inferior devem ter largura de no máximo 20 mm.
IV. Para instalação de bacias sanitárias, devem ser previstas áreas de transferência lateral, perpendicular e diagonal.

Está correto o que se afirma em

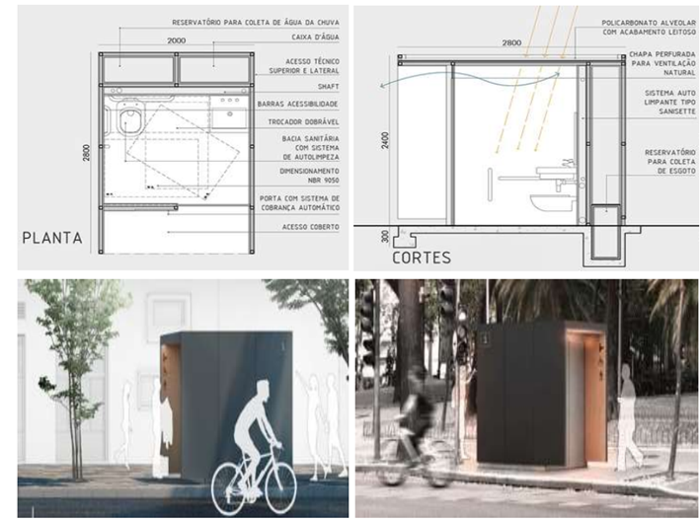

Com base nas informações apresentadas no detalhamento, analise as afirmativas a seguir:

I. O sanitário é composto por um bloco único, dividido em três segmentos internamente, sendo o primeiro um espaço de acesso, aberto e _________________, por onde é possível fazer o pagamento no sistema de cobrança eletrônica automatizado.
II. O segundo compartimento é composto pelo sanitário em si, com aberturas que garantem a iluminação e ventilação naturais e um _____________________ (tipo sanisette) total interna após cada uso.
III. O terceiro segmento contém a infraestrutura necessária para o uso do sanitário, composta de sistema de encanamento, caixa d’água, caixa d’água para armazenamento de água da chuva, local para armazenamento de _____________________ e elementos que fazem parte do sistema de autolimpeza.
IV. O acesso aos elementos de infraestrutura para limpeza e manutenção e a reposição de insumos podem ser feitos tanto por dentro quanto pela parte ________________ e laterais externas do sanitário.

Marque a alternativa que preenche correta e respectivamente as lacunas.

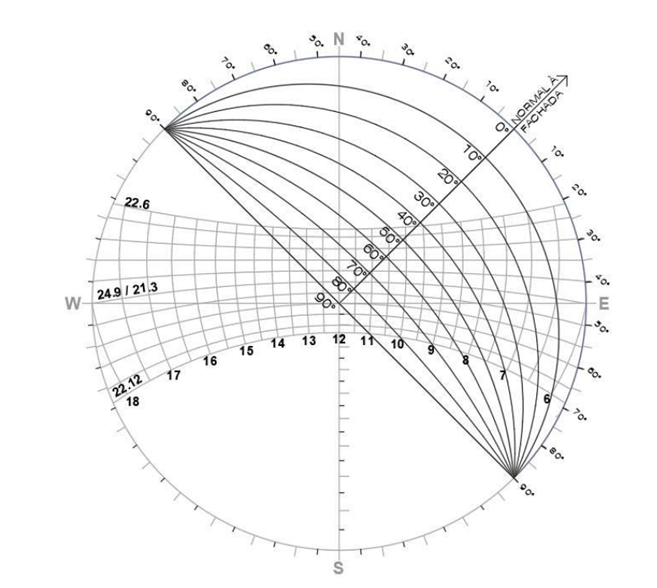

O conhecimento do movimento aparente do sol é utilizado para o projeto de proteções solares que impeçam a entrada de raios solares no interior do ambiente durante as horas do dia e os meses do ano em que se deseja esta proteção. A ferramenta utilizada para representação gráfica da trajetória do sol ao longo do dia, em determinada localização, durante o período de um ano é a carta solar. Para o dimensionamento das proteções solares, um transferidor de ângulos é sobreposto à carta solar de acordo com a orientação da fachada estudada, auxiliando na determinação dos ângulos de sombreamento, que são: o ângulo horizontal (ß), o ângulo vertical frontal (α) e o ângulo vertical lateral (γ). Observe a carta solar para latitude 10° Sul.



Considerando uma única proteção solar localizada na fachada NE, qual deve ser o ângulo vertical frontal (α), que atenda a condição de sombreamento tanto a partir de 9h no solstício de verão quanto a partir de 9:30h no solstício de inverno?

A NBR 6.492/2021 “Documentação técnica para projetos arquitetônicos e urbanísticos — Requisitos” apresenta em seu Anexo A orientações para representação gráfica aplicada a projetos arquitetônicos e urbanísticos. Dentre os direcionamentos, a norma estabelece que “as linhas de representação, conforme a sua espessura e continuidade, especificam significados que têm como objetivo representar e distinguir os elementos projetados”. A coluna da esquerda apresenta a denominação de algumas linhas de representação e a da direita, sua aplicação. Segundo a norma, numere a coluna da direita de acordo com a da esquerda.

1. Contínua extralarga
2. Contínua estreita
3. Tracejada estreita
4. Traço e ponto extralarga

( ) Contornos visíveis de elementos em corte e seções, quando não são utilizadas hachuras.
( ) Arestas e contornos não visíveis.
( ) Linhas de cotas.
( ) Linhas de extremidades e na mudança de direção na marcação dos planos de corte.

Marque a sequência correta.

Escala é conceituada como a relação dimensional entre a representação de um objeto no desenho e suas dimensões reais, ou seja, é a representação que mantém as proporções das medidas lineares do objeto representado e as formas dos objetos reais. Considerando um objeto com dimensão real de 20m e escala utilizada de 1:50, qual a dimensão do objeto no desenho em cm?

Organizar o trânsito nas cidades é um grande desafio, sobretudo nos médios e grandes centros urbanos. Interesses diversos, e muitas vezes conflitantes, devem ser analisados e ponderados pelo órgão competente, que deve fazer intervenções visando sempre a um sistema viário com fluidez e, principalmente, democrático e seguro. No Brasil, o Código de Trânsito (Lei nº. 9.503, de 23 de setembro de 1997) traz, no Anexo I, as definições que devem reger as classificações viárias adotadas pelas cidades brasileiras. A coluna da esquerda apresenta classificação viária e a da direita, seus conceitos. Segundo a lei, numere a coluna da direita de acordo com a da esquerda.

1. Via local
2. Via coletora
3. Via arterial
4. Via de trânsito rápido

( ) É destinada a receber e distribuir o trânsito que tenha necessidade de entrar ou sair das vias de trânsito rápido ou arteriais, possibilitando o trânsito dentro das regiões da cidade.
( ) É caracterizada por interseções em nível não semaforizadas, destinada apenas ao acesso local ou a áreas restritas.
( ) É caracterizada por acessos especiais com trânsito livre, sem interseções em nível, sem acessibilidade direta aos lotes lindeiros e sem travessia de pedestres em nível.
( ) É caracterizada por interseções em nível, geralmente controladas por semáforo, com acessibilidade aos lotes lindeiros e às vias secundárias e locais, possibilitando o trânsito entre as regiões da cidade.

Marque a sequência correta.

A faixa elevada para travessia de pedestres é um dispositivo implantado no trecho da pista onde o pavimento é elevado, conforme critérios e sinalização definidos na Resolução 738/18 CONTRAN, respeitando os princípios de utilização estabelecidos. A faixa elevada para travessia de pedestres deve atender ao projetotipo constante do ANEXO I dessa Resolução e apresentar dimensões mínimas. Sobre a temática, marque V para as afirmativas verdadeiras e F para as falsas.

( ) O comprimento da plataforma deve ser igual à largura da pista, garantidas as condições de drenagem superficial.
( ) A largura da plataforma deve ser no mínimo de 3,0m e no máximo de 5,0m, garantidas as condições de drenagem superficial. Larguras acima desse intervalo podem ser admitidas, desde que devidamente justificadas pelo órgão ou entidade executivo de trânsito.
( ) O comprimento das rampas deve ser igual ao da plataforma. A sua largura deve ser calculada de acordo com a altura da faixa elevada, com inclinação entre 3% e 15% a ser estabelecida por estudos de engenharia, em função da velocidade e composição do tráfego.
( ) A altura deve ser igual à altura da calçada, desde que não ultrapasse 15,0cm. Em locais em que a calçada tenha altura superior a essa medida, a concordância entre o nível da faixa elevada e o da calçada deve ser feita por meio de rebaixamento da última, conforme estabelecido na norma ABNT NBR 9050/2020.

Assinale a sequência correta.

A argamassa é uma mistura de areia, cimento e, em alguns casos, aditivos químicos. Ela é usada para diversas funções dentro da construção, como assentamento de tijolos e blocos, assentamento de pisos, impermeabilização e regularização de superfícies, e também para dar acabamento às superfícies. Considerando que ela é classificada como AC-I, AC-II, AC-III e AC-III E, cada uma delas pode atender melhor a um tipo de serviço. Sobre essa temática, analise as afirmativas a seguir.

I. A argamassa AC-I é comumente utilizada para o assentamento de revestimentos e pisos cerâmicos em ambientes internos. Pode ser utilizada tanto em áreas secas como em áreas molhadas, como banheiros e cozinhas.
II. A AC-II pode ser utilizada para revestimento externo de paredes e fachadas, pisos em áreas externas, assentamento de revestimento de piscinas de água fria e pisos cerâmicos industriais ou de área pública.
III. A argamassa AC-III é a menos aderente dentre os três tipos de argamassa. Por isso, é indicada para assentamento de revestimentos cerâmicos em fachadas, onde o risco de acidentes por queda das peças é maior, assentamento de revestimento em piscinas de água quente e sauna.
IV. A AC-III E é uma argamassa colante industrializada dos tipos I, II e III, com tempo em aberto estendido, ou seja, com maior tempo de cura.

Está correto o que se afirma em
