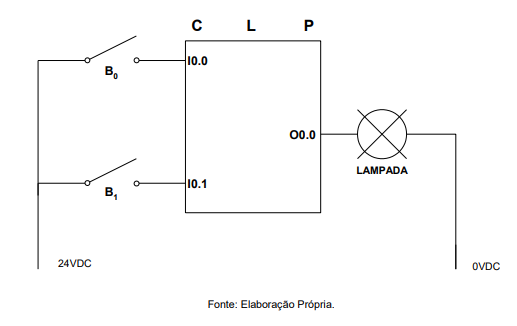

Considere as ligações feitas em um CLP (Controlador Lógico Programável), com duas botoeiras de pulso, B₁ e B₀ (normalmente abertas) nas entradas desse CLP. Uma lâmpada (LAMP) é ligada numa das saídas, conforme esquema representado a seguir.

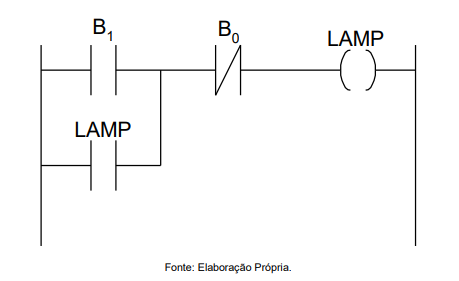

Sendo assim, um programa, para esse CLP, foi elaborado, conforme esquema a seguir







Analisando as ligações feitas no CLP e o programa elaborado, deve se concluir que, quando o programa estiver em operação, a lâmpada (LAMP) vai acender se acionar

Um dos EPI’s (Equipamento de Proteção Individual) que o profissional da área de elétrica deve utilizar são as luvas isolantes. A fabricação dessas luvas é regida pela NBR-10622, que estipula as condições de proteção a fim de garantir a segurança dos eletricistas. Estas luvas são divididas por classe (00, 0, 1, 2, 3 e 4). Para a segurança do eletricista que trabalha com baixa tensão, a luva de classe 00 atende. A luva classe 00 permite uma tensão máxima de uso em valor eficaz de

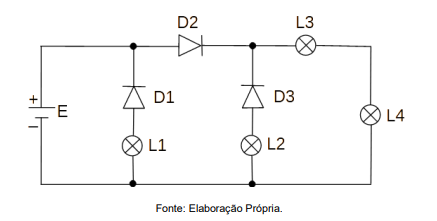

O circuito mostrado na figura abaixo é composto por uma fonte DC (E), três diodos (D1, D2 e D3) e por quatro lâmpadas (L1, L2, L3 e L4).






Se todos os dispositivos estiverem em condições normais de funcionamento e a fonte de alimentação tiver capacidade de atender as cargas distribuídas no circuito, acenderão apenas as lâmpadas

Existem muitos equipamentos de eletrônica de potência utilizados na indústria. O equipamento que é utilizado, exclusivamente, no controle de velocidade de um motor denomina-se

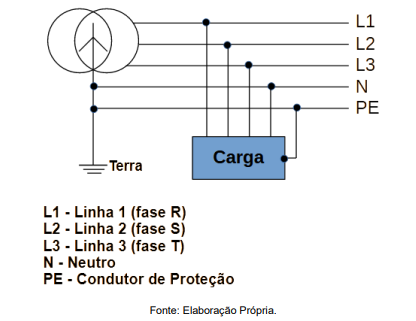

A NBR-5410 classifica os sistemas de distribuição em baixa tensão, em função das ligações à terra da fonte de alimentação e das massas, de acordo com uma simbologia constituída de 2 ou 3 ou, eventualmente, 4 letras: TT, TN (podendo ser TN-S, TN-C ou TN-CS) e IT. Essas simbologias são representadas por esquemas, conforme o da figura a seguir.







Analisando as ligações do condutor de proteção, condutor neutro e a carga, esse esquema de aterramento representa o

As tensões nominais e a frequência de operação de um sistema de distribuição primária de média e baixa tensão podem variar de acordo com a região, estado ou município. No Rio Grande do Norte (sistema COSERN), essas tensões nominais e frequência são, respectivamente,

Num sistema elétrico, tem-se as etapas de geração, transmissão e distribuição de energia elétrica. Sendo assim, a etapa da geração

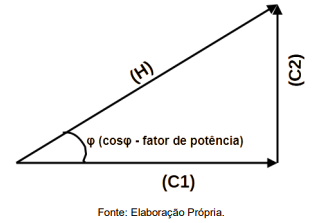

Na figura abaixo, está representado um triângulo de potência. A hipotenusa está indicada pela letra (H) e os dois catetos pelas letras (C1) e (C2).

Observando esse triângulo, identifica-se o conjunto de três grandezas:

Os interruptores paralelos também são conhecidos como chave hotel ou ainda three-way. Sua função é de permitir

O aterramento elétrico em que é feita a ligação à terra de um dos condutores do sistema (em geral o neutro para manter o equilíbrio entre as fases) é conhecido como aterramento
