São diversos os elementos que podem compor uma instalação elétrica residencial. Entre eles, estão interruptores, tomadas, pontos de iluminação, condutores, eletrodutos, quadros de distribuição e caixas de passagem. Por isso, é muito importante que todo profissional, que lida com projetos elétricos, saiba ler, interpretar e representar esses elementos em planta baixa por meio da simbologia dos elementos. Sendo assim, avalie o símbolo a seguir.





Este símbolo é utilizado para representar

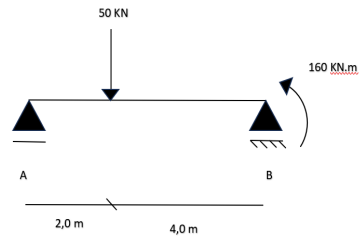

Avalie a estrutura isostática a seguir.

As reações de apoio nos pontos A e B são, respectivamente,

O levantamento topográfico é utilizado para conhecimento geral de um determinado terreno (relevo, limites, confrontantes, área, localização, amarração e posicionamento). Além disso, esse estudo visa buscar informações sobre o terreno, destinadas a estudos preliminares de projetos, a anteprojetos ou projetos básicos e a projetos executivos. Dessa forma, a representação altimétrica, por uma linha contínua, dos pontos com a mesma cota ou altitude ortométrica ou altitude normal denomina-se

Em consulta a um projeto de drenagem, o técnico em edificações deparou-se com o detalhamento da armação de uma nervura de uma caixa coletora, como mostra a figura abaixo.





Assim, considerando que o peso unitário da ferragem de diâmetro 8,0 mm e 5,00 mm são, respectivamente, 0,40 Kg/m e 0,16 Kg/m; e que a caixa coletora apresenta 4 nervuras, o técnico em edificações deve concluir que o peso total, em kg, da armação, nesse elemento estrutural, é igual a

Em um projeto de sistema de abastecimento de água, a tubulação compreendida entre a rede pública de abastecimento de água e a extremidade a montante do alimentador predial ou da rede predial de distribuição denomina-se

A curva ABC é um importante instrumento de gestão de obra. Também chamada de Teorema de Pareto, é um método utilizado para diferentes funções econômicas e gerenciais ao longo dos anos. O método surgiu nas mãos do economista italiano Vilfredo Pareto. O uso da curva ABC na construção civil garante que o processo de estruturação de um orçamento seja otimizado e aproveite ao máximo os recursos disponíveis. De acordo com o Teorema de Pareto, quando aplicado à construção civil,

Para a realização de um estudo de viabilidade de uma obra em um determinado terreno, o engenheiro e o técnico em edificações solicitaram a programação de sondagens de simples reconhecimento dos solos destinada à elaboração de projetos geotécnicos para construção do futuro prédio. Sabendo-se que ainda não há disposição de projetos arquitetônicos bem como a disposição em planta desse prédio, o técnico em edificações, com base na norma 8036:1983 (Programação de Sondagens de Simples Reconhecimento dos Solos para Fundações de Edifícios), verificou que devem ser realizadas, no mínimo,

O cimento Portland é um ligante hidráulico obtido pela moagem do clínquer Portland, ao qual se acrescenta, durante a fabricação, a quantidade necessária de adições nos teores estabelecidos por norma. Para a execução de determinado serviço estrutural de uma obra, o engenheiro solicitou ao técnico de edificações a aquisição de um cimento Portland que, em um dia de idade, apresentasse resistência igual ou superior a 14 MPa, além de ser resistente a sulfatos. Assim, o técnico concluiu que deveria solicitar a aquisição de cimento Portland

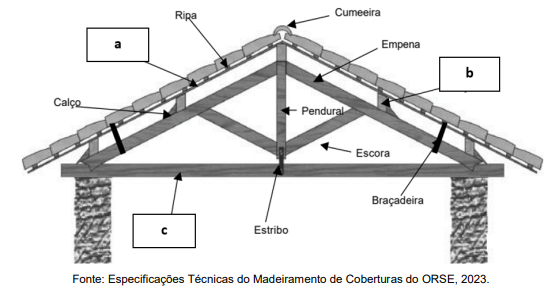

Ao consultar um projeto de cobertura de um prédio a ser construído, o técnico em edificações deparou-se com o desenho de detalhes e terminologia da treliça clássica (tesoura), conforme a figura a seguir.





Nesse caso, o técnico em edificações inferiu que os elementos indicados nos itens a, b, e c são, respectivamente,

Entende-se por "Limite de Tolerância", a concentração ou intensidade máxima ou mínima, relacionada com a natureza e o tempo de exposição ao agente, que não causará danos à saúde do trabalhador, durante a sua vida laboral. Conforme a Norma Regulamentadora NR 15 (Atividades e Operações Insalubres), são consideradas atividades ou operações insalubres as que se desenvolvem acima dos limites de tolerância. Dessa forma, considerando um trabalhador da construção civil, com jornada de trabalho de 8 horas por dia, exposto ao agente físico ruído do tipo contínuo ou intermitente ao longo de toda sua jornada de trabalho, o limite de tolerância para que tal atividade não seja considerada insalubre é,
