O módulo de Young de um material é a:

A linha de influência de um carregamento estático é usada para:

Considere as seguintes especificações para um motor de indução trifásico, com máximo de quilovolts-ampères por HP de 8,3, referente à letra de código G (valor extraído da tabela de letras de código NEMA, indicando os quilovolts-ampères por HP do valor nominal de partida de um motor). Qual é a corrente de partida desse motor?

20 HP 220 V

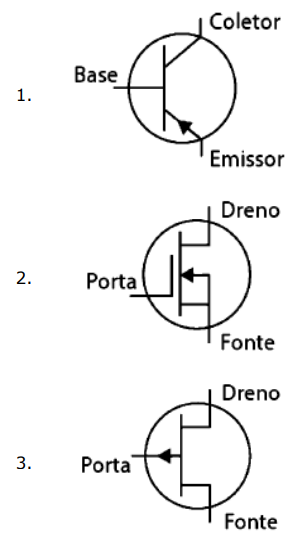

Relacione a Coluna 1 à Coluna 2, associando os símbolos esquemáticos usados para representar dispositivos semicondutores ativos às suas respectivas definições.

Coluna 1

Coluna 2

( ) MOSFET de canal n.

( ) JFET de canal n.

( ) Transistor PNP.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

Os Controladores Lógicos Programáveis (CLPS) são dispositivos que permitem o comando de máquinas e equipamentos de maneira simples e flexível, de forma a possibilitar alterações rápidas no modo de operá-los, por meio da aplicação de programas dedicados, armazenados em memória EPROM. Nesse contexto, analise as assertivas abaixo:

I. O processo de acoplamento obedece a uma hierarquia gerenciada por um software dedicado, atribuindo-se aos CLPs de processo a função de mestre, que se acoplam a um CLP de mesma capacidade ou, em geral, de menor capacidade, denominado escravo.

II. Os CLPs geralmente substituem, com grandes vantagens, os tradicionais comandos de máquinas e equipamentos, como botoeiras, chaves comutadoras, contatores e relés.

III. Em geral, os CLPs de 110/220 V são alimentados por um circuito monofásico a três condutores: fase, neutro e condutor de proteção associado à proteção do terra do sinal eletrônico, sendo que essa conexão é feita internamente ao equipamento.

IV. O controle de malha fechada é empregado nos processos de produção nos quais não se faz necessário comparar a variável controlada com um valor de referência pré-ajustado.

Quais estão corretas?

Segundo a NBR 5410, os métodos de referência são os métodos de instalação, indicados na IEC 60364-5-52, para os quais a capacidade de condução de corrente foi determinada por ensaio ou por cálculo. São eles:

1. A1: condutores isolados em eletroduto de seção circular embutido em parede termicamente isolante.

2. B1: cabos unipolares ou cabo multipolar sobre parede de madeira.

3. C: condutores isolados em eletroduto de seção circular sobre parede de madeira.

4. F: cabos unipolares espaçados ao ar livre.

5. G: cabos unipolares justapostos (na horizontal, na vertical ou em trifólio) ao ar livre.

O resultado da somatória dos números correspondentes às afirmações corretas é:

Displays LCDs regulares de baixo custo representam as grandezas com um fundo de escala do tipo 1999 (2000 contagens). Nesse caso, diz-se que esse instrumento é 3½ dígitos. Caso o fundo de escala seja 19999 (20000 contagens), diz-se que o instrumento é 4½ dígitos (Balbinot, 2010). Considerando uma leitura de 2,2 V em um voltímetro de 3½ dígitos na escala de 20 V, o visor apresentará qual valor em seu display?

Sobre alguns critérios estabelecidos pela NBR 5419-4 para uma equipotencialização eficiente, são regras de instalação importantes:

I. DPS devem ser instalados de tal forma que utilizem as conexões mais curtas possíveis à barra de equipotencialização e também aos condutores vivos, de forma a minimizar as quedas de tensão capacitivas.

II. Barras de equipotencialização devem ser conectadas ao sistema de aterramento por rota mais curta e retilínea possível.

III. A base para todas as medidas de equipotencialização é uma baixa impedância da rede a ser equipotencializada.

IV. No lado protegido do circuito (após o DPS), os efeitos de indução mútua devem ser minimizados por meio do aumento da área do laço ou pela utilização de cabos blindados ou dutos blindados.

Quais estão corretas?

O sistema de tensão trifásico é caracterizado pelo fato de que cada tensão de fase tem o mesmo valor máximo, mas é defasado no tempo das outras grandezas de fase por ____ elétricos. Frequentemente, a tensão de um gerador elétrico é limitada, por considerações físicas, a ____. A transmissão de grandes quantidades de energia elétrica por distâncias consideráveis nessas tensões relativamente baixas acarretaria grandes perdas, tornando o sistema impraticável. A solução tradicional é introduzir transformadores entre o gerador e as linhas de transmissão para elevar a tensão para níveis em que as perdas na linha sejam toleráveis. Frequentemente, a tensão de transmissão é elevada a um nível de ____ ou acima, por meio de transformadores.

Assinale a alternativa que preenche, correta e respectivamente, as lacunas do trecho acima.

Os campos magnéticos constituem o mecanismo fundamental pelo qual a energia é convertida de uma forma em outra nos motores, geradores e transformadores. Três fundamentos descrevem como os campos magnéticos são usados nesses dispositivos. Nesse sentido, relacione a Coluna 1 à Coluna 2, associando cada fundamento às suas características.

Coluna 1

1. Fundamento da ação de transformador.

2. Fundamento da ação de motor.

3. Fundamento da ação de gerador.

Coluna 2

( ) Um fio movendo-se na presença de um campo magnético tem uma tensão induzida nele.

( ) Um fio condutor de corrente, na presença de um campo magnético, tem uma força induzida nele.

( ) Um campo magnético variável no tempo induzirá uma tensão em uma bobina se esse campo passar através dessa bobina.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:
