A Norma Brasileira ABNT (Associação Brasileira de Normas Técnicas) “NBR 5410/2008 – Instalações elétricas de baixa tensão” prescreve critérios para dimensionamento das cargas de iluminação dos circuitos de edifícios habitacionais de acordo com o tamanho da área de cada cômodo ou dependência. Quanto ao valor mínimo da potência aparente para carga de iluminação de um cômodo de 10 m² (metros quadrados) de um local de habitação, assinale a alternativa correta.

Uma variável aleatória contínua X tem distribuição normal com parâmetros μ (média) e σ (variância) se sua função densidade é expressa por:

!$ f\left(x\right)=\dfrac{1}{\sigma\sqrt{2\pi}}e^{^{-\dfrac{\left(x-\mu\right)^2}{2\sigma}}} !$ , para -∞ < x < ∞.

A função da densidade normal tem o formato de “sino”:

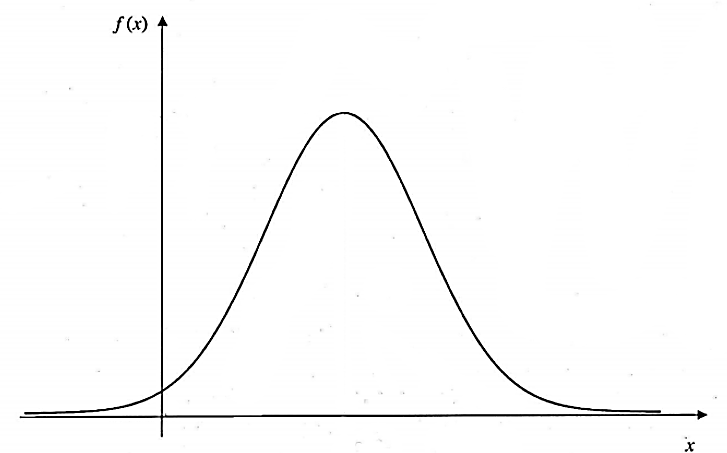

Figura: densidade Normal.

Com relação à função densidade normal, analise as afirmativas abaixo e dê valores Verdadeiro (V) ou Falso (F).

( ) f(x) é simétrica em relação à σ

( ) f(x)→ ∞ quando x→±∞

( ) f’(x) = 0 e f’’(x) < 0 para x = σ

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

De acordo com a Norma Brasileira ABNT (Associação Brasileira de Normas Técnicas) “NBR 8160/1999 – Sistemas prediais de esgoto sanitário – Projeto e execução”, o Diâmetro Nominal (DN) das tubulações de um subsistema de coleta e transporte de esgoto sanitário tem valores mínimos a serem adotados para ramais de descarga para cada tipo de aparelho sanitário. Assinale a alternativa que apresenta corretamente o DN mínimo padrão para o ramal de esgoto de bacias sanitárias.

Para cálculo de dimensionamento de armadura passiva em projetos de estruturas de concreto armado nos estados-limite de serviço e último, pode-se usar o diagrama simplificado a seguir, válido para intervalos de temperatura entre –20°C (graus Celsius) e 150°C (graus Celsius). Observe o gráfico abaixo expresso na Norma Brasileira ABNT (Associação Brasileira de Normas Técnicas) “NBR 6118/2014 – Projeto de estruturas de concreto - Procedimento”.

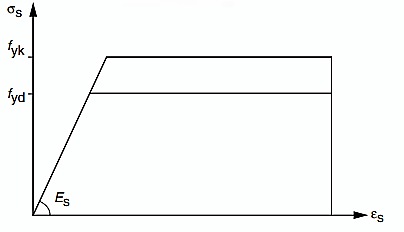

Figura: Diagrama para aços de armadura passiva.

Com relação a este diagrama, analise as afirmativas abaixo e dê valores Verdadeiro (V) ou Falso (F).

( ) O gráfico representa um diagrama tensão-deformação.

( ) Nas ordenadas, estão marcadas a resistência característica ao escoamento, f_yk, e resistência de cálculo ao escoamento, f_yd.

( ) Es representa o módulo de elasticidade do aço de armadura passiva.

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

De acordo com a Norma Brasileira ABNT (Associação Brasileira de Normas Técnicas) “NBR 8160/1999 – Sistemas prediais de esgoto sanitário – Projeto e execução”, os trechos horizontais de tubulação de um sistema de coleta e transporte de esgoto sanitário devem possibilitar o escoamento de efluentes por gravidade. Para tanto, recomendações e exigências de valores de declividade são expressas. Com relação a estes valores de declividade, assinale a alternativa incorreta.

Leia abaixo um trecho da Norma Brasileira ABNT (Associação Brasileira de Normas Técnicas) “NBR 8160/1999 – Sistemas prediais de esgoto sanitário – Projeto e execução” que expressa a definição de uma unidade muito utilizada no dimensionamento de tubulações sanitárias.

“_____: fator numérico que representa a contribuição considerada em função da utilização habitual de cada tipo de aparelho sanitário.”

Assinale a alternativa que preencha corretamente a lacuna.

O software AutoCad é amplamente usado para projetos na Engenharia Civil. Com relação aos comandos e atalhos que podem ser usados no programa, assinale a alternativa incorreta.

As sondagens de reconhecimento à percussão (com SPT – Standart Penetration Test) são, de acordo com a Norma Brasileira ABNT (Associação Brasileira de Normas Técnicas) “NBR 6122/2010 – Projeto e execução de fundações”, indispensáveis para a construção de qualquer edificação, visando investigação geotécnica do local. Com relação aos 3 critérios padrões de paralisação do processo de perfuração do solo expressos na Norma Brasileira ABNT “NBR 6484/2001 - Solo - Sondagens de simples reconhecimentos com SPT - Método de ensaio”, analise as afirmativas abaixo e dê valores Verdadeiro (V) ou Falso (F).

( ) Quando se obtiver 30 golpes para penetração dos 15 cm (centímetros) iniciais do amostrador-padrão em 3 m (metros) sucessivos, paralisa-se a perfuração.

( ) Quando se obtiver 50 golpes para penetração dos 30 cm (centímetros) iniciais do amostrador-padrão em 4 m (metros) sucessivos, paralisa-se a perfuração.

( ) Quando se obtiver 80 golpes para penetração dos 65 cm (centímetros) iniciais do amostrador-padrão em 5 m (metros) sucessivos, paralisa-se a perfuração.

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

Em um conjunto de plantas de uma floricultura, sabe-se que 90% delas possuem apenas folhas verdes, enquanto 10% delas, apenas folhas vermelhas. Sabe-se, também, que 40% das plantas que têm folhas verdes têm espinhos, e que 10% daquelas que têm folhas vermelhas também têm espinhos. Analise as afirmativas abaixo e dê valores Verdadeiro (V) ou Falso (F).

( ) A probabilidade de uma planta da floricultura escolhida ao acaso ter espinhos é igual a 0,370.

( ) A probabilidade de uma planta que tem espinhos escolhida ao acaso ser vermelha é igual a aproximadamente 0,010.

( ) A probabilidade de uma planta que tem espinhos escolhida ao acaso ser verde é igual a aproximadamente 0,973.

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

Sobre a (NBR 5410/2008) – Instalações elétricas de baixa tensão, analise as afirmativas abaixo e dê valores de Verdadeiro (V) ou Falso (F).

( ) O princípio fundamental de garantia de segurança expressa que, para que haja proteção contra choques elétricos nas instalações elétricas de baixa tensão, as partes vivas perigosas não devem ser acessíveis, e as massas ou partes condutivas acessíveis não devem oferecer perigo em condições normais ou em caso de falha.

( ) A regra geral para garantir proteção contra choques elétricos é que o princípio fundamental seja assegurado pelo provimento de proteção básica e de proteção supletiva.

( ) Proteção básica é um meio destinado a impedir contato entre partes vivas em condições normais.

( ) Proteção supletiva é um barramento destinado a servir de via de interligação de todos os elementos incluíveis na equipotencialização principal.

Assinale a alternativa que apresenta a sequência correta de cima para baixo.
