As sondagens de reconhecimento à percussão (com SPT – Standart Penetration Test) são, de acordo com a Norma Brasileira ABNT (Associação Brasileira de Normas Técnicas) “NBR 6122/2010 – Projeto e execução de fundações”, indispensáveis para a construção de qualquer edificação, visando investigação geotécnica do local. Com relação aos 3 critérios padrões de paralisação do processo de perfuração do solo expressos na Norma Brasileira ABNT “NBR 6484/2001 - Solo - Sondagens de simples reconhecimentos com SPT - Método de ensaio”, analise as afirmativas abaixo e dê valores Verdadeiro (V) ou Falso (F).

( ) Quando se obtiver 30 golpes para penetração dos 15 cm (centímetros) iniciais do amostrador-padrão em 3 m (metros) sucessivos, paralisa-se a perfuração.

( ) Quando se obtiver 50 golpes para penetração dos 30 cm (centímetros) iniciais do amostrador-padrão em 4 m (metros) sucessivos, paralisa-se a perfuração.

( ) Quando se obtiver 80 golpes para penetração dos 65 cm (centímetros) iniciais do amostrador-padrão em 5 m (metros) sucessivos, paralisa-se a perfuração.

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

Em um conjunto de plantas de uma floricultura, sabe-se que 90% delas possuem apenas folhas verdes, enquanto 10% delas, apenas folhas vermelhas. Sabe-se, também, que 40% das plantas que têm folhas verdes têm espinhos, e que 10% daquelas que têm folhas vermelhas também têm espinhos. Analise as afirmativas abaixo e dê valores Verdadeiro (V) ou Falso (F).

( ) A probabilidade de uma planta da floricultura escolhida ao acaso ter espinhos é igual a 0,370.

( ) A probabilidade de uma planta que tem espinhos escolhida ao acaso ser vermelha é igual a aproximadamente 0,010.

( ) A probabilidade de uma planta que tem espinhos escolhida ao acaso ser verde é igual a aproximadamente 0,973.

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

Sobre a (NBR 5410/2008) – Instalações elétricas de baixa tensão, analise as afirmativas abaixo e dê valores de Verdadeiro (V) ou Falso (F).

( ) O princípio fundamental de garantia de segurança expressa que, para que haja proteção contra choques elétricos nas instalações elétricas de baixa tensão, as partes vivas perigosas não devem ser acessíveis, e as massas ou partes condutivas acessíveis não devem oferecer perigo em condições normais ou em caso de falha.

( ) A regra geral para garantir proteção contra choques elétricos é que o princípio fundamental seja assegurado pelo provimento de proteção básica e de proteção supletiva.

( ) Proteção básica é um meio destinado a impedir contato entre partes vivas em condições normais.

( ) Proteção supletiva é um barramento destinado a servir de via de interligação de todos os elementos incluíveis na equipotencialização principal.

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

No programa Excel do Pacote Office da Microsoft, pode-se ajustar de forma rápida as fórmulas de várias células ao longo de uma linha ou de uma coluna, posicionando o ponteiro do mouse no canto inferior direito da célula que contém a fórmula, clicando com o botão esquerdo do mouse, mantendo-o pressionado e arrastando para o sentido desejado, e soltando na última célula. Assim o Excel distribuirá a fórmula variando-a de acordo com as colunas ou com as linhas percorridas.

Figura: Tabela do Excel.

No exemplo acima, deseja-se fazer, nas células “B2”, “B3” e “B4”, as somas “’B1’ mais ‘A2’”, “’B1’ mais ‘A3’”, e “’B1’ mais ‘A4’”, respectivamente. Para tanto, uma fórmula será usada em “B2” e será arrastada para “B3” e “B4”. Assinale a alternativa que apresenta a fórmula correta.

Leia abaixo um trecho da Norma Técnica da ABNT (Associação Brasileira de Normas Técnicas) “NBR 5626/1998 – Instalação predial de água fria”, referente ao dimensionamento de tubulações de instalações prediais para abastecimento de água fria.

“As tubulações devem ser dimensionadas de modo que a velocidade da água, em qualquer trecho de tubulação, não atinja valores superiores a ______.”

Assinale a alternativa que preencha corretamente a lacuna.

Para haver bom funcionamento de um sistema elétrico predial, os circuitos terminais devem ser devidamente individualizados pela função dos equipamentos alimentados. Com relação às prescrições expressas na Norma Brasileira ABNT (Associação Brasileira de Normas Técnicas) “NBR 5410/2008 – Instalações elétricas de baixa tensão”, analise as afirmativas abaixo e dê valores Verdadeiro (V) ou Falso (F).

( ) Devem ser previstos circuitos terminais distintos para pontos de iluminação e para pontos de tomada.

( ) Para cada ponto de TUE (Tomada de Uso Específico) deve ser previsto circuito exclusivo.

( ) Devem ser previstos circuitos independentes para equipamentos com corrente nominal superior a 50 A (Amperes).

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

Um Engenheiro Civil precisa fazer um trabalho de locação de pontos e dispõe das coordenadas de 3 pontos em um sistema topográfico local, no qual a direção e o sentido do semi-eixo “y” positivo coincidem com a direção e o sentido do Norte. Os pontos são chamados de A, B e C, e possuem as coordenadas, em metros, (100,000 m; 100,000 m), (200,000 m; 100,000 m) e (200,000 m; 0,000 m), respectivamente. Os pontos A e B já estão locados. Para locar o ponto C, o Engenheiro estacionou uma estação total no ponto B, visou ré em A, abriu um ângulo horário α, e fixou uma distância D.

Quanto ao ângulo horário α e a distância D, respectivamente, assinale a alternativa correta.

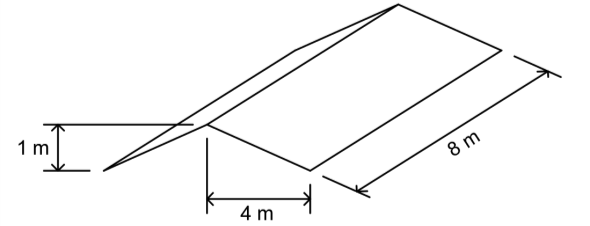

A figura a seguir representa um telhado de duas águas e suas dimensões.

Figura: Telhado de duas águas e suas dimensões em m (metros).

Para o cálculo de drenagem da vazão de água da chuva que cai sobre o telhado, a Norma Técnica da ABNT (Associação Brasileira de Normas Técnicas) “NBR 10844/1989 – Instalações prediais de águas pluviais” prescreve uma área de contribuição correspondente a cada uma das duas superfícies inclinadas, apresentadas na figura. Assinale a alternativa que apresenta corretamente o valor desta área.

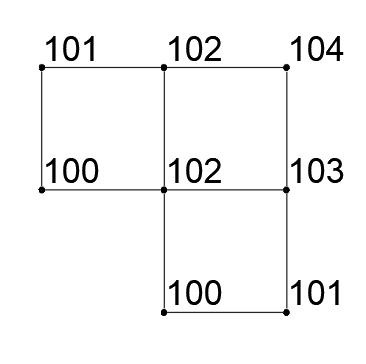

A figura abaixo representa um terreno com 8 pontos demarcados e suas cotas indicadas em metros. Os 8 pontos formam 3 quadrados cujas áreas são iguais.

Figura: Pontos de um terreno com cotas em m (metros).

Sobre a cota de passagem, em metros, calculada através do método das alturas ponderadas, assinale a alternativa correta.

Leia abaixo um trecho da Norma Técnica da ABNT (Associação Brasileira de Normas Técnicas) “NBR 6122/2010 - Projeto e execução de fundações”.

“As Estacas _____ são executadas enchendo-se de concreto perfurações previamente executadas no terreno, através da cravação de tubo de ponta fechada, recuperado e possuindo base alargada. Este fechamento pode ser feito no início da cravação do tubo ou em etapa intermediária, por meio de material granular ou peça pré-fabricada de aço ou de concreto.”

Assinale a alternativa que preencha corretamente a lacuna.
