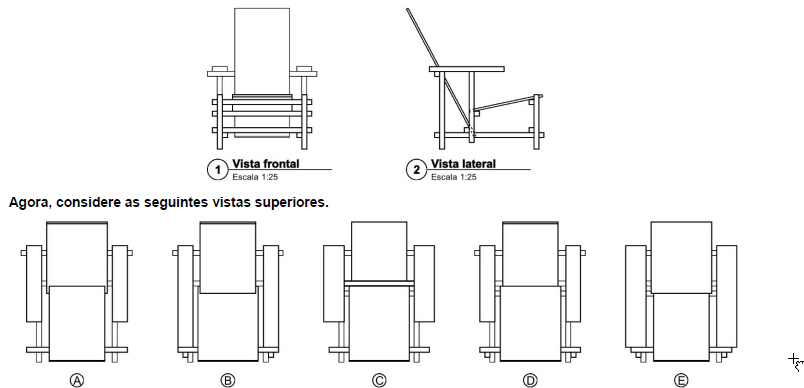

Abaixo são apresentadas as vistas frontal e lateral da cadeira Red and Blue, concebida pelo arquiteto Gerrit Thomas Rietveld. Sobre a estrutura da cadeira são presos dois planos, que formam o assento e o encosto.

Assinale a alternativa que apresenta a vista superior que corresponde às vistas frontal e lateral dadas acima.

Em relação à execução de levantamento topográfico, considere as seguintes afirmativas:

1. Curvas de nível são linhas que ligam pontos na superfície do terreno e têm a mesma cota.

2. Erro de graficismo é o erro máximo admissível na elaboração de desenho topográfico para lançamento de pontos e traçados de linhas, com o valor de 0,2 mm, que equivale a duas vezes a acuidade visual.

3. Rumo de uma linha é o ângulo horizontal entre a direção norte-sul e a linha, medido a partir do norte ou do sul na direção da linha, porém não ultrapassando 90º.

4. Princípio da vizinhança é a regra que estabelece que cada ponto novo determinado deve ser amarrado ou relacionado a todos os pontos já determinados, para que haja uma otimização da distribuição dos erros.

Assinale a alternativa correta.

Com relação a terraplenagem, drenagem urbana e saneamento, identifique como verdadeiras (V) ou falsas (F) as seguintes afirmativas:

( ) Empolamento é um fenômeno físico característico dos solos, pelo qual o material experimenta uma expansão volumétrica ao ser escavado, devido à introdução de ar nos vazios.

( ) Material de 1ª categoria compreende os materiais com resistência ao desmonte mecânico equivalente à rocha não alterada, cujas extração e redução, a fim de possibilitar o carregamento, processam-se com o emprego contínuo de explosivos.

( ) Bacias de detenção são reservatórios de armazenamento de curto período, capazes de reduzir o pico do hidrograma das cheias através do armazenamento temporário de parte do volume escoado.

( ) Bacias de retenção são reservatórios de amortecimento de cheias, nos quais o escoamento de um evento de cheia é armazenado e não é descarregado no sistema de drenagem a jusante durante o evento.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.
