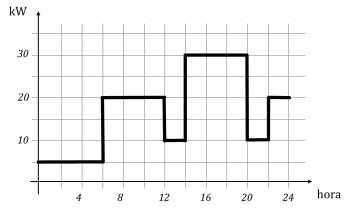

O comportamento diário da demanda em uma determinada instalação industrial está representado na figura.




Marque a alternativa que apresenta o valor correto da energia consumida por esta indústria no período de 30 dias, em quilowatts-hora.

A norma ABNT NBR 5410:2004 - Instalações elétricas de baixa tensão estabelece as condições que devem satisfazer as instalações elétricas de baixa tensão, a fim de garantir a segurança de pessoas e animais, o funcionamento adequado da instalação e a conservação dos bens. Tendo como base o estabelecido nesta norma, marque a afirmativa incorreta.

Considere um transformador abaixador trifásico com potência de 100kVA e impedância de 0,2pu. A tensão no primário deste transformador é de 5kV e, no secundário é de 0,5kV. Assinale a alternativa de apresenta a impedância no lado de alta deste transformador.

Uma empresa comercializadora de materiais elétricos usa a seguinte codificação para identificar dois dos produtos vendidos por ela:

• Tipo 01 – mini disjuntor termomagnético 3kA curva B bipolar 16 A.
• Tipo 02 – mini disjuntor termomagnético 3kA curva B monopolar 6 A.
Ocorre que numa determinada data foram realizadas duas entregas no almoxarifado da empresa com estes produtos. Entretanto os formulários de entrada de materiais não foram preenchidos corretamente, indicando apenas que na Carga A foram entregues 300 unidades do disjuntor do Tipo 01 e 200 unidades do disjuntor do Tipo 02 com um custo total de R$ 9100,00 e na Carga B foram entregues 120 unidades do disjuntor do Tipo 01 e 500 unidades do disjuntor do Tipo 02, a um custo total de R$ 8260,00. Considerando que os valores unitários dos disjuntores permanecem constantes no período considerado, determinar o custo total para uma encomenda de 50 unidades do disjuntor do Tipo 01 e 60 unidades do disjuntor do tipo 02.

A velocidade média de escoamento da água nas tubulações de instalações hidráulicas prediais normalmente se situa entre 0,5 m/s e 2,0 m/s. Se, por exemplo, temos um escoamento de água a 1,0 m/s em um tubo com diâmetro interno de 50 mm, numa temperatura de 20°C, considerando que a viscosidade cinemática da água é v_cn = 1,0 × 10⁻⁶ m²/s. , pode-se afirmar sobre este escoamento que

A figura representa um circuito alimentado por uma fonte de tensão senoidal cujo regime permanente para a tensão é dado por 400 ∙ cos (2000∙t + 45°)V. Considerando o resistor de 80Ω, o indutor de 20 mH e o capacitor de 5 µF.





Dados:
arctg (0,75) = 36,87°. arctg (-0,75) = -36,87°.
Determinar a corrente de regime permanente i.

O físico alemão Gustav Robert Kirchhoff (1824-1887) enunciou leis conhecidas como lei de Kirchhoff para corrente (LKC) e lei de Kirchhoff para tensão (LKT), as quais, empregadas em conjunto com a lei de Ohm, proporcionam um conjunto poderoso para a análise de circuitos.

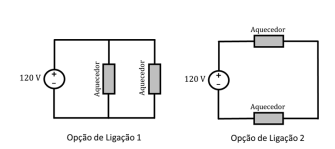

As leis de Kirchhoff podem ser empregadas para a determinação de valores que permitem a melhor solução para o problema de aquecimento de um recinto empregando-se aquecedores elétricos: considere que estão disponíveis dois aquecedores, cada um especificado com 1800 W e 120 V, para aquecimento de um ambiente.





Sendo consideradas as duas opções apresentadas para a ligação dos aquecedores, marque a alternativa correta.

A maioria dos dispositivos que produzem potência opera em alguma forma de ciclo, sendo o estudo desses ciclos uma área de grande importância na engenharia. Ocorre que os ciclos reais apresentam um alto nível de complexidade, o que faz com que o estudo analítico de um ciclo não seja factível. Por isso, no estudo desses ciclos são feitas algumas idealizações – eliminando-se as irreversibilidades e chegando-se ao que se conhece por ciclo ideal. Um destes ciclos ideais é o Ciclo de Carnot, composto de quatro processos totalmente reversíveis – sendo o ciclo mais eficiente que se pode executar entre uma fonte de energia térmica a uma temperatura T_H e um sumidouro à temperatura T_L. A figura representa o diagrama P-v desse ciclo.





Considere uma máquina de Carnot que opere entre reservatórios de temperatura com 150°C e 10°C, respectivamente. Determinar a eficiência dessa máquina.

Em um experimento realizado num laboratório de pesquisas em eletricidade, foi feito o cálculo do valor da capacitância de um capacitor de placas paralelas, construído com placas quadradas de dimensões de 15 cm x 15 cm, separadas entre si por 1,5 mm. Como dielétrico foi empregado um material cuja permissividade relativa é de 5000. O valor da capacitância calculado, usando a constante dielétrica absoluta para o vácuo de ε₀ = 8,85 ∙ 10^-12 F/m, será
