Prova Completa: Técnico de Eletrotécnica (Pref. Farroupilha-RS - FUNDATEC

2632892 Ano: 2023
Disciplina: Direito Penal
Banca: FUNDATEC
Orgão: Pref. Farroupilha-RS

Provas:

Técnico de Eletrotécnica
Provas ×

Legislação EspecialLei 11.340/2006: Lei Maria da Penha

De acordo com a Lei Maria da Penha, a política pública que visa coibir a violência doméstica e familiar contra a mulher terá como diretriz a implementação de atendimento policial especializado para as mulheres, em particular nas Delegacias de:

Provas

Questão presente nas seguintes provas

2632786 Ano: 2023
Disciplina: Engenharia Elétrica
Banca: FUNDATEC
Orgão: Pref. Farroupilha-RS

Provas:

Técnico de Eletrotécnica
Provas ×

Sistemas Elétricos de PotênciaDistribuição de Energia Elétrica

Dimensione corretamente o cabeamento e o disjuntor de proteção de um banheiro de quarto de hotel na capital com a seguinte configuração:

• 1 um chuveiro elétrico de 6000W (bifásico), uma torneira de água quente de 4400W (bifásico).
• 2 luminárias de 120W cada, uma no espelho do lavatório, outra no teto do banheiro.
• 2 tomadas de energia, uma de 100W simples no lavatório (considere potência variável até 1000W, devido ao uso de secadores de cabelo), outra de 5000W (bifásico, espera para uma banheira).

Para fins de cálculo, considere tensão de 120V para circuitos monofásicos, e 220V para circuitos bifásicos.

A

Um circuito para todas as cargas de força, iluminação e painéis, cabo antichama de 4 mm2 e disjuntor bifásico de 75 A.

B

Um circuito para o chuveiro elétrico, cabo antichama de 2,5 mm2 e disjuntor bifásico de 30 A. Um circuito para a torneira de água quente, cabo antichama de 2,5 mm2 e disjuntor bifásico de 25A. Um circuito para a espera da banheira, cabo antichama de 2,5 mm2 e disjuntor bifásico de 25A. Um circuito de força para tomada, cabo antichama de 2,5 mm2, disjuntor monofásico de 10A. Um circuito de iluminação, cabo antichama de 1,5 mm2, disjuntor monofásico de 5A.

C

Um único circuito para o chuveiro elétrico e para a torneira de água quente, cabo antichama de 2,5 mm2 e disjuntor bifásico de 50A. Um circuito para a espera da banheira, cabo antichama de 2,5 mm2 e disjuntor bifásico de 25A. Um circuito de força para tomada, cabo antichama de 2,5 mm2, disjuntor monofásico de 15A. Um circuito de iluminação, cabo antichama de 1,5 mm2, disjuntor monofásico de 5A.

D

Um circuito para o chuveiro elétrico, cabo antichama de 2,5 mm2 e disjuntor bifásico de 30A. Um circuito para a torneira de água quente, cabo antichama de 2,5 mm2 e disjuntor bifásico de 25A. Um circuito para a espera da banheira, cabo antichama de 2,5 mm2 e disjuntor bifásico de 25A. Um circuito único para a tomada e para a iluminação, cabo antichama de 1,5 mm2, disjuntor monofásico de 20A.

E

Um circuito para o chuveiro elétrico, cabo antichama de 1,5 mm2 e disjuntor bifásico de 30A. Um circuito para a torneira de água quente, cabo antichama de 1,5 mm2 e disjuntor bifásico de 30A. Um circuito para a espera da banheira, cabo antichama de 1,5 mm2 e disjuntor bifásico de 30A. Um circuito de força para tomada, cabo antichama de 1,5 mm2, disjuntor monofásico de 30A. Um circuito de iluminação, cabo antichama de 1,5 mm2, disjuntor monofásico de 30A.

Provas

Questão presente nas seguintes provas

2632785 Ano: 2023
Disciplina: Engenharia Elétrica
Banca: FUNDATEC
Orgão: Pref. Farroupilha-RS

Provas:

Técnico de Eletrotécnica
Provas ×

Instalações Elétricas

Durante a reforma de um prédio onde não se tem acesso ao projeto elétrico, a alternativa para conhecer a instalação presente foi a de inspecionar os pontos de luz e caixas de passagem. Ao abrir uma caixa de passagem, localizada em um corredor entre duas salas, observa-se a seguinte situação:

• 2 cabos azul claro vindos do eletroduto do corredor e seguindo um para cada eletroduto direcionado para cada sala.
• 2 cabos verdes vindo do eletroduto do corredor e seguindo um para cada eletroduto direcionado para cada sala.
• 1 cabo preto vindo do eletroduto do corredor e seguindo para o eletroduto de uma das salas.
• 1 cabo vermelho vindo do eletroduto do corredor e seguindo para o eletroduto da outra sala.

Baseando-se na descrição acima, pode-se afirmar que existem:

A

Dois circuitos fase bifásicos, cabos azul e verde, e dois circuitos monofásicos, cabos vermelho e preto.

B

Seis circuitos monofásicos, cabos azul, verde, vermelho e preto.

C

Dois retornos, um para cada sala (cabos azuis), dois fios terra, um para cada sala (cabos verdes), um circuito fase para uma das salas (cabo preto), outro circuito fase para a outra sala (cabo vermelho).

D

Um circuito fase bifásico (cabos azuis), dois fios terra, um para cada sala (cabos verdes), um circuito fase para uma das salas (cabo preto), outro circuito fase para a outra sala (cabo vermelho).

E

Dois cabos de neutro, um para cada sala (cabos azuis), dois fios terra, um para cada sala (cabos verdes), um circuito fase para uma das salas (cabo preto), outro circuito fase para a outra sala (cabo vermelho).

Provas

Questão presente nas seguintes provas

2632784 Ano: 2023
Disciplina: Engenharia Elétrica
Banca: FUNDATEC
Orgão: Pref. Farroupilha-RS

Provas:

Técnico de Eletrotécnica
Provas ×

Instalações Elétricas

Um técnico necessita medir em campo a potência consumida por uma máquina CA monofásica, ligada adequadamente à instalação elétrica. De posse de um multímetro e de demais ferramentas e materiais, o técnico deve:

A

Selecionar no multímetro posição de medição de tensão em CA (Volts) e, operando no modo Voltímetro, conectar as ponteiras nos dois terminais de entrada de alimentação, medindo a queda de tensão na carga. Depois, desconectar o multímetro da carga, selecionar a posição de medição de corrente em CA (Amperes) e, operando no modo amperímetro, seccionar na entrada da máquina um dos cabos de alimentação e conectar as ponteiras entre o cabo de alimentação seccionado e a carga, medindo a corrente que flui durante a operação da máquina. Nessa situação, o multímetro está associado em série com a carga. De posse das medidas de tensão (V) e corrente (I), a potência medida será P = V x I.

B

Selecionar no multímetro posição de medição de tensão em CA (Volts) e, operando como Voltímetro, conectar as ponteiras nos dois terminais de entrada de alimentação, medindo a queda de tensão na carga. Depois, desconectar o multímetro da carga, selecionar a posição de medição de corrente em CA (Amperes) e, operando como amperímetro, seccionar na entrada da máquina um dos cabos de alimentação e conectar as ponteiras entre o cabo de alimentação seccionado e a carga, medindo a corrente que flui durante a operação da máquina. Nessa situação, o multímetro está associado em série com a carga. De posse das medidas de tensão (V) e corrente (I), a potência medida será P = V / I.

C

Selecionar no multímetro posição de medição de tensão em CA (Volts) e, operando como Voltímetro, conectar as ponteiras nos dois terminais de entrada, medindo a queda de tensão na carga. Depois, desconectar o multímetro da carga, selecionar a posição de medição de corrente em CA (Amperes) e, operando como amperímetro, conectar as ponteiras nos dois terminais de entrada de alimentação, medindo a corrente que flui durante a operação da máquina. De posse das medidas de tensão (V) e corrente (I), a potência medida será P = V x I.

D

Selecionar no multímetro posição de medição de tensão em CA (Volts) e, operando como Voltímetro, conectar as ponteiras nos dois terminais de entrada, medindo a queda de tensão na carga. Depois, desconectar o multímetro da carga, selecionar a posição de medição de corrente em CA (Amperes) e, operando como amperímetro, conecta as ponteiras nos dois terminais de entrada de alimentação, medindo a corrente que flui durante a operação da máquina. De posse das medidas de tensão (V) e corrente (I), a potência medida será P = V / I.

E

Selecionar no multímetro posição de medição de tensão em CA (Volts) e, operando como Voltímetro, seccionar na entrada da máquina um dos cabos de alimentação e conectar as ponteiras entre o cabo de alimentação seccionado e a carga, medindo a queda de tensão na carga. Nessa situação, o multímetro está associado em série com a carga. Depois, desconectar o multímetro da carga, selecionar a posição de medição de corrente em CA (Amperes) e, operando como amperímetro, seccionar na entrada da máquina um dos cabos de alimentação e conectar as ponteiras entre o cabo de alimentação seccionado e a carga, medindo a corrente que flui durante a operação da máquina. Nessa situação, o multímetro está associado em série com a carga. De posse das medidas de tensão (V) e corrente (I), a potência medida será P = V x I.

Provas

Questão presente nas seguintes provas

2632783 Ano: 2023
Disciplina: Engenharia Elétrica
Banca: FUNDATEC
Orgão: Pref. Farroupilha-RS

Provas:

Técnico de Eletrotécnica
Provas ×

Instalações ElétricasProjeto de Iluminação (Luminotécnica)

Um arquiteto responsável pela reforma de uma academia de esportes na capital encomendou um projeto elétrico em substituição às instalações elétricas antigas. Observe que o prédio recebe duas fases pela concessionária, assim, todo o sistema poderá ser monofásico (127V) ou bifásico (220V). O projeto arquitetônico atual consiste em dois vestiários, cada um com: 4 chuveiros elétricos de 6000W (bifásico), duas torneiras de água quente de 4400W (bifásico) 4 luminárias de 120W cada e 4 tomadas de 100W simples. A alternativa mais adequada para o projeto inicial do quadro de distribuição será:

A

Quatro circuitos bifásicos, dois circuitos para todos os chuveiros de ambos os vestiários (um circuito para cada vestiário), e dois circuitos para todas as tomadas e iluminação de ambos os vestiários (um circuito para iluminação e tomadas para cada). As torneiras elétricas não necessitam de alimentação elétrica.

B

Seis circuitos monofásicos (pois a academia é na capital), dois circuitos para todos os chuveiros de ambos os vestiários (um circuito para cada vestiário), dois circuitos para todas as torneiras elétricas de ambos os vestiários (um circuito para cada vestiário), e dois circuitos para todas as tomadas e iluminação de ambos os vestiários (um circuito para cada vestiário).

C

Quatorze circuitos monofásicos (pois a academia é na capital), 8 circuitos para todos os chuveiros de ambos os vestiários (um circuito destinado a cada chuveiro de cada vestiário), dois circuitos para todas as torneiras elétricas de ambos os vestiários (um circuito para cada vestiário), dois circuitos para todas as tomadas de ambos os vestiários (um circuito para cada vestiário) e, por último, dois circuitos para todas as luminárias de ambos os vestiários (um circuito para cada vestiário).

D

Dezesseis circuitos, 8 circuitos bifásicos para todos os chuveiros de ambos os vestiários (um circuito para cada chuveiro de cada vestiário), quatro circuitos bifásicos para todas as torneiras elétricas de ambos os vestiários (um circuito para cada torneira de cada vestiário), dois circuitos monofásicos para todas as tomadas de ambos os vestiários, pois a academia está na capital, os aparelhos que as utilizarão serão de 127V (um circuito para cada vestiário) e, por último, dois circuitos monofásicos para todas as luminárias de ambos os vestiários (um circuito para cada vestiário).

E

Dezesseis circuitos monofásicos (pois a academia é na capital), 8 circuitos para todos os chuveiros de ambos os vestiários (um circuito para cada chuveiro de cada vestiário), quatro circuitos para todas as torneiras elétricas de ambos os vestiários (um circuito para cada chuveiro de cada vestiário), dois circuitos para todas as tomadas de ambos os vestiários, pois a academia está na capital, os aparelhos que as utilizarão serão de 127V (um circuito para cada vestiário) e, por último, dois circuitos para todas as luminárias de ambos os vestiários (um circuito para cada vestiário).

Provas

Questão presente nas seguintes provas

2632782 Ano: 2023
Disciplina: Engenharia Elétrica
Banca: FUNDATEC
Orgão: Pref. Farroupilha-RS

Provas:

Técnico de Eletrotécnica
Provas ×

Circuitos ElétricosCircuitos CACircuitos Trifásicos

Uma ordem de serviço solicita o comparecimento de um técnico para instalação de um motor CA. Ao chegar ao local, as informações que constam na parte externa do motor dizem que se trata de um motor CA trifásico, com a recomendação de utilizar partida estrela-triângulo (informando tempo mínimo de partida), em sua operação de acionamento. Sobre essa situação, assinale a alternativa correta.

A

Ignorar a recomendação, pois não se aplica às instalações de motores elétricos no Brasil.

B

Verificar o ramal de entrada do prédio ou o quadro de entrada, pois a concessionária deverá fornecer alimentação trifásica. Em caso positivo, os terminais de alimentação do motor (6 terminais), deverão ser ligados em disjuntores trifásicos no quadro de comando, um para cada um dos terminais do motor.

C

Verificar o ramal de entrada do prédio ou o quadro de entrada, pois a concessionária deverá fornecer alimentação trifásica. Em caso positivo, os terminais de alimentação do motor (6 terminais) deverão ser ligados em uma contatora estrela-triângulo com temporizador (ajustar tempo de comutação de partida recomendado pelo fabricante) no quadro de comando.

D

Verificar o ramal de entrada do prédio ou o quadro de entrada, pois a concessionária deverá fornecer alimentação trifásica. Em caso positivo, os terminais de alimentação do motor (6 terminais) deverão ser ligados em uma contatora estrela-triângulo no quadro de comando (ignore o tempo de comutação de partida recomendado pelo fabricante, no Brasil esse tempo é pré-ajustado).

E

Não proceder com a execução do serviço, pois no Brasil é expressamente proibida a utilização desse tipo de motor. Alerte as autoridades locais.

Provas

Questão presente nas seguintes provas

2632781 Ano: 2023
Disciplina: Engenharia Elétrica
Banca: FUNDATEC
Orgão: Pref. Farroupilha-RS

Provas:

Técnico de Eletrotécnica
Provas ×

Instalações ElétricasProjeto de Iluminação (Luminotécnica)

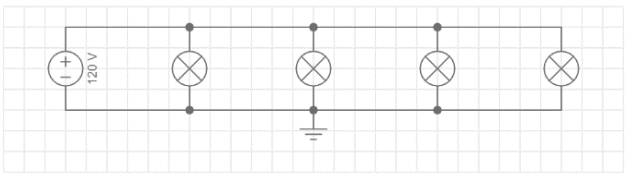

A figura abaixo representa o circuito de iluminação de um auditório e sua antessala, onde estão instaladas quatro luminárias a LED de 120W. Sobre isso, assinale a alternativa correta.
Enunciado 3265142-1

A

A potência total é a soma das cargas (cargas em potência sempre se somam), de valor 480W. A corrente total fornecida pela fonte é de 4 A.

B

A potência total é soma das cargas (cargas em potência sempre se somam), de valor 480W. A corrente total fornecida pela fonte é de 1 A (pois as cargas estão em paralelo).

C

A potência total consumida é de 120W (pois as cargas estão em paralelo), e a corrente total fornecida pela fonte é de 1 A.

D

A potência total consumida é de 120W (pois as cargas estão em paralelo), e a corrente total fornecida pela fonte é de 4 A.

E

A potência total consumida é de 120W/4 = 30W (pois as cargas estão em paralelo), e a corrente total fornecida pela fonte é de 0,25 A.

Provas

Questão presente nas seguintes provas

2632780 Ano: 2023
Disciplina: Engenharia Elétrica
Banca: FUNDATEC
Orgão: Pref. Farroupilha-RS

Provas:

Técnico de Eletrotécnica
Provas ×

Circuitos Elétricos

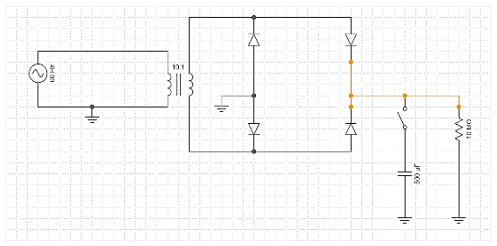

Observando o circuito da figura abaixo, pode-se afirmar que se trata de um:
Enunciado 3265141-1

Provas

Questão presente nas seguintes provas

2632779 Ano: 2023
Disciplina: Engenharia Elétrica
Banca: FUNDATEC
Orgão: Pref. Farroupilha-RS

Provas:

Técnico de Eletrotécnica
Provas ×

Circuitos Elétricos

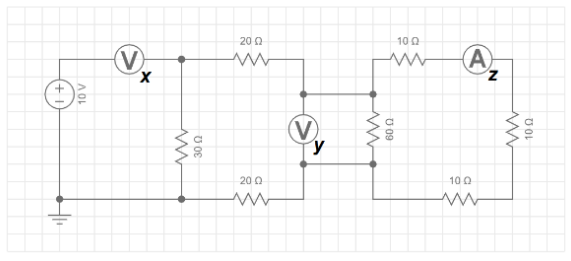

A figura abaixo apresenta um circuito que será montado em bancada para realização de medições elétricas. Observando a disposição dos instrumentos de medição, pode-se afirmar que:
Enunciado 3265140-1

A

Todos os instrumentos, voltímetros e o amperímetro estão ligados de forma incorreta.

B

O voltímetro V_yestá ligado incorretamente, pois deveria estar ligado em série ao resistor de 60 Ohms.

C

O voltímetro V_xe o amperímetro A_z estão ligados corretamente, pois instrumentos de medição elétrica devem sempre ser ligados em série no circuito.

D

O voltímetro V_y está ligado corretamente, pois voltímetros devem estar ligados em paralelo à carga na qual se quer medir a diferença de potencial. O Amperímetro A_zestá ligado corretamente, pois amperímetros devem ser ligados em série à carga na qual se quer medir o fluxo da corrente elétrica.

E

Os voltímetros V_xe V_y estão ligados corretamente, pois voltímetros podem ser ligados tanto em paralelo quanto em série à carga na qual se quer medir a diferença de potencial. O Amperímetro A_z está ligado corretamente, pois amperímetros devem ser ligados em série à carga na qual se quer medir o fluxo da corrente elétrica.
