Considere o perfil esquemático do corte de um maciço conforme representado abaixo:

As letras “a, b, c” apontam, respectivamente, para:

Dependendo do sistema construtivo, uma das etapas da obra pode contemplar a execução da alvenaria de tijolos e, consequentemente, esse serviço deve ser especificado, inclusive quanto à forma de colocação dos tijolos.

Assinale a alternativa que apresenta a nomenclatura dada à forma de colocação de tijolos representada na figura acima.

Os equipamentos de proteção individual (EPIs) estão relacionados ao tipo de risco que o usuário está exposto durante a jornada de trabalho. Por exemplo, o sistema individual de proteção de queda é formado por um dispositivo de ancoragem, um dispositivo de união e um cinturão paraquedista.

Quando o local não possui linha de vida, o dispositivo de união dentro deste sistema, que tem a função de conectar o trabalhador à estrutura ou servir de elo entre o cinturão paraquedista e um dispositivo de ancoragem, é denominado:

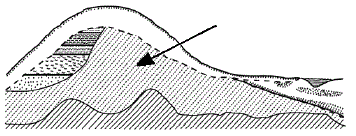

As regiões tropicais apresentam solos com características muito heterogêneas quanto à morfologia, à composição química e às propriedades físico-hídricas, conforme perfil esquemático de ocorrência de solos em ambiente tropical.

Na figura, a seta identifica os solos que resultam da decomposição e/ou desagregação “in situ” da rocha matriz pela ação das intempéries, mantendo ainda de maneira nítida a estrutura da rocha que lhe deu origem.

Esses solos são denominados:

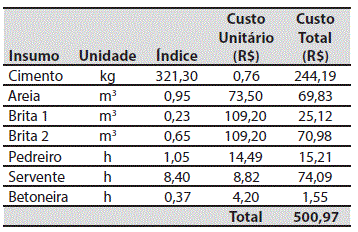

Para determinada obra, a composição de custo para preparo, transporte, lançamento e adensamento de 1 m³ de concreto estrutural foi:

Analise as afirmativas abaixo a respeito da composição:

1. A mão de obra representa aproximadamente 18% do total do custo da composição.

2. O custo do equipamento é R$ 4,20 por m³ de concreto.

3. O equipamento representa 3% do total do custo da composição.

Assinale a alternativa que indica todas as afirmativas corretas.

O controle de materiais utilizado em obras deve ser rigoroso, seja no recebimento, no armazenamento ou no manuseio.

Por exemplo, os materiais componentes do concreto, quando armazenados na obra, devem estar separados fisicamente desde o instante do recebimento até o momento da mistura, conforme algumas recomendações.

1. Cada lote recebido em uma mesma data deve ser armazenado em pilhas separadas e individualizadas, separadas por corredores que permitam o acesso.

2. O cimento fornecido em sacos deve ser armazenado ao ar livre, apoiados sobre estrado ou paletes de madeira, para evitar o contato direto com o piso.

3. Os sacos devem ser empilhados em altura de no máximo 15 unidades, quando ficarem retidos por período inferior a 15 dias no canteiro de obras, ou em altura de no máximo 10 unidades, quando permanecerem por período mais longo.

Assinale a alternativa que indica todas as afirmativas corretas.

Considere a representação esquemática de uma planta baixa com símbolos gráficos de uma instalação elétrica.

Os símbolos representam, respectivamente:

Ao lado está representado um corte esquemático do dispositivo utilizado em instalações hidráulicas que deve ser instalado na entrada das tubulações, antes da bomba, para impedir que a água volte quando o bombeamento é desligado. É ideal para o sistema de captação de água (recalque), quando ocorre elevação da pressão por bombeamento para que a água suba.

Esse dispositivo é denominado de válvula:

Será necessário considerar em determinado orçamento, além de outros serviços e insumos, o transporte de material escavado, que será retirado de uma obra de drenagem. O serviço contempla a abertura de vala de seção 1,20 m × 0,50 m e comprimento de 25 m. Consta que o terreno é extremamente compactado e desta forma será necessário considerar o empolamento de 30%.

Assim, qual será o volume de material considerado no orçamento para transporte?

Um dos controles realizados em obra, quando da concretagem, é o ensaio de consistência pelo abatimento do tronco de cone.

Para o concreto preparado pelo construtor da obra devem ser realizados ensaios de consistência sempre que ocorrerem alterações na umidade dos agregados e nas seguintes situações:

1. na primeira amassada do dia ou cada vez que forem moldados corpos de prova.

2. ao reiniciar o preparo após uma interrupção da jornada de concretagem de, pelo menos, 2 h.

3. na troca dos operadores.

Assinale a alternativa que indica todas as afirmativas corretas.
