De acordo com Robsin (1960), “a construção de um mapa requer que as feições representadas sejam reduzidas para que o leitor tenha uma boa percepção da realidade; para isso, é necessário selecionar os objetos que compõem o mapa, simplificar formas e estruturas e respeitar critérios de importância”. O autor refere-se à:

Assinale a alternativa em que todos os métodos apresentados são de classificação supervisionada de imagens.

Uma das principais técnicas de mapeamento da topografia terrestre é baseada na tecnologia GNSS. Ela permite determinar coordenadas sobre a superfície da Terra a partir de rastreio de sinais oriundos de satélites. A que se refere o termo GNSS, em Inglês?

A Geodésia estuda as formas e dimensões da terra e seu campo de gravidade. Uma das formas de se calcular o campo de gravidade externo às massas é por meio da formulação da integral de Stokes, proposta no século XVIII. Mas, para empregá-la, há a necessidade de algumas restrições. Assinale a alternativa INCORRETA quanto a essas necessidades.

Considerando um processo de orientação de um par de fotografias, em que 6 é o número de pontos de apoio HV, 1 é o número de pontos de apoio Horizontal, 1 é o número de pontos de apoio Vertical e 1 é o número de pontos de ligação, determine o número de graus de liberdade do processo de ajustamento por injunção relativa dos pontos de apoio.

Por meio da utilização de um taqueômetro zenital, com constante K = 100, e uma mira vertical, fez-se a instalação do taqueômetro sobre um vértice A, com uma altura de 1,568 m e se visou uma mira localizada num vértice B, no qual se efetuou as leituras de fio superior (fs = 3,600), fio médio (fm = 3,455), fio inferior (fi = 3,312), ângulo zenital 239º58’ e azimutal de 235º45’. Sendo assim, determine a distância horizontal e vertical, respectivamente, entre A e B, sabendo que a raiz quadrada de 3 é 1,73205.

De grande utilidade na Engenharia Cartográfica, as transformações geométricas permitem determinar e aplicar parâmetros de transformação entre referencias de coordenadas. Uma dessas transformações é conhecida como transformação de sete parâmetros, muito aplicada na transformação entre referenciais geodésicos e modelos fotogramétricos, também é conhecida como:

O GNSS é composto por segmentos que viabilizam sua existência, são eles:

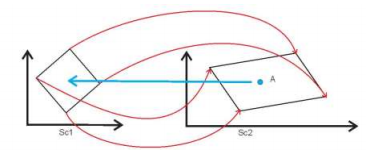

Os dois sistemas de coordenadas bidimensionais ilustrados pela figura abaixo representam um sistema de referência (Sc1) e um sistema de observação (Sc2).


Uma transformação geométrica foi calculada do sistema de referência para o de observação, cujas matrizes de transformação são apresentadas a seguir:
M = [ [ 0,6133 5,4384 ] [ -2,4691 9,2149 ]] T = [ [ 15,36 ] [ 34,84 ] ]
Sendo o ponto A dado no sistema de observação,

A = [ [ 34,7419 ] [ 50,1391 ] ]

o seu valor no sistema de referência é:

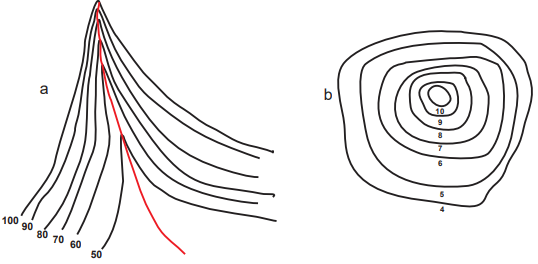

As figuras (a) e (b) abaixo apresentam quais acidentes geográficos representados por curvas de nível, respectivamente?
