A camada superior de terra tem o nome de solo fértil, camada biológica ativa que se caracteriza pela cor escura e por sua porosidade. A porosidade é essencial, sem ela não haveriam trocas gasosas, como o oxigênio que as raízes precisam captar do ambiente. Conforme a capacidade que o solo tem de permitir a passagem de ar (aeração) e a retenção da água, o solo é classificado em dois grupos: os argilosos e os arenosos, característica que interferirá na sua fertilidade. Entre esses dois extremos, existem inúmeras variações na composição do solo. Uns mais pesados, com maior concentração de argila e siltes, outros mais leves, tendendo a arenosos. Segundo essas constituições de terra, assinale a alternativa que apresenta corretamente as suas cinco classificações.

Uma das funções mais importantes da arborização no meio ambiente urbano, principalmente em locais de clima tropical e subtropical úmido, é o sombreamento, cuja principal finalidade é amenizar o rigor térmico da estação quente. Considerando esse contexto, assinale a alternativa que apresenta corretamente o limite da área de incidência dos raios solares para caminhos de pedestres, praças e estacionamentos.

A fase do plano de massas é importante para delimitar e organizar os espaços livres pretendidos no zoneamento. O projeto do espaço livre, como o próprio nome sugere, está intimamente ligado com o projeto dos vazios, dessa porção de ar (bolha), cujas formas, dimensões, luminosidade e sequência transmitem determinadas sensações ao usuário. A delimitação e moldagem dessas bolhas de ar, com maior ou menor intensidade de fluidez, será feita através dos elementos estruturadores do espaço urbano, dentre os quais pode-se destacar: volumes vegetais; volumes edificados (muros, muretas, paredes e objetos urbanos); pisos processados ou não; elementos naturais, como solo, taludes, pedras, rochas, água, etc.; cujo fluxo ou disposição podem delimitar ou mesmo modificar um espaço urbano por determinado tempo. Assim, trabalhar com a vegetação é trabalhar com o fator tempo e com sua condição de ser vivo. Essas variáveis são as responsáveis pelas principais diferenças entre o trabalho de se projetar com ou sem vegetação. No plano de massas, para efeito de projeto, sempre se considera os volumes vegetais com suas formas e portes adultos. A vegetação estrutura os três planos básicos que definem os espaços: piso, vertical de vedação e teto. Baseando-se nesse contexto, assinale a alternativa que apresenta o que é considerado, para efeito de um projeto, o plano de teto.

O vento influência significativamente na ambiência dos espaços arquitetônicos e urbanos e, consequentemente, na sensação térmica de seus usuários. Considerando esse contexto, assinale a alternativa que apresenta corretamente os quatro efeitos básicos da vegetação em relação ao vento.

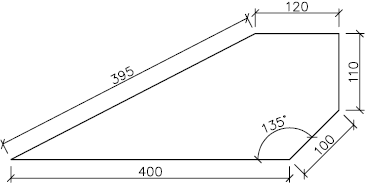

Considere que o desenho do polígono ABCDE a seguir tenha sido executado no AutoCAD a partir do comando “line” e que o mouse tenha sido utilizado apenas para dar o primeiro clique no ponto A.


Com base nessas informações e considerando que esse desenho foi realizado em cinco etapas, no sentido A→B, B→C, C→D, D→E e E→A, assinale com V as afirmativas verdadeiras e com F as falsas.
( )O trecho B→C pode ser construído digitando-se na linha de comando: @ 100<135 ( )O último trecho do desenho (E→A) pode ser realizado pela subfunção “close” do comando “line”. ( )O trecho C→D pode ser construído digitando-se na linha de comando: @ 110,0 ( )O trecho D→E pode ser construído digitando-se na linha de comando: @ -120,0
Assinale a sequência CORRETA.

A sequência apresentada pelo desenho a seguir corresponde a uma típica representação de um ambiente através do desenho arquitetônico auxiliado pelo AutoCAD.


Dados:
• A unidade considerada no desenho é o centímetro. • As espessuras das paredes são todas iguais a 15 centímetros. • A espessura da porta é de 3 centímetros e o vão da porta é de 70 centímetros. • A abertura da janela está exatamente no centro do vão, com largura igual a 150 centímetros.
Com base nos dados apresentados, analise as afirmativas a seguir.

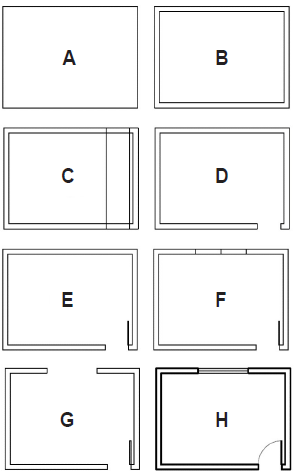

Inicia-se o desenho na etapa “A” de modo a executar as quatro linhas com um só comando, simultaneamente. Para isto a ferramenta indicada é a ______. Tal opção se justifica, pois ao utilizarmos a ferramenta ______ configurando a distância para 15 cm, todas as linhas são copiadas de uma só vez, como pode ser confirmado na etapa “B”. Vale ressaltar que antes de passar à etapa “C”, é necessário utilizar o comando ______, que irá separar as linhas.
Para criar o vão da porta na etapa “C”, utiliza-se novamente o comando ______ para duplicar linhas e posteriormente o comando ______, que permite cortar tanto as linhas “duplicadas” quanto as linhas dos retângulos explodidos inicialmente.
Na etapa “F”, utilizam-se duas ferramentas: a “line” para realizar a linha no centro do vão e a ______, com o auxílio do ______ (ativo) para que se possa utilizar exatamente o ponto médio do vão como referência. A segunda ferramenta deve ter sua distância configurada para _____.
Na etapa “G”, apaga-se a linha central e, em seguida, utiliza-se o comando ______ para eliminar as linhas horizontais no meio do vão.
Considerando essas informações, assinale a alternativa que completa, respectivamente, as lacunas das afirmativas anteriores.

Considere as seguintes informações.

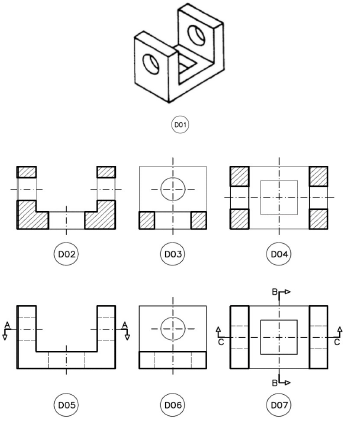

O “método europeu” é um sistema de representação de projeções ortogonais no 1º diedro que permite o desenho de vistas ortográficas. Em desenho técnico, essas projeções também são utilizadas como bases para a representação de seções (cortes) e estas podem auxiliar ainda mais a compreensão daquilo que está sendo representado.


Com base nessas informações, analise as afirmativas a seguir.
I. O desenho indicado por “D07” é a representação da vista superior na qual aparece indicada a seção CC. Essa seção, por sua vez, está representada pelo desenho denominado “D04”. II. A perspectiva é uma representação mais próxima daquilo que a visão humana consegue captar se comparada ao desenho das projeções ortogonais. Por isto, o desenho “D01” é geralmente mais compreensível para a maioria das pessoas leigas. III. Pode-se legendar os desenhos “D02”, “D03” e “D04”, respectivamente, como seção CC, seção BB e seção AA. De forma semelhante, podese indicar o desenho “D05” como sendo a vista frontal e o “D06”, como vista lateral. IV. No desenho, as linhas tracejadas finas indicam as arestas não visíveis e as linhas traço-ponto indicam os eixos das aberturas. As configurações dessas linhas são acessadas no AutoCAD pelo comando “linetype”.
Estão corretas as afirmativas:

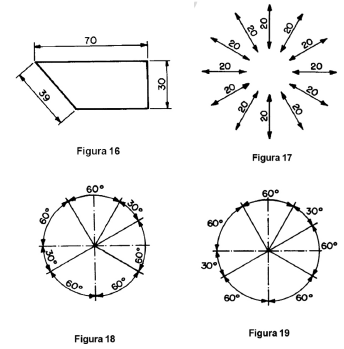

Observe os desenhos a seguir relacionados à cotagem em desenho técnico.


ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 10126: Cotagem em desenho técnico. Rio de Janeiro, 1987.
Baseando-se nessas informações, analise as afirmativas a seguir.
I. As cotas devem ser localizadas paralelamente às suas linhas de cotas e preferivelmente no centro (figura 16). II. Cotas em linhas de cotas inclinadas devem ser seguidas como demonstrado na figura 17. III. Na cotagem angular, pode-se seguir uma das formas demonstradas nas figuras 18 ou 19.
Considerando esses dados e os conhecimentos sobre AutoCAD e desenho técnico envolvidos, é correto afirmar:

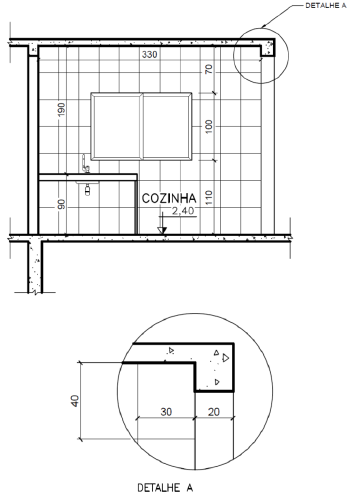

Observe estes desenhos.

Baseando-se nos desenhos apresentados, analise as afirmativas a seguir.
I. Analisando as cotas indicadas nos dois desenhos e de acordo com os conhecimentos de desenho arquitetônico envolvidos, pode-se concluir que a unidade escolhida para o dimensionamento está entre as mais utilizadas: o centímetro. II. Pela representação técnica das hachuras no desenho principal e no desenho em detalhe, pode-se deduzir que o material de construção representado na laje de piso e na laje de teto da cozinha trata-se de tijolos cerâmicos. III. A forma para se conseguir aplicar no AutoCAD uma hachura que represente de forma exata as medidas do revestimento na parede da cozinha é utilizar o comando “hatch” do tipo “pattern”, utilizando como origem a que é padrão do software. IV. A partir da observação dos elementos de desenho e símbolos utilizados tanto no desenho principal quanto no desenho em detalhe, pode-se afirmar que indicam representações de um desenho arquitetônico em corte.
Após análise, pode-se concluir que estão corretas as afirmativas:

O comando arco no AutoCAD apresenta vários subcomandos. Uma das aplicações desse comando é o desenho de arcos em portas realizado usualmente em plantas de arquitetura, demonstrado a seguir.


De acordo com esse desenho, assinale a alternativa que contém simultaneamente o tipo de arco (subcomando) e a sequência correta dos pontos (A, B ou C) a serem clicados no desenho que permitirão sua correta realização.
