Questões do Concurso Pref. Ilhabela-SP - VUNESP

1983628 Ano: 2020
Disciplina: Engenharia Elétrica
Banca: VUNESP
Orgão: Pref. Ilhabela-SP

Provas:

Engenheiro Eletricista
Provas ×

Medidas Elétricas

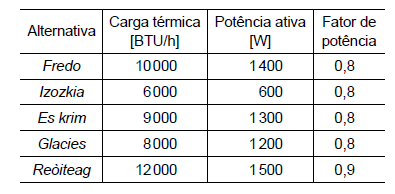

A prefeitura de Bom Jesus pretende substituir o sistema de ar condicionado do edifício da Câmara dos Vereadores para reduzir o seu consumo com energia elétrica. O requisito de projeto exige que seja mantida a carga térmica mínima de 100000 [BTU/h], e as alternativas de fornecedores sugeridas pelo setor de engenharia da prefeitura estão apresentadas na tabela.
enunciado 1314647-1

Assinale a alternativa que apresenta o sistema mais eficiente, do ponto de vista energético.

A

Dez unidades do sistema Fredo, que consomem um total de 14,0 [kW] e 17,50 [kVA].

B

Dezessete unidades do sistema Izozkia, que consomem um total de 10,2 [kW] e 12,75 [kVA].

C

Doze unidades do sistema Es krim, que consomem um total de 15,6 [kW] e 19,50 [kVA].

D

Treze unidades do sistema Glacies, que consomem um total de 15,6 [kW] e 19,50 [kVA].

E

Nove unidades do sistema Reòiteag, que consomem 13,5 [kW] e 15,00 [kVA].

Provas

Questão presente nas seguintes provas

1983627 Ano: 2020
Disciplina: Engenharia Elétrica
Banca: VUNESP
Orgão: Pref. Ilhabela-SP

Provas:

Engenheiro Eletricista
Provas ×

Medidas Elétricas

Assinale a alternativa correta, acerca do conceito de eficiência energética.

A

Eficiência energética significa gerar a mesma quantidade de energia, isto é, realizar o mesmo trabalho, com menos recursos naturais.

B

Eficiência energética significa gerar mais quantidade de energia e, portanto, realizar mais trabalho, com a mesma quantidade de recursos naturais.

C

O Programa Nacional de Controle de Energia Elétrica (PROCEL) indica ao consumidor os produtos que apresentam os melhores níveis de eficiência energética.

D

O selo PROCEL de Eficiência Energética é concedido a fogões, aquecedores de água a gás e carros, destacando sua eficiência energética.

E

O Programa de Etiquetagem da Eletrobrás concorre com o selo Conpet na avaliação de sistemas de iluminação, geladeiras e equipamentos de ar condicionado.

Provas

Questão presente nas seguintes provas

1983626 Ano: 2020
Disciplina: Engenharia Elétrica
Banca: VUNESP
Orgão: Pref. Ilhabela-SP

Provas:

Engenheiro Eletricista
Provas ×

Medidas Elétricas

A demanda por edificações sustentáveis tem crescido em âmbito nacional e internacional de forma bastante acentuada nas últimas décadas. Especialmente no contexto brasileiro,

A

há forte carência de especialistas e/ou consultores em eficiência energética em edificações, para dar suporte a essa demanda.

B

não há qualquer elemento e/ou mecanismo motivador para que consumidores adquiram e/ou utilizem imóveis mais eficientes.

C

em que a energia elétrica é majoritariamente proveniente de fontes renováveis, os benefícios decorrentes dessas edificações é mínimo.

D

o impacto dos conceitos de sustentabilidade durante as etapas de projeto de edificações sustentáveis é insignificante e, portanto, pode ser preterido.

E

a avaliação da sustentabilidade de edificações considera a análise dos sistemas de iluminação, de condicionamento de ar e de aquecimento de água, dentre outros.

Provas

Questão presente nas seguintes provas

1983625 Ano: 2020
Disciplina: Engenharia Elétrica
Banca: VUNESP
Orgão: Pref. Ilhabela-SP

Provas:

Engenheiro Eletricista
Provas ×

Transformadores e Máquinas ElétricasMáquina de Indução

O parque eólico Betep foi instalado na localidade de Pedra da Angra e possui aerogeradores que empregam geradores de indução duplamente excitados. Esse tipo de gerador

A

é assíncrono. Os enrolamentos do rotor conectam-se à rede elétrica por meio de conversores eletrônicos.

B

é síncrono. Os enrolamentos do estator e do rotor conectam-se à rede elétrica por meio de conversores eletrônicos.

C

é assíncrono. Os enrolamentos do estator conectam-se à rede elétrica diretamente, e os enrolamentos do rotor permanecem em curto-circuito.

D

é síncrono. Os enrolamentos do estator conectam-se à rede elétrica diretamente, e os enrolamentos do rotor permanecem em curto-circuito.

E

é assíncrono. Os enrolamentos do rotor conectam-se à rede elétrica diretamente, e os enrolamentos do estator permanecem em curto-circuito.

Provas

Questão presente nas seguintes provas

1983624 Ano: 2020
Disciplina: Engenharia Elétrica
Banca: VUNESP
Orgão: Pref. Ilhabela-SP

Provas:

Engenheiro Eletricista
Provas ×

Instalações Elétricas
Gerenciamento de ObrasProjeto e Orçamentação

O complexo comercial Mosaile pretende investir em geração fotovoltaica para reduzir o seu custo com energia elétrica. A demanda média diária do complexo é 100 [kWh], e o painel fotovoltaico escolhido possui os seguintes dados:

● Área do painel: 1 [m² ]

● Rendimento do painel: 10%

● Rendimento dos conversores: 100%

Considerando que o painel escolhido produz energia elétrica durante quatro horas do dia apenas, porém no máximo da sua capacidade, e que a potência solar incidente no local da instalação do painel é de 900 [W/m² ], para suprir 90% da demanda média diária são necessários, no mínimo,

Provas

Questão presente nas seguintes provas

1983623 Ano: 2020
Disciplina: Engenharia Elétrica
Banca: VUNESP
Orgão: Pref. Ilhabela-SP

Provas:

Engenheiro Eletricista
Provas ×

Instalações Elétricas
Gerenciamento de ObrasProjeto e Orçamentação

Pretende-se reduzir o custo com energia elétrica em uma edificação de uso comercial, por meio da substituição do sistema elétrico de aquecimento de água por um sistema solar de aquecimento. São dados:
● Energia utilizada pelo sistema elétrico de aquecimento de água: 200 [kWh] por mês ● Custo da energia elétrica: 1,0 [R$/kWh] ● Custo de manutenção do sistema elétrico de aquecimento de água: 60,00 [R$/ano] ● Custo de instalação do sistema solar de aquecimento: R$ 1.274,00 ● Custo de manutenção do sistema solar de aquecimento: 500,00 [R$/ano]
O ponto de equilíbrio ocorre em

Provas

Questão presente nas seguintes provas

1983622 Ano: 2020
Disciplina: Engenharia Elétrica
Banca: VUNESP
Orgão: Pref. Ilhabela-SP

Provas:

Engenheiro Eletricista
Provas ×

Sistemas Elétricos de PotênciaGeração de EnergiaEnergia Hidrelétrica

Usinas hidrelétricas a fio d’água não dispõem de reservatórios ou os têm em pequenas dimensões. A opção pela construção desse tipo de usina, em detrimento de usinas hidrelétricas que possuem reservatório, implica redução na capacidade de armazenamento de energia do sistema elétrico em que estão conectadas. No contexto brasileiro,

A

o desperdício de capacidade produtiva de energia a montante das usinas a fio d´água é perfeitamente reversível, o que torna dispensável o debate técnico e político para a decisão pela sua construção.

B

a regularização da vazão de um curso de água é uma decisão que deve necessariamente englobar a dimensão socioambiental, resultando em uma escolha entre alternativas que precisam ficar definitivamente claras para a sociedade.

C

a matriz de geração nacional tem forte predominância hidrotérmica e, portanto, quando há escassez de recursos hídricos, as usinas a fio d’água podem contribuir para reduzir a necessidade de uso de energia de fonte térmica, mais cara e mais poluidora que a hidrelétrica.

D

as eólicas podem suprir a necessidade de armazenamento de energia, visto que se configuram como opção para a base da matriz elétrica nacional, e garantem acréscimo anual de energia compatível com as projeções de crescimento econômico.

E

o crescimento do mercado consumidor de energia e a implantação de usinas a fio d’água podem contribuir para o aumento da confiabilidade do sistema, permitindo ao Operador Nacional do Sistema resguardar-se do gerenciamento anual dos estoques de água nas usinas.

Provas

Questão presente nas seguintes provas

1983621 Ano: 2020
Disciplina: Engenharia Elétrica
Banca: VUNESP
Orgão: Pref. Ilhabela-SP

Provas:

Engenheiro Eletricista
Provas ×

Transformadores e Máquinas ElétricasMáquinas EstáticasTransformador de Potência

Um transformador monofásico de distribuição possui os seguintes dados:
● Potência nominal: 100 [kVA] ● Relação de transformação: 1000:100 [V] ● Reatância de curto-circuito: 5% (nas bases do transformador) ● Resistência de curto-circuito: 2% (nas bases do transformador)
Esse transformador alimenta uma carga que está conectada no lado de baixa tensão, por meio de uma fonte de tensão ideal conectada ao lado de alta tensão. Dado que a tensão na carga é 100 [V] e que a carga consome 100 [kVA], as perdas ativas no transformador são:

Provas

Questão presente nas seguintes provas

1983620 Ano: 2020
Disciplina: Engenharia Elétrica
Banca: VUNESP
Orgão: Pref. Ilhabela-SP

Provas:

Engenheiro Eletricista
Provas ×

Medidas Elétricas

A indústria química Reactor possui a curva de demanda apresentada na tabela.

enunciado 1314639-1

Considerando que a potência instalada da indústria Reactor é 500 [kW], a demanda média e o fator de demanda são, correta e respectivamente,

Provas

Questão presente nas seguintes provas

1983619 Ano: 2020
Disciplina: Engenharia Elétrica
Banca: VUNESP
Orgão: Pref. Ilhabela-SP

Provas:

Engenheiro Eletricista
Provas ×

Transformadores e Máquinas ElétricasMáquinas Síncronas

Pretende-se utilizar um grupo motogerador a diesel para suprir energia elétrica a um conjunto de cargas que consome potência ativa de 100 [kW], com fator de potência 0,8 (indutivo). Para tanto, foram selecionadas as três alternativas apresentadas na tabela. Grupo motogerador Potência mecânica – [HP] Rendimento – [%]
TMZ 170 80 STEC 150 95 ProGer 140 90
Dado que 1 [HP] = 750 [W], para suprir energia elétrica ao conjunto de cargas pode-se utilizar, corretamente, apenas
