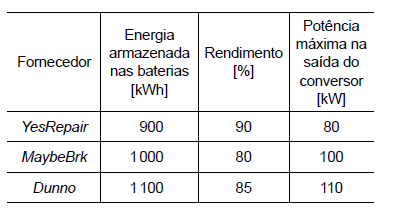

Uma indústria química utiliza energia elétrica fornecida por uma concessionária de distribuição que possui índices de qualidade bastante modestos. Em virtude dos problemas recorrentes que a concessionária enfrenta, a indústria resolveu selecionar um sistema de nobreaks que deve ser capaz de suportar uma carga de 100 [kW] e fator de potência unitário, durante o período de oito horas consecutivas. Três fornecedores fizeram as propostas apresentadas na tabela. No cenário apresentado, apenas

Uma instalação elétrica monofásica consome 100 [A] de corrente nominal, por meio de um ramal de distribuição composto por dois fios condutores. Esse ramal de distribuição possui perdas de 4 [kW] quando percorrido por essa corrente e possui fator de potência 0,8 (indutivo). Sendo assim, assinale a alternativa que apresenta corretamente a reatância desse ramal de distribuição, em [ohms].

Uma instalação elétrica monofásica consome 100 [A] de corrente nominal, por meio de um ramal de distribuição composto por dois fios condutores. Esse ramal de distribuição possui perdas de 4 [kW] quando percorrido por essa corrente e possui fator de potência 0,8 (indutivo). Sendo assim, assinale a alternativa que apresenta corretamente a queda de tensão nesse ramal de distribuição, em [V].

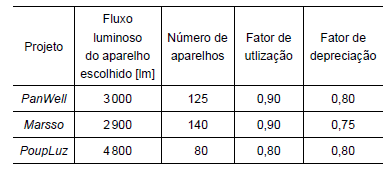

O engenheiro do município de Tromso foi convocado pela Câmara dos Vereadores para avaliar três projetos de luminotécnica para o auditório da Câmara, que estão apresentados na tabela e devem atender aos seguintes requisitos:
● Nível de iluminamento: 270 [lux] ● Área da Câmara: 1000 [m² ]

Nesse contexto, atende(m) aos requisitos do município de Tromso,

A especificação de aparelhos de iluminação deve considerar seu rendimento, em termos de [lm/W], e do impacto que podem trazer à rede em que estão conectados, isto é, das perdas que produzem no sistema de distribuição. Considerando que se pretende selecionar uma quantidade de aparelhos de iluminação que produzem fluxo luminoso de 100000 [lm], assinale a alternativa que apresenta o melhor rendimento e o menor impacto na rede. Para tanto, considere que os fatores de utilização e de depreciação são unitários.

Com o propósito de reduzir a probabilidade de danos devido à corrente de descarga que flui por um sistema de proteção contra descargas atmosféricas, pode ser necessária a instalação de condutores de descida externos, que devem ser arranjados conforme a tabela. Classe de proteção Distâncias [m] I 10 II 10 III 15 IV 20

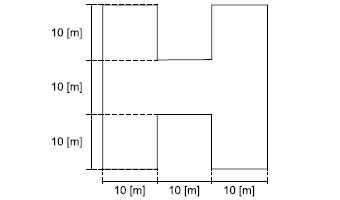

Considerando que se pretende efetuar o cálculo do número de condutores do perímetro ilustrado na figura, selecione a alternativa que apresenta corretamente o número mínimo de condutores de descida que devem ser instalados, caso a classe de proteção seja I. Para tanto, considere que os valores apresentados nas tabelas são as distâncias máximas.

Detectores pontuais de fumaça são detectores utilizados para monitorar basicamente todos os tipos de ambientes contendo materiais cuja característica no início da combustão é a geração de fumaça. As normas brasileiras exigem que a máxima área de cobertura de um detector pontual de fumaça, instalado em um ambiente livre e desobstruído, a uma altura de até 8 [m], em teto plano e com até oito trocas de ar por hora seja de 81 [m² ] (essa área é considerada como um quadrado de 9 [m] de lado, inscrito em um círculo cujo raio é 6,3 [m]). Nesse contexto, assinale a alternativa que apresenta o número mínimo de sensores que deve ser instalado em um ambiente que satisfaz as condições apresentadas e que possui 90 [m] de comprimento por 81 [m] de largura.

Acerca das redes estruturadas, assinale a alternativa correta.

O bairro Jardim Formosa, do município de Nossa Senhora das Dores, está passando por readequação urbanística e há previsão de substituição da iluminação pública atual, baseada em lâmpadas de vapor de mercúrio, por lâmpadas de led. Nesse bairro, o fluxo luminoso total produzido pela iluminação pública atual é de 1000 [klm], e o rendimento dessas lâmpadas é de 100 [lm/W]. As lâmpadas de led que substituirão o sistema produzem o mesmo fluxo luminoso, porém o rendimento é de 300 [lm/W]. Considerando que o novo sistema ficará ligado durante 8 horas por dia e durante 30 dias, a economia de energia nesse período será de

O edifício Burj Khalifa possui cerca de oitocentos metros de altura e um conjunto de cinquenta e sete elevadores que atendem a cerca de cento e sessenta andares. O elevador que serve ao último andar é exclusivo, possui uma cabine de 400 [kg], um contrapeso de 300 [kg] e transporta até 400 [kg]. Dado que esse andar se encontra a 750 [m] do solo e que a aceleração da gravidade é de 10 [m/s2 ], assinale a alternativa que apresenta corretamente a potência ativa do motor, em [kW], que deve acionar esse elevador, de modo a transportar o limite de carga ao patamar de 750 [m] em aproximadamente 50 [s].
