A Geração Distribuída (GD) pode ser aproveitada por residências, comércios, empresas e instituições, gerando inúmeros benefícios tanto para o cliente quanto para o planeta. Algumas de suas vantagens são redução do valor a ser pago na conta de luz, rápido retorno sobre o investimento (ROI) e contribuição direta com o meio ambiente, fazendo com que seja um investimento qualificado para todos (SHOP SOLAR Brasil, 2023). Sobre o tema, analise as assertivas abaixo, assinalando V, se verdadeiras, ou F, se falsas.

( ) Conforme exemplificado na Resolução Normativa nº 1.059/2023, os projetos GD tipo I são aqueles que gozam do direito adquirido, ou seja, os projetos protocolados até o dia 07/01/2023.
( ) Projetos GD tipo I possuem, graças ao direito adquirido, isenção da cobrança do Fio B até o ano de 2045.
( ) Os projetos GD tipo II envolvem autoconsumo local, geração compartilhada (até 75% de participação) e autoconsumo remoto (até 500 kW).
( ) Projetos GD tipo III são as usinas maiores que 500 kW em autoconsumo remoto e em geração compartilhada onde um consumidor possui 25% ou mais dos créditos.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

"Fortalecer a pesquisa científica, melhorar as capacidades tecnológicas de setores industriais em todos os países, particularmente os países em desenvolvimento, inclusive, até 2030, incentivando a inovação e aumentando substancialmente o número de trabalhadores de pesquisa e desenvolvimento por milhão de pessoas e os gastos público e privado em pesquisa e desenvolvimento" (Nações Unidas Brasil, 2019). O trecho acima trata-se de uma meta importante da Nova Agenda Urbana. Ele está relacionado a qual Objetivo de Desenvolvimento Sustentável (ODS)?

Os diodos semicondutores de potência têm um papel significativo nos circuitos de eletrônica de potência. Um diodo age como uma chave para realizar várias funções, tais como: chaves em retificadores, comutação em reguladores chaveados, inversão de carga em capacitores transferência de energia entre componentes, isolação de tensão, realimentação de energia da carga para a fonte de alimentação e recuperação da energia armazenada, etc. (Rashid, 1999). Sobre o tema, analise as assertivas abaixo:

I. Os diodos de potência podem ser considerados chaves ideais na maioria das aplicações, mas os diodos práticos diferem das características ideais e têm certas limitações.
II. Os diodos de potência são similares aos diodos de sinal de junção pn.
III. Os diodos de potência possuem maiores capacidades de potência, tensão e corrente do que os diodos comuns de sinal.
IV. A resposta em frequência (ou velocidade de chaveamento) é elevada se comparada à dos diodos de sinal.

Quais estão corretas?

Segundo Creder (2016), os motores elétricos possuem uma placa identificadora, colocada pelo fabricante, a qual, pelas normas, deve ser fixada em local bem visível. Para se instalar adequadamente um motor, é imprescindível que o instalador saiba interpretar os dados da placa. Entre as informações presentes, destaca-se um multiplicador que, aplicado à potência nominal de um motor, indica a carga que pode ser acionada continuamente, sob tensão e frequência nominais e com determinado limite de elevação de temperatura do enrolamento. Assinale a alternativa que representa corretamente esse multiplicador.

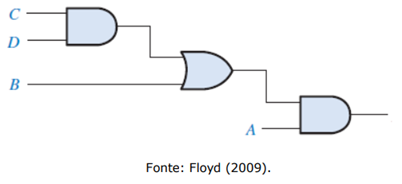

Segundo Floyd (2009), as portas lógicas são os blocos construtivos de computadores. A maioria das funções em um computador, exceto certos tipos de memórias, são implementadas com portas lógicas usadas em uma escala de integração muito ampla. Por exemplo, um microprocessador, a principal parte de um computador, é construído com centenas de milhares ou milhões de portas lógicas. Analise o exemplo de circuito a seguir e determine a expressão Booleana.

Os diferentes esquemas de aterramento são classificados segundo um código de letras na forma XYZ, que diferem em função da situação da alimentação e das massas em relação à terra. Sobre o tema, relacione a Coluna 1 à Coluna 2.

Coluna 1

1. X = identifica a situação da alimentação em relação à terra.
2. Y = identifica a situação das massas da instalação em relação à terra.
3. Z = disposição dos condutores neutro e de proteção.

Coluna 2
( ) T = massas diretamente aterradas;     N = massas ligadas ao ponto de alimentação, onde é feito o aterramento.
( ) S = condutores neutro e de proteção separados;     C = neutro e de proteção combinados em um único condutor (PEN).
( ) T = sistema diretamente aterrado;      I = sistema isolado ou aterrado por impedância.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

A Associação Brasileira de Normas Técnicas (ABNT) possui uma norma que rege o campo de instalações elétricas em baixa tensão: a NBR 5410. Algumas de suas subseções referem-se aos possíveis sistemas de aterramento que podem ser feitos na indústria. Entre eles, os esquemas TN possuem um ponto de alimentação diretamente aterrado, sendo as massas ligadas a esse ponto através de condutores de proteção. Nesse esquema, toda corrente de falta direta fase-massa é uma corrente de curtos-circuitos. Em relação ao esquema TN, analise as assertivas abaixo:

I. TN-C: as funções de neutro e proteção são distintas, sendo instaladas em condutores separados em toda a instalação.
II. TN-C-S: as funções de neutro e proteção são combinadas em um único condutor, em uma parte da instalação.
III. TN-S: o condutor neutro e o de proteção são combinados.

Quais estão corretas?

O sistema de medidas adotado pelo Brasil é o Sistema Internacional de Unidades (SI). São unidades bases de medida:

I. Metro (m).
II. Quilograma (kg).
III. Joule (J).
IV. Ampère (A).
V. Celsius (°C).
VI. Newton (N).
VII. Pascal (Pa).

Quais estão corretas?

Analise o circuito série-paralelo apresentado abaixo, adaptado de Nilsson (2016), e assinale a alternativa que apresenta o circuito equivalente simplificado.

Sandra é proprietária de um escritório de contabilidade cujo faturamento mensal é representado pela função exponencial F(t) = 0,1. 10^{(t - 4)}. Considerando que F(t) = faturamento t = tempo (em meses), quantos meses o escritório de Sandra levará para faturar R$ 100.000,00?
