Um edifício a ser construído na cidade de Marília foi enquadrado na categoria “Serviços”, para fins de análise e aprovação legal do projeto. Prevê-se um conjunto de sanitários para uso do pessoal em serviço, o qual deverá atender, entre outras, às exigências de

Não devem, nas condições descritas, ser instaladas nesse espaço as redes de

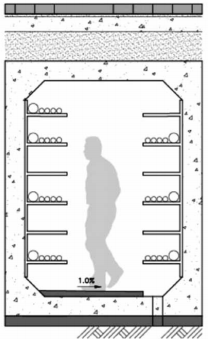

O desenho é uma representação da seção transversal de uma infraestrutura denominada

O arquiteto encarregado do acompanhamento de uma obra recebeu projeto executivo de arquitetura que apresenta um detalhe conforme ilustração a seguir, extraída do catálogo de um fabricante dos produtos utilizados.

Trata-se de um detalhe típico de

Para compensar o efeito de retração da argamassa de assentamento após o assentamento, foi indicada a execução de arremate das paredes de alvenaria de vedação, junto às faces inferiores de elementos estruturais, conforme ilustração a seguir.

Essa operação é denominada

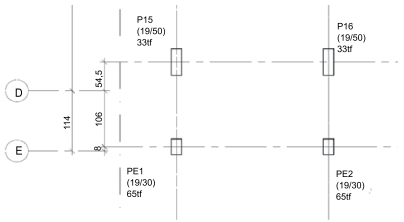

Na execução de uma obra, verificou-se um erro na locação de pilares, resultando em alteração nas dimensões livres para colocação de esquadrias. Esse erro não compromete a segurança do edifício e seria de difícil correção, tendo-se optado por redefinir as dimensões de esquadrias e outros elementos que serão colocados nos vãos livres entre pilares. Após verificar se a nova situação podia ser considerada estruturalmente segura, o calculista enviou, para compatibilização entre o projeto de arquitetura e a situação de fato, planta de cargas do projeto como construído, conforme desenho a seguir, em que os pilares estão locados por seus respectivos eixos. As medidas estão em centímetros e a notação 19/30 e 19/50 significa que as seções dos pilares têm 19 x 30 cm e 19 x 50 cm, respectivamente.


A distância entre os eixos dos pilares P15 e a distância livre entre as faces da estrutura de concreto, a serem consideradas na revisão do projeto, serão, respectivamente, de

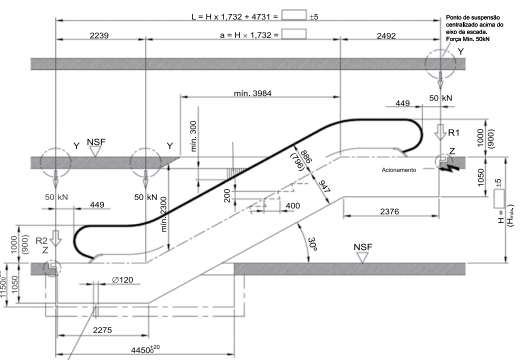

O projeto de um centro cultural prevê a ligação entre o pavimento térreo e o pavimento superior por meio de escada rolante já encomendada com as características apresentadas na seção longitudinal típica apresentada na figura a seguir, fornecida pelo fabricante (medidas em mm). O projeto executivo deve agora fazer ajustes em relação ao básico, utilizado para contratação. O pé-direito livre (face do piso à face inferior do forro) do pavimento térreo é de 3,60 m; a altura total prevista para a laje nervurada (altura da nervura, incluindo espessura de tabuleiro) é de 30 cm; o espaço entre a nervura e o forro, para passagem de instalações, é de 25 cm; a espessura do forro do pavimento térreo, de 4 cm; e a altura final do piso elevado do pavimento superior, acima do nível da laje, de 50 cm.


A determinação do comprimento total L, que deve ser reservado para a escada rolante no projeto, seguirá a fórmula L = H x 1,732 + 4731, com tolerância de execução de 5 mm, para mais ou para menos. A distância L a ser observada na execução da obra, arredondada para a casa dos milímetros, deverá ficar entre

Em uma obra, as instalações elétricas de baixa tensão, utilizando sistema composto por duas fases de 110 V, deverão ser executadas conforme projeto que apresenta, em um trecho, a configuração mostrada no desenho a seguir:

Considerando-se as convenções usuais de representação de projetos de instalações elétricas, pode-se afirmar que estão representados no desenho:

Uma escada que interliga patamares dotados de guarda corpo foi representada conforme figura a seguir:

O desenho é uma representação

Considere a figura a seguir e as convenções estabelecidas em norma para levantamentos topográficos.


Nela são identificados os pontos de A a E, uma nascente F e um curso d’água “I”. Com relação à geomorfologia, pode-se afirmar que
