Sistema de projeção topográfica (ou sistema topográfico local) é o sistema de projeção utilizado nos levantamentos topográficos pelo método direto clássico para a representação das posições relativas dos acidentes levantados, por intermédio de medições angulares e lineares, horizontais e verticais. Assinale a alternativa que apresenta CORRETAMENTE algumas características desse sistema.

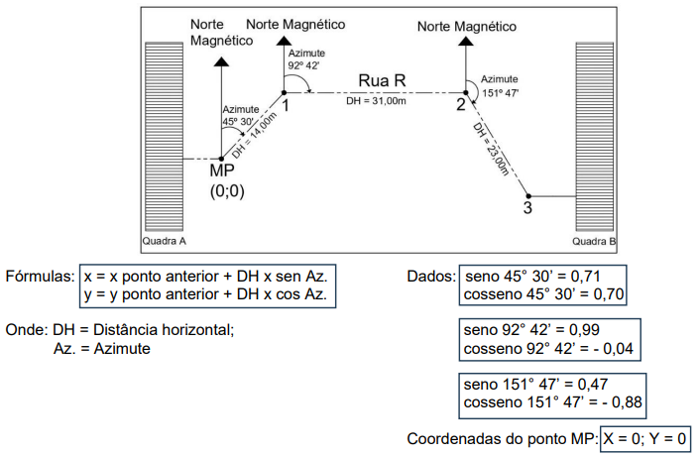

A planta a seguir refere-se a determinado loteamento urbano, onde a rua denominada “R” liga as quadras A e B. De acordo com os dados fornecidos e seus conhecimentos topográficos, determine o valor para as coordenadas (X; Y) do ponto 3 da rua “R” e marque a alternativa CORRETA.

Os Argissolos ocupam a segunda maior extensão de área no Brasil e caracterizam-se pela presença de um horizonte subsuperficial de acúmulo de argila, classificado como B textural. Sobre esse assunto, assinale a alternativa CORRETA.

Leia atentamente as afirmativas a respeito da NBR 13.133, que dispõe sobre a execução de levantamentos topográficos, e assinale a alternativa CORRETA.


I – Apoio topográfico planimétrico é o conjunto de pontos materializados no terreno com coordenadas cartesianas (x e y) obtidas a partir de uma origem no plano topográfico, que serve de base planimétrica ao levantamento topográfico.


II – No apoio topográfico planimétrico, o conjunto de pontos forma uma figura complexa de lados orientados, hierarquizados, onde os de ordem superior podem estar espaçados em até 500 km, e os de ordem inferior, em até 5 km, ou menos, conforme a extensão da área a ser levantada e o fim a que se destinam.


III – Apoio topográfico altimétrico é o conjunto de pontos, materializados no terreno, com suas alturas referidas exclusivamente ao nível médio do mar (altitudes), que serve de suporte altimétrico ao levantamento topográfico.


IV – Os pontos topográficos de apoio planimétrico são hierarquizados pelo erro médio quilométrico da sua determinação, classificando-os como de ordem superior e de ordem inferior.

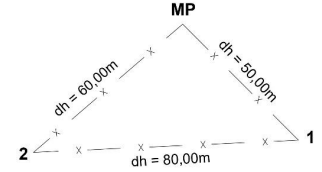

Uma poligonal fechada de 3 vértices (MP, 1 e 2) foi medida com trena de 20 metros conforme mostra a figura a seguir. Após a obtenção das medidas, a trena foi aferida, sendo obtido o valor de 19,98 metros de comprimento. Faça as correções das distâncias horizontais (dh) medidas em campo representadas na figura e, depois, assinale a alternativa CORRETA.

Estereoscopia é a percepção tridimensional induzida dos objetos com base em duas imagens planas de uma mesma cena, tomadas de posições diferentes. Leia atentamente as afirmativas e assinale a alternativa CORRETA.


I – Para que ocorra a visão do objeto em três dimensões, é preciso que, no instante da observação, os eixos óticos estejam em planos diferentes.


II – Para que ocorra a visão do objeto em três dimensões, a razão B/H deve ser tal que 0,02 < B/H’ < 2, onde B é a aerobase e H’ é a altura de voo da aeronave, que obteve as fotos.


III – A cobertura fotográfica de uma região deve ser realizada de modo que a área de superposição longitudinal, ou entre fotos consecutivas, não seja inferior a 25%, assegurando a visão tridimensional da área.


IV – Comumente, estabelece-se 60% de superposição longitudinal e 30% de superposição lateral ou entre faixas para garantir o recobrimento total da região, assegurando a visão tridimensional.

No Brasil, os latossolos ocupam mais de 30% do território, sendo, portanto, a principal classe de solos do país. Leia atentamente as afirmativas a seguir e assinale a alternativa CORRETA.

I – Os latossolos encontram-se amplamente distribuídos por todas as regiões do país, especialmente em ambientes mais secos, que favorecem a intensa intemperização.

II – Devido à intensa intemperização, os latossolos são solos profundos, de boa drenagem, em sua maioria de baixa fertilidade natural e ocorrem em relevo plano a suave ondulado.

III – Os latossolos são caraterizados pela presença do horizonte diagnóstico subsuperficial B latossólico, um horizonte pouco espesso, com alto conteúdo de minerais primários facilmente alteráveis e alta capacidade de troca catiônica.

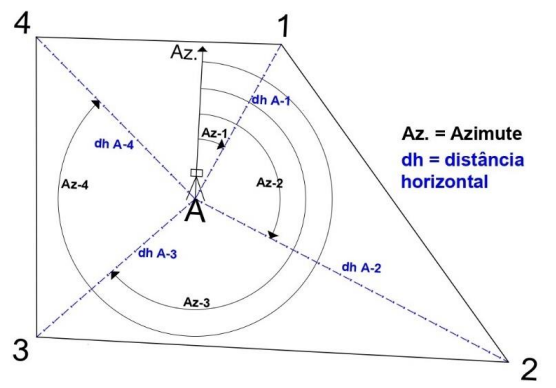

A figura a seguir refere-se a um levantamento topográfico, em que o aparelho foi instalado e nivelado no marco chamado “A”. Considerando o método empregado e os dados levantados em campo, assinale a alternativa CORRETA.

A poligonação é um dos métodos mais empregados para a determinação de coordenadas de pontos em topografia, principalmente para a definição de pontos de apoio planimétricos. Uma poligonal consiste em uma série de linhas consecutivas onde são conhecidos os comprimentos e as direções, obtidos com o auxílio de medições em campo. Leia atentamente as afirmativas a seguir e, depois, assinale a alternativa CORRETA.

I – Poligonal fechada: parte de um ponto com coordenadas conhecidas e retorna ao mesmo ponto. Sua principal vantagem é permitir a verificação de erro de fechamento angular e linear.


II – Poligonal enquadrada: parte de dois pontos com coordenadas conhecidas e acaba em outros dois pontos com coordenadas a se determinar. Não permite a verificação do erro de fechamento angular e linear.


III – Poligonal aberta: parte de um ponto com coordenadas conhecidas e acaba em um ponto cujas coordenadas deseja-se determinar. Não é possível determinar erros de fechamento, portanto, devem-se tomar todos os cuidados necessários durante o levantamento de campo para evitá-los.

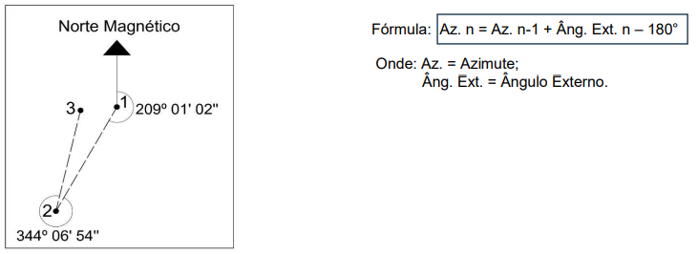

De acordo com os dados fornecidos para a poligonal aberta a seguir (vértices 1, 2 e 3), calcule o azimute do alinhamento 2 para 3 e assinale a alternativa CORRETA.
