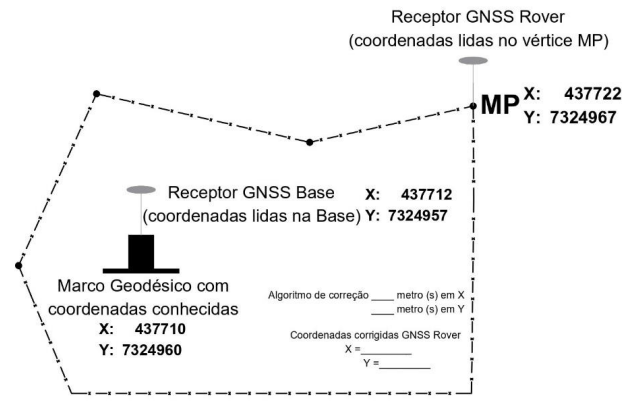

No georreferenciamento, o posicionamento relativo GNSS é caracterizado pela utilização de 2 ou mais receptores, em que um receptor fica estacionado em um local de coordenadas conhecidas e os demais receptores são utilizados para rastrear as novas posições de interesse. Na poligonal a seguir, foi realizado um levantamento GNSS por posicionamento relativo para georreferenciamento do imóvel. Determine o algoritmo de correção e faça o cálculo das coordenadas corrigidas do marco denominado MP dessa poligonal.







Agora, marque a alternativa CORRETA.

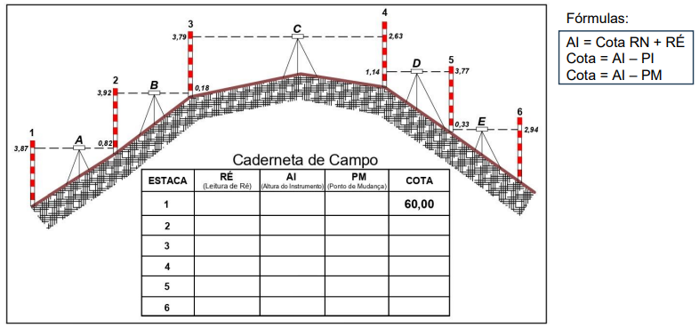

A figura a seguir refere-se a um nivelamento geométrico composto para dimensionamento de um sistema de irrigação. Considerando as leituras de mira topográfica (1, 2, 3, 4, 5 e 6) e os pontos de estacionamento do aparelho (A, B, C, D e E), determine a cota altimétrica do ponto “C”, sendo que o aparelho está estacionado nesse ponto a 1,63 metros do solo, e assinale a alternativa CORRETA.

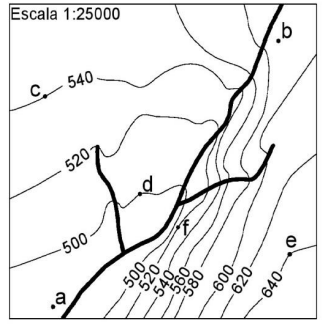

Observe a figura a seguir e leia atentamente as afirmativas que a acompanham.

I – O escoamento das águas fluviais ocorre no sentido do ponto “a” em direção ao ponto “b”.

II – O escoamento das águas pluviais ocorre no sentido do ponto “d” para o “c” e do ponto “f” para o “e”.

III – A declividade do trecho “e-f” é menor que a do trecho “c-d”.

IV – A declividade do trecho “c-d” é menor que a do trecho “e-f”.

Assinale a alternativa CORRETA.

Uma planta apresenta as seguintes dimensões de um talhão de vegetação nativa: 175 mm × 250 mm. Sabendo que a escala da planta é 1:500, qual é a área desse talhão em hectares?

Com base na tabela a seguir, converta os seguintes azimutes para rumos para cada alinhamento dessa poligonal aberta e, depois, assinale a alternativa que apresenta os valores CORRETOS dos alinhamentos em rumos.

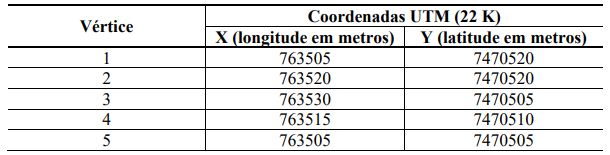

A tabela a seguir mostra as coordenadas de um levantamento georreferenciado. De posse das coordenadas coletadas, determine a área do local em hectares e assinale a alternativa CORRETA.

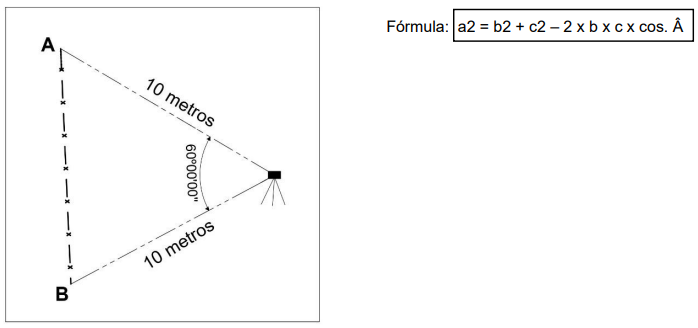

Um engenheiro obteve as medidas de ângulo e distâncias em campo conforme a figura a seguir. De posse dos dados, determine a distância horizontal entre os pontos A e B, sabendo que cosseno de 60° 00’ 00’’ é igual a 0,5, e assinale a alternativa CORRETA.

Um geomensor, após ligar um receptor GNSS (Global Navigation Satellite System), sistema de navegação por satélite, obteve as seguintes informações, de acordo com o quadro a seguir.






Com base nas informações acima, identifique a alternativa CORRETA.

Com base na tabela a seguir, converta os seguintes rumos para azimutes para cada alinhamento dessa poligonal aberta e, depois, assinale a alternativa que apresenta os valores CORRETOS dos alinhamentos em azimutes.

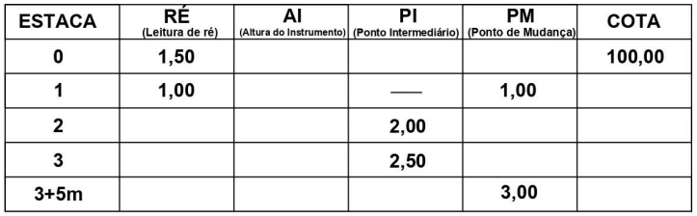

Em determinado nivelamento geométrico composto, um engenheiro efetuou leituras de mira topográfica em estacas no campo, denominadas 0, 1, 2, 3 e 3+5m, e anotou os seguintes dados em uma caderneta de campo, conforme figura a seguir.





De posse dos dados anotados na caderneta, qual é a cota altimétrica da estaca 3+5m e qual é a diferença de nível entre as estacas 0 e 3+5m?

Fórmulas: AI = Cota RN + RÉ Cota = AI - PI Cota = AI – PM
