Analise as afirmativas a seguir em relação a RUMO e AZIMUTE.

I. No 1º Quadrante Az = R.

II. No 2º Quadrante Az = 180º - R.

III. No 3º Quadrante Az = R + 180º.

IV. No 4º Quadrante Az = 360º + R.

Marque a alternativa CORRETA.

Analise as afirmativas a seguir em relação à escala.

I. É a razão entre as dimensões de um elemento representado no mapa e as dimensões do mesmo elemento no terreno.

II. A escala está relacionada com a resolução espacial do mapa.

III. A escala 1:100.000 é menor que a escala 1:50.000.

IV. E = !$ \dfrac {d} {D} !$

Onde:

E = escala

d = distância no mapa

D = distância no terreno

Marque a alternativa CORRETA.

Analise as afirmativas a seguir.

I. Ponto topográfico é o ponto escolhido no terreno e materializado pelo piquete.

II. Alinhamento topográfico é a linha que une dois pontos topográficos.

III. Ponto de partida é o ponto onde tem inicio o levantamento.

IV. Amarração de detalhes é o relacionamento dos detalhes artificiais e naturais da região levantada, com os lados e vértices da poligonal.

Marque a alternativa CORRETA.

Análise as afirmativas a seguir em relação às Curvas de Nível.

I. Curvas de nível são linhas que ligam pontos de mesma altitude na superfície do terreno.

II. Intervalo entre as curvas de nível é a diferença de altitude entre duas curvas consecutivas.

III. Uma curva de nível não tangência a si mesma.

IV. As curvas de nível cruzam entre si.

Marque a alternativa CORRETA.

Analise as afirmativas a seguir em relação aos métodos indiretos de medidas de distância e suas respectivas fórmulas, utilizando teodolito e mira graduada:

I. Medição de distância horizontais com visadas horizontais:

DH = 100 . H + C

II. Medição de distâncias horizontais com visadas inclinadas:

DH = 100 . H . cos² !$ \alpha !$ + C

III. Medição de distância vertical com visada ascendente:

DN = 50 . H . sen 2!$ \alpha !$ - FM + I

IV. Medição de distância vertical com visada descendente:

DN = 50 . H . sen 2!$ \alpha !$ + FM - I

Marque a alternativa CORRETA.

Analise as afirmativas a seguir em relação ao Nivelamento Geométrico.

I. É baseado na diferença de leituras feitas em miras graduadas.

II. É de grande precisão, sendo muito utilizado em levantamento de 1a ordem com erros em milímetros.

III. Utiliza níveis de luneta.

IV. Conhecendo-se a altitude ou cota do primeiro ponto, determina-se a altitude ou cota do segundo.

Marque a alternativa CORRETA.

Analise as afirmativas a seguir em relação à constituição geral de Teodolitos.

I. É parte principal do teodolito: Circuitos graduados, Luneta e Eixos.

II. É parte principal do teodolito: Circuitos graduados, Luneta, Eixos, parafusos calantes ou niveladores, parafusos de fixação e aproximação do movimento geral, parafusos de fixação e aproximação do movimento particular.

III. É parte acessória do teodolito: Luneta, Eixos, níveis de bolha, tripé, fio de prumo, prumo ótico.

IV. É parte acessória do teodolito: parafusos calantes ou niveladores parafusos de fixação e aproximação do movimento geral, parafusos de fixação e aproximação do movimento particular, parafusos de fixação e aproximação da luneta.

Marque a alternativa CORRETA.

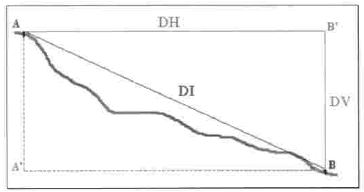

Analise as afirmativas a seguir a partir da ilustração abaixo.

I. Distância Horizontal (DH): é a distância medida entre dois pontos, no plano horizontal.

II. Distância Vertical ou Diferença de Nível (DV ou DN): é a distância medida entre dois pontos, num plano vertical que é perpendicular ao plano horizontal.

III. Distância Inclinada (DI): é a distância medida entre dois pontos, em planos que seguem a inclinação da superfície do terreno.

IV. Distância Horizontal (DH): é o somatório da Distância Vertical (DV) com a Distância Inclinada (DI).

Marque a alternativa CORRETA.

Analise as afirmativas a seguir em relação a Ângulos horizontais externos.

I. É o ângulo contado a partir de alinhamento anterior para o posterior, externamente a poligonal.

II. É o ângulo medido entre dois alinhamentos topográficos, do lado externo a uma poligonal fechada.

III. Variam de 0 a 360 graus e podem ser lidos no sentido horário ou anti-horário.

IV. É obrigatório a existência de uma poligonal aberta.

Marque a alternativa CORRETA.

Analise as afirmativas a seguir, em relação a Ângulos horizontais internos.

I. É o ângulo contado a partir do alinhamento anterior para o posterior, internamente a poligonal.

II. É o ângulo medido entre dois alinhamentos topográficos, do lado interno a uma poligonal fechada.

III. É obrigatório a existência de uma poligonal aberta.

IV. Variam de 0 a 360 graus e podem ser lidos no sentido horário ou anti-horário.

Marque a alternativa CORRETA.
