A instalação predial de esgoto sanitário é um aspecto crucial da construção de edifícios, garantindo a remoção segura e eficiente de águas residuais e dejetos humanos. Esse sistema envolve uma série de etapas e componentes para coletar, transportar e tratar os resíduos antes de serem descartados adequadamente. Dentre os diversos símbolos na representação de projetos de instalações prediais de esgoto sanitário, a imagem representa:

O revestimento de argamassa é uma técnica utilizada na construção civil para proteger e embelezar superfícies de paredes, tetos e pisos. Consiste na aplicação de uma mistura de argamassa sobre uma superfície preparada, como alvenaria, concreto, blocos cerâmicos ou placas de gesso, com o objetivo de nivelar, corrigir imperfeições, proporcionar acabamento e proteger contra intempéries. Os revestimentos com argamassas, exceto casos excepcionais especificados em norma técnica, a espessura admissível de revestimento interno e externo para tetos deve ser menor ou igual, em milímetros, a:

A rede de água pluvial é um sistema de infraestrutura crucial projetado para coletar, conduzir e drenar a água da chuva de áreas urbanas e rurais, minimizando inundações, erosões e outros problemas relacionados à gestão da água. Esse sistema é essencial para manter a sustentabilidade e a funcionalidade dos ambientes construídos e naturais. O conjunto de tubos de mesmo diâmetro nominal e classe ou conjunto de acessórios de mesmo tipo, mesmos materiais e processo produtivo, pertencentes a uma mesma partida e disponíveis simultaneamente para inspeção, denomina-se:

Observe a figura a seguir:

Ela representa parte de uma planta baixa de projeto arquitetônico. Para a execução do piso dos banheiros com cerâmica serão necessários, para o banheiro social e o quarto um quantitativo, em metros quadrados:

As fundações são um componente crítico na construção de edifícios e estruturas, pois fornecem a base estável necessária para suportar o peso e garantir a durabilidade a longo prazo. Existem vários tipos de fundações, escolhidos com base no tipo de solo, condições do terreno, cargas estruturais e outros fatores específicos do projeto. A fundação profunda perfurada com trado manual, preenchida com concreto, com comprimento mínimo de 3,0 m, utilizada para pequenas construções, com cargas limitadas a 100 kN, é:

Para projetos de arquitetura, desenhos técnicos e plantas baixas, é comum utilizar formatos específicos de papel. O formato padrão mais amplamente adotado faz parte da série A de papel. Outros tamanhos da série A também podem ser utilizados dependendo da escala do projeto e da conveniência. De acordo com os tamanhos e formatos de papel, quantos papéis em formato A3 equivalem a três folhas de papel A1, para terem o mesmo tamanho?

Um projeto de arquitetura é um conjunto de documentos técnicos e desenhos que descrevem a concepção e detalhes de uma construção. Esses documentos são desenvolvidos por arquitetos e engenheiros e servem como base para a execução da obra. Um projeto de arquitetura bem elaborado é essencial para garantir que a construção atenda aos requisitos funcionais, estéticos, técnicos e legais, resultando em uma edificação segura, confortável e adequada às necessidades do cliente e do usuário.



No que se refere à representação dos materiais de construção no projeto, a figura representa:

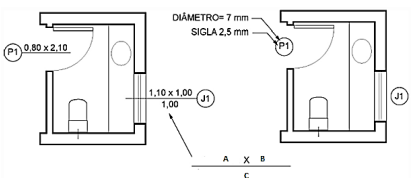

Observe a figura a seguir:

(NBR 6.492/2021. Documentação técnica para projetos arquitetônicos e urbanísticos — Requisitos.)

A figura representa parte de projeto arquitetônico com diversos elementos dispostos, para melhor visualização durante a execução da obra. As letras A, B e C estão associadas à janela no cômodo esquerdo da figura, bem como representam, com medidas em metros:

Conforme o Plano Diretor de Pouso Alegre, a porção de território definida em lei específica, destinada à reestruturação, transformação, recuperação e melhoria ambiental de setores com efeitos positivos na qualidade de vida, no atendimento às necessidades sociais, na efetivação de direitos sociais e na promoção do desenvolvimento econômico, prevista em projeto elaborado para a área, denomina-se área de:

De acordo como Código de Obras de Pouso Alegre, poderão ser aceitas pequenas alterações que não descaracterizem o projeto aprovado nem impliquem divergência superior a 5% entre as metragens lineares horizontais e verticais e/ou quadradas da edificação, constantes do projeto aprovado e as observadas na obra executada. Especificamente na metragem do pé direito, os limites mínimos a serem observados após aplicação do percentual de divergência previstos na normativa serão:
I. 2,40 m nos compartimentos de permanência prolongada.
II. 2,30 m nos compartimentos de permanência transitória.
III. 2,20 m nas garagens cobertas e abrigos para veículos, medida abaixo do vigamento.
IV. 2,10 m nas áreas cobertas por piscinas, bares e afins.
Está correto o que se afirma apenas em
