A elaboração de projetos hidrossanitário é essencial para manter a qualidade, durabilidade, o funcionamento de todos os aparelhos sanitários e uma execução mais fácil e ágil.

Analise a imagem a seguir.

Assinale a alternativa que corresponde corretamente ao nome das conexões do projeto de rede de esgoto demonstrado na imagem 3D.

A NBR 5626:2020 é a norma brasileira que trata das instalações prediais de água fria. Ela define as diretrizes para o projeto, execução, operação e manutenção desses sistemas em edificações, com o objetivo de garantir o fornecimento seguro e eficiente de água potável. A norma abrange desde a escolha de materiais até os testes de funcionamento, visando durabilidade, desempenho hidráulico e facilidade de manutenção.

Assinale a alternativa que indica corretamente qual o objetivo de seguir as recomendações da NBR 5626.

A NBR 5626:2020 estabelece uma distância mínima entre duas curvas de 90° em tubulações, sendo essa distância determinada pelo tipo de material utilizado (como PVC, cobre, PEX e outros), pelo diâmetro da tubulação (20 mm, 32 mm, 50 mm etc) e pelo tipo de instalação (água fria, água quente, esgoto etc). Essa variação ocorre porque cada combinação desses fatores influencia diretamente no comportamento hidráulico e na resistência mecânica do sistema.

Qual deve ser a distância mínima entre duas curvas de 90° para uma tubulação de PVC de 32 mm em instalação de água fria, conforme as normas técnicas?

Na hora de planejar o projeto de distribuição de água fria de um prédio é essencial calcularmos a reserva de incêndio. Analise a figura que apresenta um detalhamento de um reservatório.

Após analisar a figura assinale a alternativa que apresenta correta e respectivamente quais são os barriletes de incêndio e de distribuição.

Segundo a NBR 6122:2019 (Projeto e Execução de Fundações), não existe uma profundidade máxima absoluta definida para fundações diretas. No entanto, a norma orienta que as fundações diretas devem ser utilizadas quando a camada resistente do solo estiver em profundidade relativamente rasa, geralmente até _____ metros. Acima dessa profundidade, costuma-se adotar fundações _______ por questões de viabilidade técnica e econômica.

Assinale a alternativa que corresponda correta e respectivamente as lacunas.

Na construção de uma edificação, seja de grande ou pequeno porte, a etapa de sondagem do solo é essencial. Existem diversos tipos de sondagem no mercado, mas o mais conhecido e utilizado é o SPT (Standard Penetration Test).

Qual a importância de realizar uma sondagem de solo para a realização de uma construção?

A NBR 6122 estabelece os critérios para o projeto e a execução de fundações no Brasil. A norma abrange diversos tipos de fundações, como fundações rasas e profundas. Seu objetivo principal é garantir a segurança, estabilidade e desempenho estrutural das edificações, orientando os profissionais qualificado quanto à investigação do solo, dimensionamento das fundações, execução adequada, controle de qualidade e define todos os tipos de fundações.

Com base nas informações da NBR, qual é a definição de sapatas?

A presença de um engenheiro civil na obra é fundamental para garantir que a execução ocorra conforme o projeto, com maior rigor na qualidade e agilidade na resolução de imprevistos. Por exemplo, durante a execução de um projeto de fundação direta, o engenheiro percebeu que o projetista havia se esquecido de incluir a tabela com o quantitativo de aço referente a cada sapata. No entanto, como a obra estava em andamento e havia pressa para iniciar a execução, foi preciso estimar rapidamente a quantidade de aço necessário para a construção de sete sapatas idênticas.

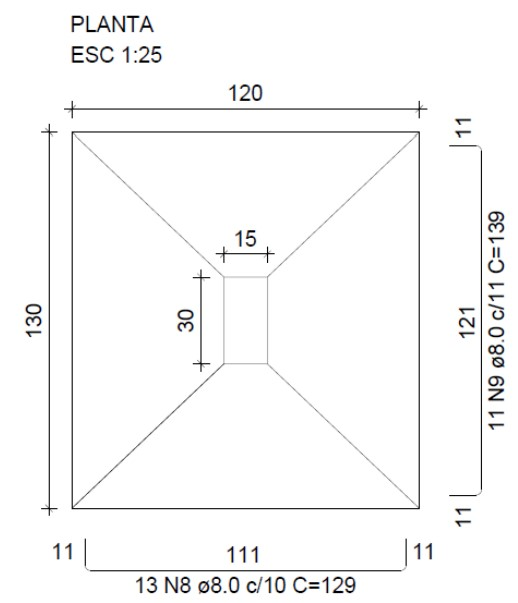

Abaixo a imagem com o detalhamento da sapata.

Observação: todas as medidas da imagem acima estão em centímetros.

Segundo a imagem, qual a quantidade de varas de aço de 8 mm aproximadamente, é necessária para a execução de 7 sapatas idênticas a da imagem?
