Um equipamento elétrico residencial monofásico de 5.000 VA é alimentada por um circuito de 20 m. A queda de tensão unitária do circuito é de 5 V/A.km.
Considerando que a tensão de alimentação é de 100 V e que esse circuito alimenta somente esse equipamento, a queda de tensão no circuito é de

Uma instalação industrial possui uma potência instalada de 400 kVA. O fator de potência e o fator de demanda globais dessa instalação são iguais a 0,8 e a 0,6, respectivamente.
A potência demandada dessa instalação é igual a

Em uma instalação elétrica com esquema de aterramento TN, após o dimensionamento de um circuito, constatou-se que o usuário da instalação não estaria protegido contra contatos indiretos.
Sobre as medidas que irão dar segurança ao usuário, analise as afirmativas a seguir.
I. Deve-se diminuir a bitola do circuito em relação à dimensionada. II. Deve-se colocar um dispositivo diferencial residual – DR. III. Deve-se trocar o disjuntor por outro com menor amperagem.
Está correto o que se afirma em

Uma subestação é dotada de um transformador 20√3 MVA com tensão de linha no primário igual a 200 kV. O valor da relação de transformação do transformador de corrente (TC) que monitora a corrente no primário é 20.
Sabendo-se que, na saída do TC, a corrente é 3 A, o valor da corrente elétrica de linha no primário é de

O dimensionamento do eletroduto de uma instalação elétrica considerou somente o número de condutores em seu interior. Em um trecho de 24 metros, entre duas caixas de passagem, existem três curvas de 90º.
Para que os circuitos que estão no interior desse eletroduto possam ser instalados sem qualquer problema na sua enfiação, essa linha deve ter seu diâmetro, em relação ao inicialmente dimensionado,

A composição de preço unitário do serviço de rejuntamento (de 1 m²) de azulejo 15x15cm com cimento branco é apresentada na tabela a seguir.

O saco de 50kg do cimento branco custa R$ 40,00, e os custos horários do azulejista e do servente (incluindo os encargos sociais) são respectivamente R$ 20,00 e R$ 15,00. Admita ainda que, para realizar o serviço, foram empregadas duas equipes de trabalho, sendo cada equipe constituída de um azulejista e um servente.

Assim, o custo do rejuntamento de uma área de 200m² e o prazo para a conclusão do serviço são, respectivamente,

A estrutura analítica das atividades de construção de uma residência foi elaborada conforme a tabela a seguir, que apresenta os respectivos prazos de execução e a dependência entre elas.

Com base na tabela, assinale a opção que indica o Caminho Crítico da obra e a Folga Total (FT) da atividade C.

Para executar o serviço de 1 m³ de pintura foram consumidas 1,2 hora de pintor, 0,1 hora de ajudante de pintor e 0,45 L de tinta antichama.

A tabela a seguir mostra os custos desses insumos, incluindo os encargos sociais de mão de obra.

Considerando um BDI nulo, o custo de 1 m³ desse serviço é de

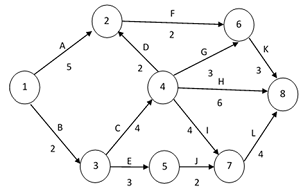

A figura a seguir mostra a rede PERT/CPM:

As setas representam atividades nomeadas com letras (de A até L), cuja duração (indicada por números) está expressa em dias corridos. Os círculos mostram as incidências de início e término das atividades.

Assinale a opção que indica o caminho crítico da rede.

No levantamento planimétrico de um terreno plano poligonal, a equipe de topografia obteve os ângulos internos mostrados na tabela abaixo.

Com base nos dados da tabela, o erro de fechamento angular (Efa) do polígono levantado é de
