Para a realização dos serviços de manutenção elétrica, a NR 10 estabelece uma série de medidas de proteção individual. Sobre isso, analise as assertivas abaixo:
I. As vestimentas de trabalho devem ser adequadas às atividades, devendo contemplar a condutibilidade, inflamabilidade e influências eletromagnéticas. II. É vedado o uso de correntes ou outro tipo de adorno no trabalho de instalações elétricas. III. Instalar aterramento temporário com equipotencialização dos condutores do circuito estritamente se não houver como instalar sinalização que impeça a reenergização. IV. É obrigatório o uso de dispositivo que impeça a reenergização do circuito por pessoa não autorizada.
Quais estão corretas?

No centro de um prédio residencial, tem uma caixa d’agua com 2m de largura, 2m de profundidade e 2m de altura. A estrutura total tem 15m de altura, 6m de largura e 6m de profundidade, conforme figura abaixo. Considere que um para-raio deve ser instalado no centro da caixa d’água e determine a altura da haste do para-raio Franklin para atender uma residência que requer nível de proteção III, conforme norma NBR 5419 para o projeto de SPDA.

Determine o diâmetro do eletroduto de PVC abaixo para o trecho entre as caixas de passagem (CP) 1 e 2, com base na tabela de eletrodutos. Os condutores do circuito estão descritos com a seção nominal e são do fabricante X, conforme tabela. Considere que, para trechos maiores que 15m, o eletroduto deve ter seu diâmetro corrigido.

Considerando a tabela abaixo de queda de tensão para uma carga ligada em 110V, determine a seção para o condutor do circuito 2 do diagrama unifilar para uma queda de tensão na carga de 4%.

Com base na norma brasileira de instalações elétricas, determine o número de TUG e a potência aparente total necessária para o ambiente da copa de uma residência, conforme imagem abaixo.

Determine o número de espiras em N1 e N2 para o autotransformador ideal abaixo, sabendo que a seção magnética do núcleo é de 10 cm². N1 + N2 é o número total de espiras do transformador.

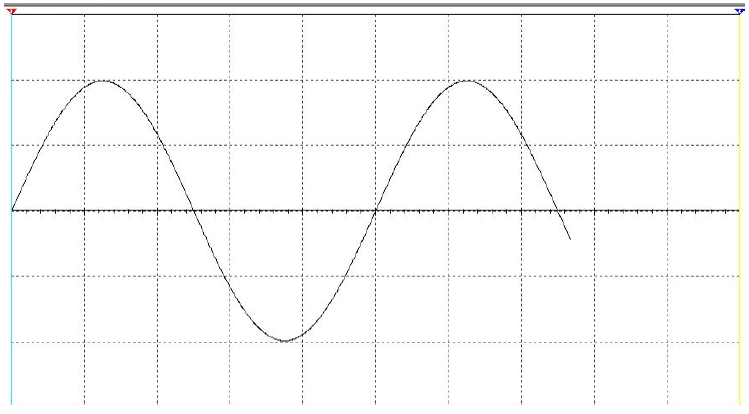

Analisando o sinal senoidal na tela do osciloscópio da figura abaixo e sabendo que o equipamento está configurado para escala de amplitude de 100 V/Div e para a escala de tempo com 2 ms/Div, podemos afirmar que os valores de tensão RMS e frequência do sinal são, respectivamente (considere o valor inteiro sem casas decimais):

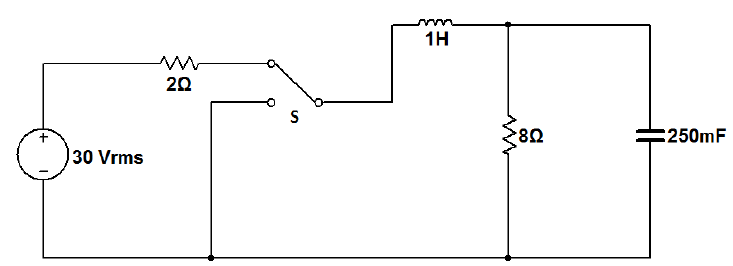

O circuito abaixo inicialmente está com a fonte conectada no indutor de 1H. No instante t=0, a chave S passa para a segunda posição, desconectando a fonte do indutor. Com base no circuito RLC, podemos afirmar que o sistema terá um comportamento:

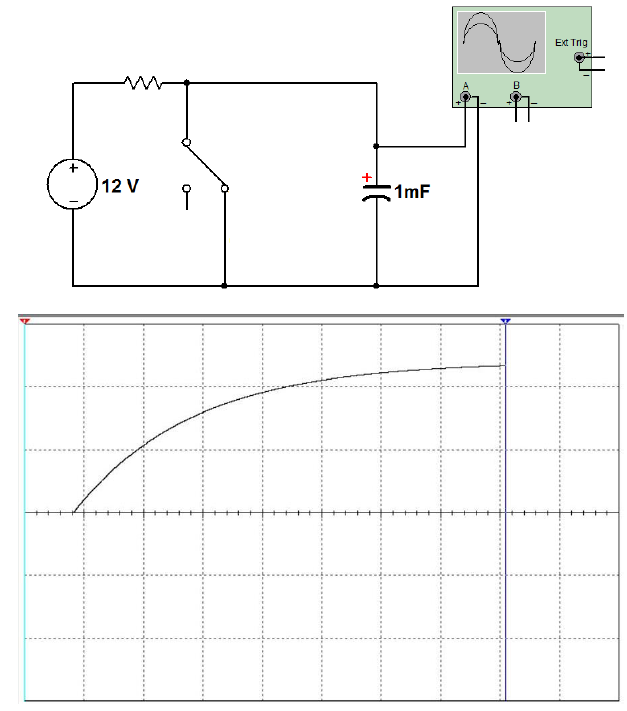

O circuito a seguir está com a chave fechada. Em um determinado instante de tempo, a chave é aberta. Determine o valor do resistor baseado na leitura da tela do osciloscópio, considerando que ele estava configurado com 5V/Div e 100 ms/Div.
