Considere as afirmativas abaixo a respeito da correção de fator de potência:

I. Um banco de capacitores único na entrada de uma instalação industrial, diminui a corrente elétrica nos equipamentos dessa instalação.

II. Elevando-se o fator de potência de um equipamento à unidade, a corrente elétrica e a tensão ficam em fase.

III. Um baixo fator de potência capacitivo pode causar sobretensão em equipamentos.

É correto somente o que se apresenta em:

Um equipamento elétrico residencial, de 3500W e fator de potência de 0,7, é alimentado por meio de um circuito monofásico de 100V. A queda de tensão unitária desse circuito é de 4,0V/A.km. Considerando que a queda de tensão máxima permitida seja de 1%, o comprimento desse circuito deve ser no máximo:

Um ambiente fechado de 15 metros de comprimento por 10 metros de largura possui um nível de iluminamento no plano de trabalho de 500 LUX. Utilizando o método dos lúmens e considerando que os fatores de utilização e manutenção são iguais a respectivamente 0,5 e 0,8, o número de luminárias utilizadas é igual a:

Dado: cada luminária possui 2.500 lúmens.

Um gerador de 250kVA, 400V e reatância de 0,02 p.u alimenta um motor de potência 400kVA, 400V e reatância de 0,04 p.u. por meio de uma linha de reatância igual a j 0,0128!$ \Omega !$. Foram adotadas as grandezas de 250kVA e 400V como bases.

Um curto-circuito trifásico ocorre nos terminais do motor no momento em que a tensão de linha em seus terminais era de 380V. A corrente de curto-circuito é igual a:

A respeito do Subsistema de Descida de um sistema de proteção contra descargas atmosféricas (SPDA), considere as afirmativas abaixo:

I. Deve prover caminhos paralelos para acorrente elétrica.

II. Deve possuir o maior comprimento possível.

III. Deve ser conectada com as partes metálicas estruturais.

É correto somente o que se apresenta em:

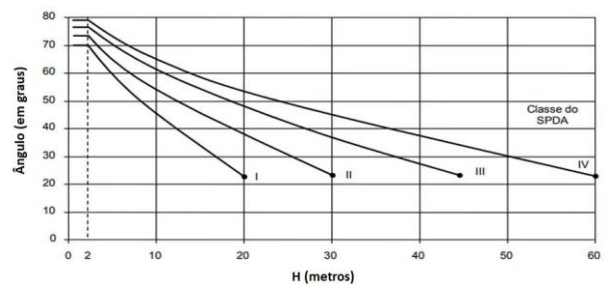

A Figura abaixo apresenta um conjunto de curvas para um SPDA aplicados ao método do ângulo de proteção:

O ângulo de proteção do captor de um sistema de proteção contra descargas atmosféricas (SPDA) de uma edificação que está a 15m em relação ao plano de referência é de 500 (valores estipulados pelo projetista).

A proteção, neste caso, somente seria possível para a(s) Classe(s) de proteção:

Na situação em que o licitante vencedor não aceitar a contratação nos termos apresentados, a Administração deverá:

A respeito do processo licitatório, observado na Lei nº 14.133 de 2021, é correto o que se apresenta em

Dois transformadores reais idênticos com potência de 250kVA, tensão do primário de 20kV e secundário de 50V tem seus enrolamentos primários conectados em série e os enrolamentos secundários em paralelo.

As correntes elétricas no primário e secundário dessa associação são respectivamente iguais a:

Foram verificadas, para um consumidor, 30 medidas de níveis de tensão entre fases situadas na faixa precária.

Para esse caso, o indicador de tensão em regime permanente denominada de Duração Relativa da Transgressão de Tensão Precária – DRP é igual a:
