Uma instalação elétrica é alimentada por meio de um quadro de distribuição que atende as seguintes cargas: um equipamento monofásico de 3.500 watts; 25 tomadas de uso geral monofásica; 14 luminárias monofásicas e um equipamento alimentado por duas fases.

O número mínimo de circuitos para o atendimento a essas cargas é:

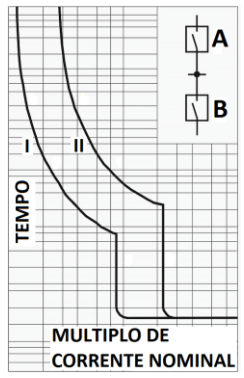

A figura abaixo apresenta as curvas de dois disjuntores, A e B, e a posição relativa de cada um deles, onde o disjuntor A encontra-se mais próximo das cargas:

A respeito desses disjuntores pode-se dizer que:

Considere as afirmativas abaixo a respeito da habilitação do licitante para a participação do processo licitatório, segundo a Lei nº 14.133 de 2021:

I. Compreende a capacidade do licitante nas esferas jurídica, técnica, fiscal-trabalhista e econômico-financeira.

II. Poderá ser exigida a apresentação dos documentos de habilitação apenas pelo licitante vencedor.

III. Os documentos relativos à regularidade fiscal, em qualquer caso, serão exigidos de todos os licitantes.

É correto somente o que se apresenta em

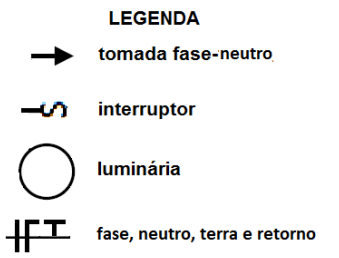

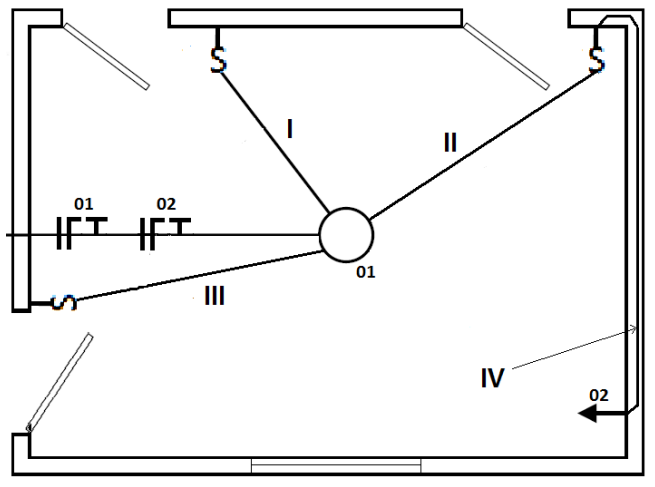

A figura abaixo apresenta o esquema parcial de uma alimentação elétrica em uma sala:

Este esquema apresenta uma luminária que pode ser comandada por três interruptores em locais diferentes, além de uma tomada monofásica.

Nos eletrodutos I, II, III e IV existem os seguintes condutores:

Uma associação de dois resistores em paralelos com valores iguais a R e 4R é alimentada por uma fonte de tensão com ddp igual a U. O equivalente de Thévenin visto pelos terminais do resistor igual a 4R é composto por uma fonte de tensão e uma resistência iguais a

Considere as afirmativas abaixo a respeito de controle de velocidade e torque de motores de corrente contínua:

I. Para velocidades abaixo dos valores nominais o controle da velocidade é realizado através da variação da tensão de armadura.

II. Variando-se a tensão de armadura o torque do motor varia na mesma proporção.

III. O aumento da corrente de campo faz com que o acoplamento entre o estator e o rotor diminua, diminuindo a velocidade na mesma proporção.

É correto somente o que se apresenta em:

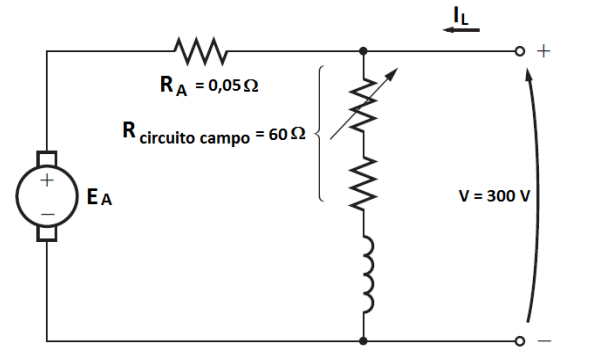

A figura abaixo apresenta um circuito equivalente de um motor CC em derivação:

Este motor é de 300V e seu circuito de campo possui resistência total de 60!$ \Omega !$. A carga imposta a este motor determina uma corrente I_L é igual a 140A.

A tensão E_A para esta carga é:

A respeito da Modelagem MEP é correto o que se apresenta em:

Um equipamento elétrico trifásico de 40kVA possui um regime de trabalho constante e apresenta um fator de potência de 0,866 indutivo.

Para elevar o fator de potência à unidade, deve-se instalar um banco de capacitores de

Um circuito elétrico foi dimensionado pelos critérios de capacidade de condução de corrente elétrica e sobrecorrente em um ambiente com temperatura de 20ºC.

Caso este circuito fosse instalado em um ambiente de 50ºC, pode-se dizer a respeito desse dimensionamento:
