Uma carga trifásica ligada em triângulo é equilibrada e possui impedância !$ \overline{Z}_c !$ = 45 + j · 30 [Ω] por fase. Essa carga é alimentada por uma fonte trifásica, simétrica e de sequência positiva, que possui tensão de fase de 200 [V] e está conectada em estrela.

Nesse contexto, assinale a alternativa que apresenta, corretamente, a corrente de fase na carga equivalente conectada em estrela, na fase de referência. Para tanto, faça a transformação estrela-triângulo e considere que a tensão na fase de referência possui fase nula.

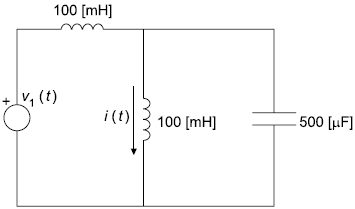

Assinale a alternativa que apresenta, corretamente, o valor do fasor da corrente indicada na figura, onde v ₁ ( t ) = 141 · sen (100 · t + 45º).

Para tanto, considere !$ \sqrt{2} !$ = 1,41.

Nesse contexto, assinale a alternativa que apresenta, corretamente, o fasor da corrente indicada na figura.

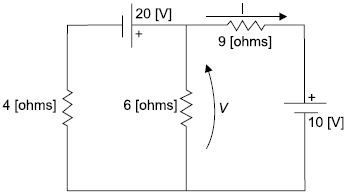

Assinale a alternativa que apresenta, corretamente, a tensão e a corrente indicadas na figura.

Na figura, estão representados um trapézio ABCD, um triângulo ABE e três circunferências com centros nos pontos A, O e B, de mesmo raio.

Sabendo-se que as circunferências de centro A e B são tangentes no ponto O, que os pontos A, B, C, D e E pertencem à circunferência de centro O, e que os pontos C, D e E pertencem a duas das circunferências representadas, é possível afirmar corretamente que a razão entre os perímetros do trapézio ABCD e do triângulo ABE é:

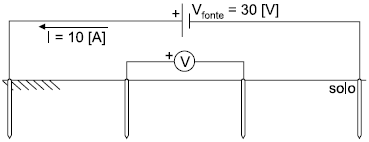

O método de Wenner pode ser empregado para a medição da resistência de um solo perfeitamente homogêneo, e a figura ilustra o arranjo experimental empregado para tal.

Dado que a tensão medida no voltímetro é 10 [V], que as hastes possuem comprimento de 0,50 [m] e que a distância entre elas é de 1,0 [m], assinale a alternativa que apresenta, corretamente, o valor da resistência do solo, fornecida por esse método.

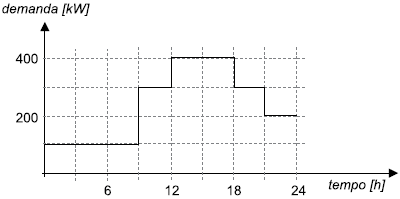

Uma instalação elétrica comercial, que possui a curva diária de demanda ilustrada, tem um contrato de tarifação binômia que consiste na tarifação da energia total consumida durante o mês e na tarifação da maior demanda individual, no mesmo mês.

Dado que a tarifa de energia é 0,50 [R$/kWh] e que a tarifa de demanda é 50,00 [R$/kW], assinale a alternativa que apresenta corretamente o valor da fatura de energia elétrica, considerando que o mês tem 30 dias.

Um transformador monofásico foi submetido aos ensaios em vazio e em curto-circuito e os dados estão apresentados nas tabelas.

Ensaio em vazio – lado de baixa tensão
P [W]	Tensão [V]	Corrente [A]
300	1000	0,5

Assinale a alternativa que apresenta, correta e respectivamente, o valor da resistência de perdas, o valor da reatância de magnetização e o valor da impedância de curto-circuito.

A administração de uma edificação comercial de grande porte optou pela instalação de painéis solares para o suprimento de parte da energia elétrica consumida. Dado que se pretende instalar 300 [m²] de painéis que possuem rendimento de 12 [%], assinale a alternativa que apresenta, corretamente, a energia produzida por essa instalação durante um período de 30 dias, com insolação diária de 4 horas, considerando que a energia bruta produzida pelos raios solares é de cerca de 1 [kW/m²].

Acerca da proteção e coordenação de sistemas elétricos, assinale a alternativa correta.
