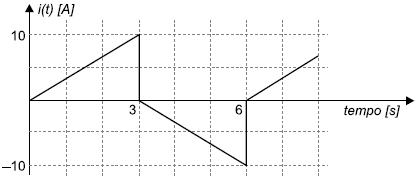

O sinal elétrico ilustrado foi medido por um multímetro digital true RMS.

Assinale a alternativa que apresenta, aproximadamente, o valor eficaz fornecido por esse multímetro.

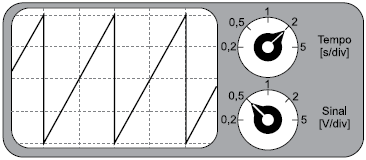

A figura ilustra a parte frontal de um osciloscópio hipotético utilizado para a medição de tensão em um determinado bipolo. Dado que a ponta de prova desse osciloscópio está selecionada no modo 10x, assinale a alternativa que apresenta, correta e respectivamente, o valor de pico desse sinal, bem como o seu período. Para tanto, considere que o sinal é simétrico.

Acerca dos disjuntores empregados nos sistemas elétricos de potência, assinale a alternativa correta.

Uma indústria siderúrgica consome 4 [MW] de potência ativa trifásica, com fator de potência 0,8 (indutivo). Após sucessivas penalizações aplicadas pela concessionária de distribuição, a indústria resolveu corrigir o seu fator de potência e análises preliminares indicaram a possibilidade de instalação das soluções apresentadas na tabela.

Solução	Capitância [μF]	Ligação
APAC ROT TUSA	16 70 80	Y Y Y

Dado que a tensão de fase na ligação estrela é 8 [kV], que a frequência angular é 350 [rad/s] e que o fator de potência exigido pela concessionária deve ser 0,9 ≤ cos φ ≤ 1,0, assinale a alternativa que apresenta, corretamente, a(s) solução(ões) que pode(m) ser utilizada (s) pela indústria.

Para tanto, considere que !$ \sqrt{1^2-0,9^2}=0,44 !$.

Relés de proteção possuem funções distintas, empregadas na proteção dos mais diversos equipamentos elétricos.

Nesse contexto, assinale a alternativa correta.

O acionamento de motores de corrente alternada depende do tipo de motor, bem como dos seus aspectos construtivos.

Nesse contexto, selecione a alternativa correta no que se refere ao acionamento de motores de indução.

Uma fonte trifásica, simétrica e de sequência positiva alimenta uma carga trifásica, equilibrada, ligada em triângulo. São dados:

• O módulo da tensão de fase na fonte é 127 [V];

• A fonte está conectada em estrela;

• A fase da tensão !$ \dot{V}_{AB} !$ é nula; e

• !$ \overline{Z}_c !$ = 3 + j · 4 [Ω] é a impedância por fase da carga.

Nesse contexto, assinale a alternativa que apresenta, corretamente, a corrente de fase na carga.

O projeto de luminotécnica de uma edificação térrea de 800 [m²] de área e cuja atividade requer 500 [lux], resultou nas opções apresentadas na tabela.

Lâmpada	Fluxo/lâmpada	Nº de lâmpadas
HF Marso Terrance	4000 [lm] 6000 [lm] 8000 [lm]	100 60 40

Dado que o fator de depreciação e o fator de utilização são unitários, assinale a alternativa que apresenta, corretamente, a(s) lâmpada(s) que pode(m) ser empregada(s) nesse projeto de luminotécnica.

Um transformador de corrente (TC) é conectado a uma linha de transmissão cujo nível de tensão é 15 [kV].

Os dados desse transformador são:

• Potência nominal: 100 [VA];

• Relação de transformação: 600 [A]/5 [A]; e

• Frequência de operação: 60 [Hz].

A carga conectada ao secundário desse TC possui resistência de 3 [Ω]. Nesse contexto, assinale a alternativa que apresenta corretamente o valor da queda de tensão no primário desse TC, quando a corrente de linha no primário da linha de transmissão é 300 [A].

Duas fontes monofásicas e três bipolos passivos estão conectados em um arranjo arbitrário. Um engenheiro eletricista fez medições de potência ativa (P em [W]) e reativa (Q em [VAr]) em todos os elementos e obteve os dados apresentados na tabela.

Dado que as medições foram feitas utilizando a mesma convenção para todos os elementos, assinale a alternativa que apresenta, correta e respectivamente, os valores de P₂ e Q₃.
