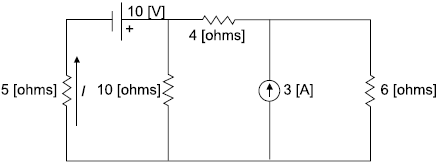

O circuito ilustrado na figura pode ser solucionado com o emprego do princípio da superposição.

Nesse contexto, assinale a alternativa que apresenta, corretamente, a contribuição da fonte de tensão para a corrente indicada na figura.

Um circuito elétrico de corrente contínua pode ser descrito pela tabela

Nó inicial	Nó final	Elemento	Valor
1	2	Resistor	R21 = 15 [Ω]
2	3	Fonte de tensão	V32 = 10 [V]
3	4	Resistor	R43 = 4 [Ω]
3	1	Resistor	R13 = 10 [Ω]
4	1	Resistor	R14 = 6 [Ω]

Assinale a alternativa que apresenta, corretamente, o valor da corrente que flui do nó 2 para o nó 3.

Uma fonte trifásica, simétrica e de sequência positiva alimenta uma linha de transmissão trifásica a três fios e equilibrada, que está conectada a uma carga também equilibrada. Dado que:

• !$ \dot{I}_A !$ = 10 !$ \angle !$ 0º [A] é a corrente de fase na fonte;

• !$ \overline{Z}_p !$ = j · 0,5 [ Ω] é a impedância própria das fases da linha de transmissão;

• !$ \overline{Z}_m !$ = j · 0,2 [ Ω] é a impedância mútua entre fases da linha de transmissão; e

• !$ \overline{Z}_c !$ = j · 4,3 [ Ω] é a impedância por fase da carga conectada em estrela.

Nesse contexto, assinale a alternativa que apresenta, corretamente, o valor da tensão na fase B da fonte, considerando que a fonte está conectada em estrela.

Assinale a alternativa correta, acerca da resolução – RDC nº 50, de 21 de fevereiro de 2002.

O dimensionamento dos condutores de entrada de um painel monofásico de baixa tensão deve considerar o critério da ampacidade e o critério da máxima queda de tensão admissível, dentre outros. Esse painel encontra-se a 200 [m] da entrada e o condutor utilizado possui resistência elétrica de 0,5 [Ω/km].

Dado que o painel fornece 50 [A] quando em plena carga, assinale a alternativa que apresenta, correta e respectivamente, a queda de tensão nesse condutor e a potência elétrica dissipada por ele, nessa condição de operação.

Um circuito elétrico qualquer é alimentado por uma fonte de tensão de corrente alternada e é composto por um resistor em série com dois elementos passivos. A tensão eficaz sobre o resistor é 30 [V], a tensão eficaz sobre o primeiro elemento passivo é 50 [V] em fase com a tensão sobre o resistor, e a tensão eficaz sobre o segundo elemento passivo é 60 [V] adiantados de 90º em relação à tensão eficaz sobre o resistor. Nesse contexto, assinale a alternativa correta.

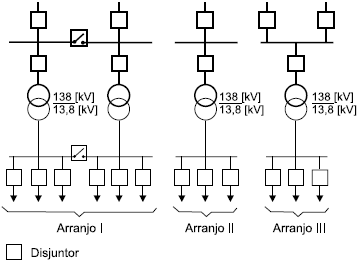

A figura ilustra três arranjos de subestações comumente empregados nos níveis de tensão de distribuição.

Assinale a alternativa que apresenta, corretamente, a ordem crescente de confiabilidade dos três arranjos apresentados.

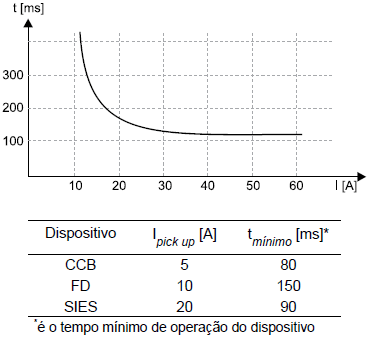

A curva tempo vs. corrente de um motor de indução está ilustrada na figura e, para a proteção desse motor, foram selecionados três dispositivos de proteção de sobrecorrente, cujas características estão apresentadas na tabela.

Considerando que a curva tempo vs. corrente dos três dispositivos é extremamente inversa, selecione a alternativa que apresenta corretamente o(s) dispositivo(s) que pode(m) ser utilizado(s) na proteção do motor em questão. Para tanto, considere que o motor possui tensão nominal de 440 [V] e potência de 1270 [W].

Assinale a alternativa correta acerca dos relés eletromecânicos de proteção.

O relé numérico de distância normalmente possui seis elementos que podem indicar a presença de curto-circuito no equipamento protegido: três elementos de terra e três elementos de fase.

A tabela apresenta os fasores dos sinais empregados pelos três elementos de fase, em [V] e [A], em um relé de distância.

Assinale a alternativa que apresenta corretamente a impedância calculada pelos três elementos de fase, em [Ω].
