Questões do Concurso Pref. São Luís-MA - CESPE / CEBRASPE

566165 Ano: 2016
Disciplina: Arquitetura
Banca: CESPE / CEBRASPE
Orgão: Pref. São Luís-MA

Provas:

Arquiteto e Urbanista
Provas ×

Instalações PrediaisInstalações Elétricas
Instalações PrediaisTelefonia

enunciado 566165-1

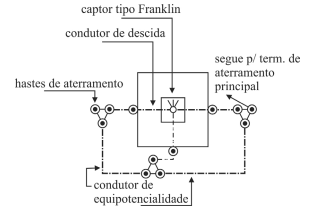

Considerando a figura precedente, que mostra a planta do projeto de instalação de um sistema de proteção contra descargas atmosféricas (SPDA), assinale a opção correta, com relação a instalações especiais de para-raios, telefone e cabeamento estruturado.

A

No projeto de cabeamento estruturado, o cabeamento horizontal é a infraestrutura que se estende da sala de equipamentos até a área de trabalho.

B

No SPDA apresentado, a energia da descarga atmosférica a ser conduzida ao solo a partir do captor é levada por dois condutores de descida às hastes de aterramento.

C

O para-raios tipo gaiola de Faraday é o método mais indicado para prédios mais baixos e horizontais; enquanto que o método de Franklin é mais apropriado para prédios verticais e altos.

D

Como a instalação telefônica utiliza somente cargas baixas de energia, o aterramento pode ser resolvido utilizando-se uma instalação comum aos outros sistemas de aterramento da edificação.

E

Em um projeto de cabeamento estruturado, a sala de equipamentos é o local onde ocorre a subdivisão das rotas de backbone vinculadas a outros edifícios da rede.

Provas

Questão presente nas seguintes provas

566164 Ano: 2016
Disciplina: Arquitetura
Banca: CESPE / CEBRASPE
Orgão: Pref. São Luís-MA

Provas:

Arquiteto e Urbanista
Provas ×

Tecnologia das ConstruçõesSistemas e Elementos ConstrutivosSistemas EstruturaisPrincípios e Fundamentos
Tecnologia das ConstruçõesSistemas e Elementos ConstrutivosSistemas EstruturaisMorfologia e Funcionamento das Estruturas

enunciado 566164-1

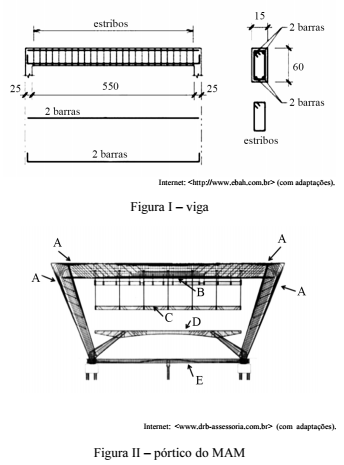

Considerando as figuras I e II precedentes, assinale a opção correta, quanto à leitura e interpretação de projetos de cálculo estrutural.

A

A letra E na figura II indica um elemento enterrado que une os pilares para combater o empuxo horizontal resultante do momento no pilar.

B

A figura I mostra o desenho da armação de uma viga contínua.

C

O momento máximo no meio do vão da viga na figura I é combatido com quatro barras de ferro.

D

A única função do estribo é garantir a posição dos ferros longitudinais.

E

Na figura II, nos detalhes A, se observa uma armadura positiva na parte superior da viga e na face externa do pilar.

Provas

Questão presente nas seguintes provas

566163 Ano: 2016
Disciplina: Arquitetura
Banca: CESPE / CEBRASPE
Orgão: Pref. São Luís-MA

Provas:

Arquiteto e Urbanista
Provas ×

Conforto AmbientalConforto Acústico
ProjetosAnálise Projetual

enunciado 566163-1

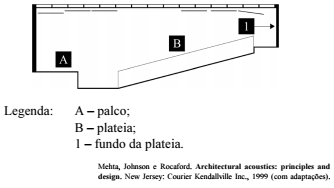

Considerando a figura precedente, que representa o corte de um auditório, assinale a opção correta.

A

Uma sala a ser utilizada para concertos deve ter volume pequeno, para que se possa garantir a fidelidade sonora.

B

Para um escalonamento visual adequado na plateia, recomenda-se espaço livre de, no mínimo, 70 cm entre as cadeiras.

C

Em projetos de auditórios, especialmente em salas para concertos e músicas de câmara, há pouca possibilidade de emprego de modulação construtiva, uma vez que tal uso requer forma e volume muito particulares.

D

Os revestimentos recomendados para um auditório e para uma sala de projeção são essencialmente distintos, visto que, no primeiro caso, a necessidade é controlar o tempo de reverberação, ao passo que, no segundo, é necessário ampliar o reforço.

E

Para controlar o tempo de reverberação, a superfície indicada pelo número 1 na figura deve ser absorvedora.

Provas

Questão presente nas seguintes provas

566162 Ano: 2016
Disciplina: Arquitetura
Banca: CESPE / CEBRASPE
Orgão: Pref. São Luís-MA

Provas:

Arquiteto e Urbanista
Provas ×

Desenho Técnico
Expressão e Representação

A respeito da geometria descritiva, assinale a opção correta.

A

Se um ponto mantiver sempre a mesma direção, sem desviar, dará origem a uma linha curva.

B

Todo segmento de reta oblíquo a um plano apresentará projeções com dimensões idênticas às reais, tanto em relação à sua medida linear quanto em relação ao seu ângulo, qualquer que seja a posição do plano.

C

Plano frontal é todo plano paralelo ao plano horizontal de projeção e será sempre perpendicular ao plano vertical de projeção.

D

Todo segmento de reta perpendicular a um plano apresentará projeções na forma de um ponto, qualquer que seja a posição do plano.

E

Quando o centro de projeção está situado a uma distância finita do objeto, as projetantes são divergentes, dando origem à chamada projeção cilíndrica.

Provas

Questão presente nas seguintes provas

566161 Ano: 2016
Disciplina: Arquitetura
Banca: CESPE / CEBRASPE
Orgão: Pref. São Luís-MA

Provas:

Arquiteto e Urbanista
Provas ×

Arquitetura DigitalCAD e AutoCAD

AUTOCAD é um software do tipo CAD (computer aided design ou projeto assistido por computador), utilizado principalmente para a elaboração de peças de desenho técnico em duas dimensões e para criação de modelos tridimensionais. Na utilização do AUTOCAD, o comando

Provas

Questão presente nas seguintes provas

566160 Ano: 2016
Disciplina: Arquitetura
Banca: CESPE / CEBRASPE
Orgão: Pref. São Luís-MA

Provas:

Arquiteto e Urbanista
Provas ×

Processos de ProjetoEtapas do Processo

Com base na NBR 13531:1995, que trata da elaboração de projetos de edificações — atividades técnicas, assinale a opção correta.

A

Estudo de viabilidade é a etapa do projeto destinada à concepção e à representação do conjunto de informações técnicas iniciais e aproximadas.

B

O projeto legal é uma etapa opcional destinada à concepção e à representação das informações técnicas da edificação, necessárias e suficientes à licitação dos serviços de obra.

C

A coordenação geral das atividades técnicas de projeto de edificação deve ser feita em função das determinações do projeto de estruturas.

D

Os objetos de projeto, classificados em ordem decrescente de complexidade, são os seguintes: urbanização, edificação, elemento da edificação, instalações prediais, componente construtivo e material para construção.

E

São exemplos de elementos da edificação: portas, janelas, tijolos, colunas, vigas e interruptores.

Provas

Questão presente nas seguintes provas

566159 Ano: 2016
Disciplina: Arquitetura
Banca: CESPE / CEBRASPE
Orgão: Pref. São Luís-MA

Provas:

Arquiteto e Urbanista
Provas ×

Arquitetura DigitalSketchUp

SketchUp é uma ferramenta para gerar imagens 3D, muito utilizada por arquitetos e engenheiros. A respeito do programa SketchUp e de sua utilização, assinale a opção correta.

A

A ferramenta OFFSET encontra-se na paleta CONSTRUCTION.

B

A ferramenta TRIM subtrai o primeiro sólido do segundo e mantém apenas o resultado final no modelo.

C

O programa possui um sistema de dimensionamento simples e voltado para a elaboração de projetos técnicos.

D

O programa conta com as ferramentas básicas de desenho: retângulo, linha, círculo, arco, polígono regular e freehand ou forma livre.

E

O programa utiliza apenas um modo de seleção de entidades, o window.
