Analise as curvas C1 e C2 e as colunas abaixo.

Curva Representa

I a − conjugado de partida direta

II b − corrente de partida estrela-triângulo

III c − conjugado resistente

IV d − corrente de partida direta

V e − conjugado de partida estrela-triângulo

A associação correta entre as colunas encontra-se em:

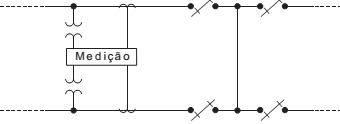

Uma subestação primária de consumidor ligada a uma tensão de 69 kV possui uma etapa conforme o esquema abaixo.



Além do equipamento de medição, esta etapa é constituída de

O DPS é ligado a

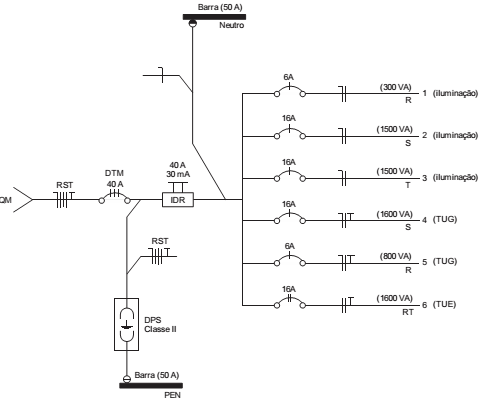

Considere o esquema unifilar do quadro de distribuição residencial: O dispositivo identificado por IDR é um interruptor diferencial residual

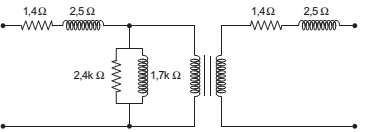

A figura abaixo representa o circuito equivalente de um transformador monofásico, cujos parâmetros foram obtidos por medidas realizadas por um multímetro e por ensaios em vazio e em curto-circuito.



Está correto o que se afirma em:

Caracterizam a lâmpada halógena PAR:

Um transformador trifásico com secundário ligado em estrela fornece tensão de linha de 600 V a uma carga resistiva de 20 Ω. Os valores aproximados da tensão de fase e das correntes de fase e de linha são:

Considere uma carga indutiva, cosφ = 0,8, a qual submetida à tensão v(t) = 170 cos (377t − 90°) V produz uma corrente de módulo igual a 1,3A_RMS^.

A potência ativa em W dissipada pela carga é, aproximadamente,

O efeito NOTCHING refere-se a um distúrbio periódico de tensão que tem como principal causa

Atua com retardo de tempo quando a corrente de entrada excede um valor predeterminado, sendo a relação entre corrente de entrada e tempo de atuação predefinida ou inversa. Trata-se de um relé de
