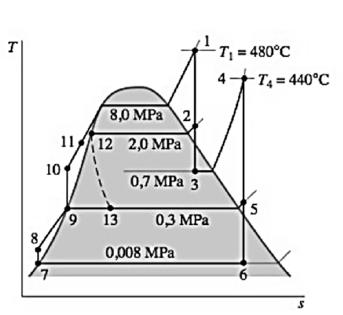

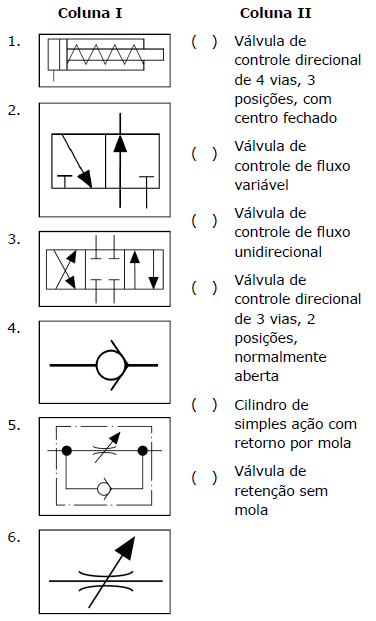

Relacione corretamente os símbolos de dispositivos de circuitos pneumáticos com as respectivas descrições, numerando a Coluna II de acordo com a Coluna I


A sequência correta, de cima para baixo, é:

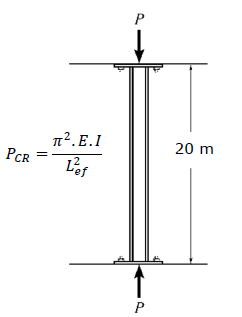

Um pilar de aço de seção retangular maciça (0,12 m x 0,01 m) e 20 m de comprimento está engastado em ambas as suas extremidades e é submetido a um carregamento de compressão, conforme apresentado na figura a seguir.


Sabendo que o módulo de elasticidade do aço é de E_aço = 200 GPa e considerando π²=10 e um fator K=0,5 para o comprimento efetivo, é correto afirmar que a carga crítica de flambagem é igual a

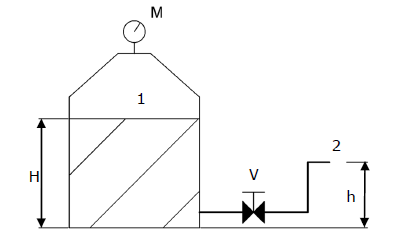

Um fermentador de grande capacidade contém um líquido de trabalho a um nível “H”, conforme é apresentado na figura a seguir.


Dados: H = 5 m; h = 3 m; 1 atm = 100 kPa; g = 10 m/s²; ρ_líquido = 1000 kg/m³; perda de carga total na tubulação e acessórios = 388 kPa.

Sabendo que o manômetro absoluto “M” que mede a pressão da atmosfera do fermentador apresenta uma leitura de 5 atm, pode-se afirmar corretamente que a velocidade do líquido de trabalho ao sair para a atmosfera ambiente pela extremidade "2" da tubulação, quando a válvula "V" é aberta, é de

Considere:

1. regime estacionário;

2. fluido incompressível.

Para climatizar um estabelecimento dividido em dois prédios com orientações diferentes, sendo o prédio da ala oeste (A-O) e o prédio da ala leste (A-L), o projetista utilizará um sistema de água gelada com um fan coil dedicado para cada prédio (FC–O e FC–L), alimentados por um único chiller através de um sistema de bombeamento presente na casa de bombas (CB), conforme mostrado na figura a seguir.


Considerando as condições de uso dos prédios e as influências externas e internas às edificações, o projetista traça as curvas de variação da carga térmica (CT) ao longo das horas (h) do dia considerado para o dimensionamento do projeto, para cada ala, conforme apresentado na figura a seguir.


Desprezando os ganhos de calor sofridos pelo sistema inerentes aos processos de bombeamento e insuflamento, e considerando que o sistema contemplará uma distribuição otimizada de água gelada de acordo com a demanda de cada prédio, a capacidade mínima do chiller deverá corresponder

Um pinhão e uma engrenagem com diâmetros primitivos de 15 cm e 45 cm, respectivamente, são utilizados para acionar um laminador, conforme apresentado na figura a seguir.


Sabendo que a engrenagem está conectada ao eixo do laminador, que necessita de um torque de 1,50 kN.m para o seu funcionamento pleno, o torque mínimo que o motor elétrico precisará fornecer ao pinhão para o funcionamento do laminador é de

Considerando-se C = 2000 lb, conforme informações do fabricante, e um fator de confiabilidade de 0,6 para uma taxa de falha de 5%, é correto afirmar que a vida útil, em número de revoluções, para um mancal de rolamentos de esferas submetido a uma carga constante de 50 lb é de

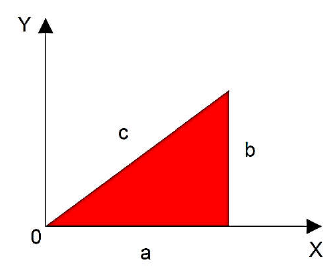

Um triângulo de lados a, b e c é apresentado no plano cartesiano conforme a figura a seguir.

Considerando que o triângulo seja homogêneo em sua composição e espessura, as coordenadas "X_CM" e "Y_CM" do seu centro de massa são dadas por

Uma viga engastada é carregada conforme a figura apresentada a seguir.


Considerando-se o sistema convencionado para os sentidos dos esforços internos, é correto afirmar que os valores do esforço cortante e do momento fletor no ponto "A" da viga são, respectivamente,

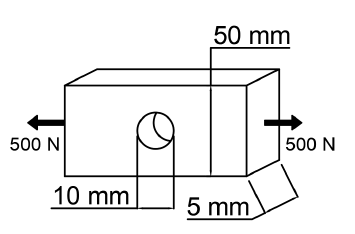

Uma barra metálica é submetida a esforços de tração conforme apresentado na figura a seguir.


Considerando-se um fator de concentração de tensão de 2,5 para a área reduzida provocada pelo furo, é correto afirmar que a tensão máxima na barra é de
