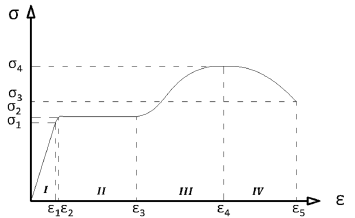

Observe o diagrama de Tensão x Deformação para um aço, representado na figura abaixo.


Atente ao que se diz a seguir sobre o diagrama acima.
I. A zona "I" do gráfico corresponde à região onde o material apresenta um comportamento elástico, onde até a tensão σ1 a relação σ x ε é linear. II. Ao atingir a tensão σ₂, o material começará a escoar, deformando-se plasticamente sem apresentar qualquer aumento na carga, sendo então classificado como perfeitamente plástico durante toda a zona "II" do gráfico. III. Na zona "III" do gráfico, o material passa por um processo de endurecimento por deformação, chamado de encruamento. IV. Na zona "IV" do gráfico, o material passa por um processo de redução localizada da área da seção transversal, denominado estricção, até atingir a sua tensão de ruptura σ₃.
Está correto o que se afirma em

Um pino de seção transversal quadrada está conectado a uma haste que se encontra submetida a um carregamento de tração, conforme apresentado na figura a seguir.


Sabendo que a tensão de falha por cisalhamento do material do pino é de 120 MPa e que um fator de segurança de 1,5 é considerado para todo o projeto, é correto afirmar que a área mínima da seção transversal do pino necessária para atender as condições do projeto é de

No que concerne à corrosão galvânica, considere as seguintes afirmações:

I. Pode ocorrer quando há acoplamento de metais com diferentes potenciais de corrosão imersos em um mesmo eletrólito.

II. O acoplamento galvânico deve ser evitado quando não se deseja que o metal mais nobre seja corroído.

III. São formas de prevenção da corrosão galvânica: isolamento elétrico dos materiais de nobrezas diferentes e uso de tensão aplicada no metal.

Está correto o que se afirma em

Um destilador monofásico que consome no máximo 3.000 W de potência elétrica será conectado a uma tomada cuja tensão é de 220 V. Sabendo que o destilador será conectado em um circuito individual, o disjuntor que deverá ser instalado no quadro de força para satisfazer o funcionamento desse equipamento deverá possuir uma corrente de desarme de

Para um reservatório ser abastecido com água a uma vazão de 3,6 m³/h, uma motobomba elétrica precisa fornecer uma pressão de 750 kPa ao sistema de abastecimento. Sabendo que a eficiência da bomba para esse regime de funcionamento é de 50 %, a potência que o motor elétrico precisa fornecer à bomba é de

O eixo do motor a diesel de um grupo gerador gira a uma velocidade de 200 rad/s e fornece um torque de 3,25 kN.m ao alternador. Sabendo que a potência elétrica medida na saída do alternador é de 520 kW, e desprezando as perdas de potência na transmissão do motor para o alternador, a eficiência do alternador é de

Uma partícula com massa de 3 kg presa a uma haste de massa desprezível exerce uma trajetória circular de 2 metros de raio. Sabendo que a velocidade angular da partícula é de 3 rad/s, a energia cinética de rotação da partícula é de

A pressão total do ar para um certo instante em um duto de ventilação é de 250 Pa. Sabendo que a velocidade média de escoamento do ar no duto é de 10 m/s, as pressões estática e dinâmica do escoamento para esse determinado instante são respectivamente de
(Adote ρ_ar = 1,2 kg/m³.)

Considerando a NR-13, atente às seguintes afirmações:

I. Vasos de pressão destinados à ocupação humana devem cumprir todos os requisitos apontados na NR-13.

II. Os vasos de pressão devem ser dotados de válvulas de segurança cuja pressão de abertura seja 10% superior à Pressão Máxima de Trabalho Admissível.

III. Os vasos de pressão novos devem ser submetidos a inspeções de segurança antes de sua entrada em funcionamento, no local definitivo de sua instalação.

IV. Vasos de pressão podem ser instalados em ambientes fechados, desde que o ambiente satisfaça requisitos de acesso, ventilação e iluminação.

Está correto somente o que se afirma em

Considere as seguintes afirmações sobre o diagrama ferro-carbono:

I. O ferro puro, ao ser aquecido, experimenta duas alterações na sua estrutura cristalina antes de se fundir.

II. A austenita, quando ligada somente com carbono, não é estável a uma temperatura inferior à temperatura eutetóide.

III. A cementita se forma quando o limite de solubilidade para o carbono na ferrita α é excedido a temperaturas abaixo de 500 ºC.

IV. Uma liga de composição eutetóide, ao ser resfriada lentamente de uma temperatura de 800 ºC até 600 ºC, irá formar uma microestrutura conhecida por perlita.

Está correto o que se afirma em
